Подбор электрического кабеля для дачи: основные рекомендации

Каждая марка кабеля, будь то АВБбШв 4х120 или другой проводник, обладает своими индивидуальными рабочими параметрами и сферой применения. Если застройщик грамотно выполнит расчеты и выяснит, какой кабель нужен для дома, это обеспечит стабильную работу сети и подключенного к ней оборудования.

Для начала нужно определиться с токовыми нагрузками , которым будет подвергаться выбранный вами кабель. Это необходимо для определения толщины провода или, говоря профессиональным языком, его сечения. Оно рассчитывается по стандартной формуле площади круга токопроводящей жилы проводника:
S кр = π r 2 ,
где число π = 3,14, а r – радиус провода.

Чтобы определить, какое сечение кабеля нужно, суммируйте общий объем энергопотребления бытовых приборов, которые будут использоваться в доме. Сюда входят не только традиционные телевизор, холодильник и стиральная машина, но и система освещения, водонагревательное и отопительное оборудование.

Для расчета силы тока используем формулу:
I(ток) = P(суммарная мощность)\U(напряжение) .

Данные по сечению можно узнать из специальных таблиц, при помощи которых можно быстро определить сечение, зная мощность, силу тока и напряжение.

Нужно понимать, что со временем в вашем доме может появиться дополнительное электрооборудование, поэтому при расчете токовых нагрузок и выборе сечения силового кабеля необходимо предусмотреть некоторый запас мощности. Прокладывать кабели намного большего сечения можно, но это обычно приводит к дополнительным расходам на закупку материалов, ведь сечение во многом влияет на стоимость проводника. Специалисты рекомендуют выбирать «золотую середину», чтобы обеспечить стабильную работу электроприборов в доме и избежать лишних финансовых затрат.

Связанные вопросы и ответы:

Какие типы электрических кабелей наиболее подходящие для прокладки в земле на даче

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

какой электрический кабель выбрать для прокладки в земле

если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки вббшв  или с алюминиевыми жилами  авббшв , потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. при этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых , нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых , нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих , нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых , нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых , нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых , нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых , нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых , кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых , нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых , поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых , нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Какие факторы следует учитывать при выборе электрического кабеля для дачи

Для прокладки наружной проводки на улице применяют следующие основные виды электрических проводов:

• СИП. Это стандартный силовой уличный кабель номиналом до 1000 В. В составе кабеля расположена группа алюминиевых проводников с индивидуальной изоляционной оболочкой. Характерная черта – внешняя оболочка черного цвета. Достоинство – надежность и компактность при воздушном монтаже.

Кабель СИП для наружной проводки Источник etm.ru

• АВБбШв и ВБбШв. Бронированный кабельный проводник на основе алюминиевых и медных жил, соответственно. Предназначен для прокладки электросети в грунте без дополнительной защитной структуры. Плюсы – стальная оболочка, разные оттенки оболочек жил, термо- и влагостойкость, 30-летний срок службы. Минусы – неудобный монтаж из-за повышенной жесткости.
• NYY. Универсальный кабель для наружного и внутреннего применения. Комплектуется как медными, так и алюминиевыми жилами. Проводится как по воздуху, так и в грунте. Преимущества – водо- и огнестойкость, цветная изоляция жил, ПВХ-оболочка черного оттенка, долговечность до 30 лет. Выпускается многими производителями, соответствует международным требованиям и достойно конкурирует с ВБбШв.
• NYM. Еще один проводник универсального применения. Отличается повышенной стойкостью к УФ-излучению. Характерные черты – устойчивость к термоперепадам и воздействию открытого пламени, прочность, водостойкость, круглое сечение. Кабель допускается закладывать в штукатурку и бетон.

Структура различного вида кабелей для проводки на улице Источник samelectrik.ru

На заметку! При выборе кабеля для организации воздушной или подземной наружной электрической линии на даче или участке возле дома необходимо учитывать внутреннее сечение жил – проводка должна соответствовать суммарной и реальной потребляемой мощность приборов и номиналу напряжения с учетом материала проводов. Параметр необходимо подбирать достаточно точно. Каждый лишний мм²существенно повышает стоимость, а недостаточное его значение приведет к постоянному нагреву, а также высокому риску расплавления и воспламенения изоляции.

Какой провод использовать для проводки в доме: конструкция, виды, выбор сечения

Альтернативная электропроводка

При организации наружной электросети в условиях недостатка или отсутствия проводников основных видов допустимо применять альтернативные:

1. ПВС. Гибкий проводник с ПВХ-изоляцией, оснащенный 2-5 жилами.
2. ВВГ. Плоский кабель с двойной оболочкой, комплектуемый 1-5 внутренними проводниками.
3. ПВ, АПВ, ПВ1 и проч. Допустимы для наружной прокладки – но при условии монтажа в защитных патрубках, кожухах, гофрах. Главный минус – одинарная оболочка.
4. ВБбвнг. Огнестойкий гибкий кабель, оснащаемый 1-6 жилами.

Для прокладки кабеля в земле подготавливается траншея глубиной 0,5-0,7 метра Источник ytimg.com

Справка! Чем больше протяженность линии электропередачи, тем выше потери силы тока из-за сопротивления материала проводки. Поэтому чем длиннее сеть, тем большее сечение должно быть у жил. Для расчета параметра применяются специальные формулы.

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

• Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

Воздушная проводка кабеля на монтажном тросике в защитной гофре Источник samelectrik.ru

• По фасаду.

Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

• Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

1. Не подвергается воздействию УФ-излучения и ветра.
2. Не влияет на оформление территории.

Как определить необходимый диаметр электрического кабеля для дачи

Выбор сечения для проводника — необходимый этап монтажа электрооборудования. Зачастую стоит вопрос подбора провода именно под определенное напряжение и здесь, как и в остальных случаях, есть разные варианты. Ну а для определения этого показателя достаточно знать:

• максимальную мощность потребителей, которые будут подключены к участку сети;
• номинальное напряжение (220В или 380В);
• тип проводки (открытая или закрытая);
• материал провода.

Предположим, проводник планируется использовать для питания устройств, суммарная мощность которых равна 6 кВт. Какое сечение провода нужно для такого случая, определим по таблицам из правил установки (ПУЭ). В этом документе приведена предельная токовая нагрузка для разных сечений провода в зависимости от значения факторов выше.

Для определения токовой нагрузки нужно мощность разделить на значение напряжения. Для 6 кВт и напряжения 220В получим значение чуть больше 27А. Согласно рекомендациям ПУЭ, при однофазной сети и открытой проводке подойдет одножильный медный кабель сечением 2,5 мм². При закрытом монтаже требования к кабелю выше из-за меньшей теплоотдачи. Для подключения той же мощности верным значением сечения будет 6 мм².

Если провод не одножильный, то нужно сделать поправку на возможный перегрев из-за близко расположенных проводников. Например, для трехжильного кабеля с резиновой изоляцией в однофазной сети сечение для тех же 6 кВт должно быть уже равным 4 мм². Все расчеты приведены для медных проводов: правила эксплуатации запрещают использование алюминиевой продукции сечением, меньшим чем 16 мм². Исключение — замена отдельного участка провода, т.к. смешивать материалы тоже нельзя.

Принимать решение о том, какое сечение провода для 6 кВт взять, нужно взвешенно и не пренебрегать безопасностью ради экономии.

Какие материалы используются для производства электрических кабелей, предназначенных для прокладки в земле на даче

Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

• кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
• кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т. п. , должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
• кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
• конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
• кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
• при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
• кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

Как обеспечить защиту электрического кабеля от механических повреждений при прокладке в земле

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

• Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.



  Если есть больше растения, их надо обходить

• Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
• Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
• Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
• Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Какие меры безопасности следует принимать при прокладке электрического кабеля на даче

Итак, мы определились с типами кабелей, которые можно прокладывать в земле, а также с тем, что трубы лучше использовать всегда. А теперь поговорим о том, как именно проложить кабель в земле и каких ошибок стоит избегать. И в первую очередь мы разберемся с тем, что нельзя делать, а именно:

Траншею под кабель нельзя копать вдоль фундамента дома или другой постройки, должно быть расстояние не менее полуметра;

Не стоит забывать про отступы от растений, особенно это касается деревьев с их корневой системой;

Насчет глубины траншеи есть разные мнение, от 50 сантиметров до метра и больше. Полметра – это очень мало, глубина должна быть не менее 90 сантиметров. Да, мы понимаем, что такую траншею копать сложнее, но если сделать ее неглубокой, то смысл в прокладке кабеля под землей просто пропадет. А в холодных регионах, где могут быть сильные морозы, ее делают еще глубже;

Перед тем, как закапывать трубу с кабелем, обязательно проверьте работоспособность линии.

Сам же процесс прокладки кабеля в земле пошагово будет выглядеть следующим образом. Отметим, что здесь мы рассматриваем прокладку обычных кабелей на дачной участке, где чаще всего используются на 220 или 380, для промышленных изделий с совсем другим напряжением будут иные требования. Про них мы рассказывать не будем, так как профессионалы и так это знает, а обычному потребителю эти знания и не нужны.

Первым делом выкапывают траншею с условиями, про которые мы рассказали выше (глубина, расстояние от растений и фундамента). Ее дно должно быть ровное, не должно быть никакого мусора и уж тем более предметов с острыми краями;

Если кабель укладывается без трубы, то дно траншеи обязательно нужно засыпать слоем песка. Можно использовать самый дешевый, но его нужно обязательно просеять, чтобы в нем не было крупных фрагментов, которые могут повредить кабелю. Песок нужно тщательно утрамбовать. В принципе, песок можно использовать даже при прокладке кабеля в трубе, так как он препятствует просадке грунта, которая может стать проблемой;

Когда траншея готова, нужно проверить кабель. В идеале, специальными приборами, вроде мегомметра или иных тестеров. Если их нет, то, как минимум стоит посмотреть на состояние внешней оболочки. Ее целостность не должна быть нарушена. Закапывая кабель на года, пренебрегать действиями, которые занимают минуты точно не стоит;

Если кабель используется без трубы, то его обязательно укладывают змейкой, но без фанатизма, больших изгибов быть не должно, достаточно угла в 10-15 градусов, не больше, а можно и меньше, так как по СНиП 3.05.06.85 указывается запас в два процента. Такой запас компенсирует возможные смещения почвы, зданий, деформации из-за перепадов температуры и т.д. На самом деле, это одно из важнейших условий для долговечности;

Если кабель укладывается в трубе, то все равно должен быть запас, все те же два процента минимум. Протянуть кабель в короткой трубе не составит никаких проблем, а про протяжку в длинной можно прочитать в нашей статье;

В том случае, если не все твердые предметы удалось убрать, если нет возможности проложить на необходимом расстоянии от деревьев, если прокладывать нужно под дорогой или даже обычной садовой дорожкой, то необходимы футляры. Они точно нужны при использовании гофрированной трубы и они обеспечат дополнительную защиту в этих местах;

Не обязательно, но очень полезно (поверьте!). Перед тем, как закопать траншею, сделайте ее план. Проще всего замерить расстояния до объектов, которые точно останутся (деревья, здания и т.д.). В том случае, если в будущем придется откапывать кабель, этот план очень пригодится;

Когда все готово, можно засыпать кабель песком (слой 8-10 сантиметров). После этого засыпают 15-20 сантиметров грунта и утрамбовывают его. Сильно трамбовать не нужно, достаточно притоптать;

После этого протягивают над кабелем сигнальную ленту. На это многие «забивают», но лучше не экономить копейки, ведь далеко не факт, что в будущем копать здесь будете именно вы. Вполне возможно, что это будет человек, который ничего про кабель не знает;

Теперь траншею можно засыпать полностью.

Как правильно укладывать электрический кабель в траншею на даче

Чтобы была выполнена соответствующая прокладка кабеля под землей, недостаточно просто вырыть траншею и уложить туда силовые линии, здесь следует руководствоваться установленными нормативами, а также правилами прокладки. Рассмотрим более детально, как на практике осуществляется заложение силовых электролиний в траншеи:

1. В обязательном порядке прокладка кабеля в земле на своем дачном участке предусматривает не пересечение линий, в крайнем случае, делать это на расстоянии в 15 сантиметров.
2. Прокладка кабельных линий на участке в земле выполняется на расстоянии в 0,5 метра от водопроводных и канализационных труб, для проводки с защитой допускается расстояние в 0,25 метра.
3. Если прокладывается силовая линия под землей на даче параллельно канализационным и водопроводным трубам, то расстояние делается в 1 метр, при наличии защитной трубы (оболочки кабеля) до 0,25 метра.
4. Прокладка электрического кабеля на глубине в земле при параллельном направлении с теплотрассой, должна находиться на расстоянии минимум в 2 метра, но лучше больше.
5. Лучше всего избегать места, где будут парковаться автомобиля, а также оборудоваться заезды. Если это сделать невозможно, то обязательно провода помещаются в усиленный кожух.

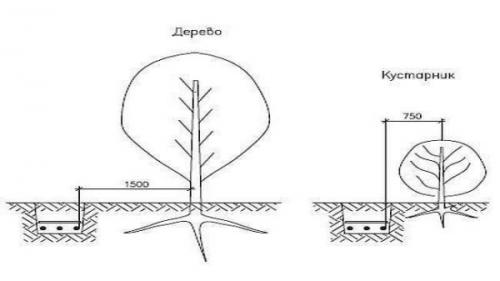

6. Все большие деревья следует обходить по периметру на расстоянии минимум в два метра, так как корневая система этих растений может легко повредить силовые линии.
7. Также следует обходить по кругу все кустарники, здесь расстояние отступа должно быть не меньше 75 сантиметров, чтобы корневища не смогли в процессе роста повредить линию.
8. Если используется кабель для прокладки вокруг фундамента под землей, то на протяжении всего периметра делается минимальный отступ в 60 сантиметров, чтобы при усадке строения не повредилась линия.

Как определить оптимальное расстояние между электрическими кабелями при их прокладке в земле на даче

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

• Условия эксплуатации проводов.
• Величина нагрузки.
• Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

• СБ, СБл, СКл (с бумажной изоляцией).
• ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШв Источник pes-cable.ru

Сколько нервов и денег потребуется, чтобы провести электричество на участок

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Как обеспечить надёжную изоляцию электрического кабеля при его прокладке в земле на даче

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.
