Подземная электросеть: как подключить свой дом к электричеству под землей

Подземная электросеть: как подключить свой дом к электричеству под землей

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

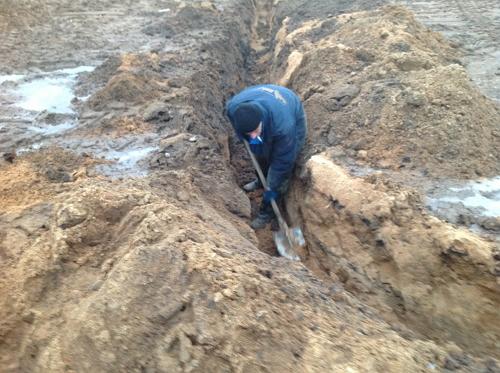

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Связанные вопросы и ответы:

Что такое подключение дома к электричеству под землей

   Итак, давайте подробнее поговорим о том, как выполняется подключение электричества к дому. И для начала разберемся с тем, что необходимо для получения на это разрешения. При разработке проекта дома следует составить, в том числе, и подробную схему его электрификации. Одной из обязательных операций при этом должен стать подсчет суммарной мощности всех тех бытовых приборов, которые предполагается использовать в дальнейшем. Это позволит не только правильно рассчитать сечение кабелей проводки и параметры дополнительного оборудования, но и пригодится для получения разрешения подключения к сети.

   Определив необходимую мощность (лучше с некоторым запасом), владелец дома должен пойти в местную организацию энергосбыта и подать заявление, в котором нужно просить разрешения на подключение загородного дома к электрической сети и возможность пользоваться электрической энергией. После рассмотрения заключается договор, к нему будут приложены технические условия (ТУ). Последние оформляются письмом на имя директора компании-поставщика.

   Помимо всего прочего, нужно будет предоставить специалистам энергоснабжающей организации документы, подтверждающие право собственности на дом и участок, а также план последнего.

Технические условия

   В этом приложении к договору расписывается, каким именно образом будет произведено подключение электричества к дому. Это может быть, к примеру, подводка обычной новой линии или усиленной, замена старой либо, возможно, даже установка новой подстанции. Последняя может понадобиться в том случае, если здание расположено очень далеко от самой ЛЭП. То есть, по сути, в этом приложении расписываются требования, которые владелец дома должен соблюсти для получения разрешения.

Сбор документов

   Подключение дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего. Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Проверка соответствия

   Подключение загородного дома к электричеству (ЛЭП) возможно только после осмотра счетчика, ВРУ и кабеля представителем энергоснабжающей компании. В том случае, если каких-либо нарушений выявлено не будет, владелец здания получит еще один документ – «Акт выполнения ТУ». Далее будет заключен собственно сам договор на поставку электроэнергии.

Какие преимущества есть в подключении дома к электричеству под землей

Аварии на проложенных под землей электрических силовых линиях случаются относительно редко. Едва ли не единственным, но зато серьезным исключением, являются природные или техногенные катастрофы. Это реальный случай увидеть снопы искр, вылетающих из разломов земной коры, столбы пламени, дыма, воды и пара из канализационных колодцев.

В такие минуты мало кто думает о том, какой песок и щебень были использованы при последнем плановом ремонте траншеи, в которую уложен электрический кабель.

А, между тем, это важно.

Не копай – убьет!

Устройство электроснабжения объектов

Устройство высоковольтных систем электроснабжения относится к сфере деятельности профессионалов высокого класса. Электричество – источник повышенной опасности, работа с ним требует допуска.

Система электроснабжения – это множество связанных между собой устройств, специально предназначенных для обеспечения электроэнергией разных потребителей: от домашнего хозяйства до крупного промышленного предприятия. В систему входят:

• электростанция, которая непосредственно производит электрический ток;
• электроустановки, служащие для распределения и передачи электроэнергии: подстанции, тоководы, трансформаторы, провода.

Устройство систем электроснабжения

Обычная линия электропередачи тока напряжением 220/380 В может быть:

• воздушной – провод протянут по воздуху;
• кабельной – провода закапывают в землю.

Воздушная прокладка провода

Финальные участки линии электропередачи бытовых электросетей стандартного напряжения часто делают в воздушном исполнении. Нередко такая линия представляет собой элементарный кабель, брошенный от ближайшей распределительной коробки до стройплощадки. Зачастую провод просто висит в воздухе, укрепленный на временных подпорках.

Такая линия не обладает никакой степенью защищенности и может использоваться, разве что, в качестве временного решения для обеспечения энергопотребления на самых начальных стадиях строительства.

Однако окончательное устройство электросистемы объекта жилого или гражданского строительства часто требует прокладки подземной линии электропередач.

Подземная прокладка кабеля

Для прокладки кабеля под землей необходимо рыть траншеи и устраивать на дне постель из песка и подсыпку из щебня. Поэтому в подряде нередко находится место для организаций общестроительного профиля или для специализированных организаций, которые обеспечивают аренду строительных машин самосвалов для вывоза выкопанного грунта.

Обычно в набор техники, используемой при устройстве линии электропередач подземным способом, входят:

• колесный или гусеничный экскаватор с ковшом типа «прямая» или «обратная» лопата. Объем ковша обычно составляет от одного до двух кубических метров;
• один или несколько самосвалов для вывоза грунта класса КАМАЗ. Конкретное число самосвалов зависит от расстояния до отвала вывоза.

Для эффективной работы в Москве обычно требуется комплект из двух-трех самосвалов (в ряде случаев – даже пяти), учитывая типовое плечо вывоза на расстояние до 50-100 км.

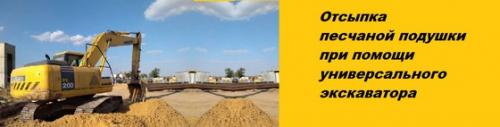

Отсыпка песчаной подушки

Возможна организация работ, предусматривающая частичное использование вторичного грунта для обратной засыпки траншеи . Такое решение возможно при повышенной глубине залегания кабеля, когда специальные требования предъявляются только к щебню и песку, который расположен непосредственно вокруг кабеля. Большую часть засыпаемого объема можно «закрыть» с помощью грунта, ранее разработанного при прокладке траншеи.

Обратная засыпка траншеи

Обратная засыпка траншей – это именно та часть производственного цикла сооружения подземной кабельной линии электропередачи, на которой более всего востребованы услуги сторонних организаций. При обратной засыпке траншеи применяется актуализированная в 2019 году редакция СНиП 3.05.04-85 «Наружные сети и сооружения».

Этот документ, кроме прочего, определяет требования к используемым строительным материалам.

Для засыпки ответственных мест применяют речной или карьерный песок . Этот материал обеспечивает мягкое распределение нагрузки, надлежащую фильтрацию грунтовых, дождевых и сточных вод. Он, в известных пределах, допускает естественную деформацию кабельного канала. При необходимости обеспечить дренаж применяется щебень фракции 20–40 мм , иногда в смеси с песком.

Заключение

Обеспечение точного соответствия плановым параметрам проекта абсолютно необходимо при устройстве системы электрообеспечения. Важно не упустить детали, включая соблюдение требований к материалам, точные значения уклонов, наличие штатного дренажа. Именно в этом кроется залог продолжительной службы и безопасной эксплуатации кабеля.

Какие риски и недостатки есть в подключении дома к электричеству под землей

Для электрических сетей до 15 кВт, подключение которых ведется подземным способом, можно использовать универсальный алюминиевый кабель АВВГ, но лишь в регионах, где почва не склонна к глубокому промерзанию, просадке, пучению и другим видам деформации, а также отличается низкой коррозийной активностью. В противном случае лучше выбрать медный бронированный кабель — например, ВБбШв или ПвКШп с сечением в 10 мм², хотя он обойдется дороже. От негативных воздействий, включая давление слоя почвы, его защищает броня из стальных оцинкованных лент, а в качестве гидроизоляции выступает внешняя оболочка из ПВХ или сшитого полиэтилена.

Виды алюминиевого кабеля для подземного монтажа

Особенности монтажа бронированного кабеля:

средняя глубина траншеи составляет 70 см;

дно устилается слоем песка толщиной до 20 см (выполняет функции дренажа и амортизатора для кабельной линии);

прокладка ведется волнообразным способом, что защищает линию от разрыва при подвижках грунта.

Согласно СНиП 3.05.06-86 и ГОСТ 16442-80 можно использовать и небронированный кабель, но такие виды прокладываются в трубах для защиты от механических повреждений, грызунов и т.д. Без дополнительной защиты их допустимо прокладывать под землей только на ровных участках при условии плотного грунта низкой или средней кислотности. Также в этом случае нужно исключить нагрузку на растяжение.

Особенности монтажа небронированного кабеля:

в почвах высокой кислотности — монтаж в металлических трубах для защиты от агрессивной среды;

в почвах низкой и средней кислотности — допустима прокладка без труб, но при отсутствии нагрузки на растяжение;

в местах проезда автомобилей рекомендуется прокладка в трубах, чтобы избежать разрывов из-за давления слоя почвы.

Типы кабеля для воздушного монтажа

Для открытого монтажа на опорах можно использовать кабель АВК, СИП, при определенных условиях также ВВГ и ВВСГ. Алюминиевый кабель АВК — пожалуй, самое экономичное решение. Он имеет средние технические характеристики, но достаточно большой срок эксплуатации и устойчивость к перепадам температур от -45°С до 45°С. Для большей надежности можно выбрать модификацию АВКсш с полиэтиленовой силанольносшиваемый оболочкой, которая улучшает эксплуатационные характеристики. В отличие от обычного АВК, тип АВКсш можно прокладывать и между деревьями.

Технические характеристики АВК

Но самым популярным вариантом для подключения частных домов является алюминиевый кабель СИП. Он может использоваться даже в плотной жилой застройке благодаря тому, что допускает минимальное расстояние до окон и балконов всего в 1 м. Его плюс также в том, что можно взять опоры небольших габаритов и прокладывать по фасаду здания, а поскольку это самонесущий провод, тросики для подвески не требуются.

Существует несколько разновидностей СИП, из них СИП-1 отличается нулевой жилой без изоляции. Для подключения дома лучше использовать СИП-4 (при трехфазном вводе — с 4-мя жилами, при однофазном — с 2-мя жилами). Но стоит заметить, что в отдельных случаях такой выбор бывает нерациональным. Минимальное сечение СИП составляет 16 мм.кв., что избыточно для объектов, не требующих мощной электросети.

Что касается разновидностей ВВГ и ВВСГ, они отличаются медными жилами и имеют хорошие технические характеристики. Но у этих типов кабеля нет брони или другого защитного покрова, поэтому их можно прокладывать на открытом воздухе только в гофротрубах, кабель-каналах и т.д. При этом предпочтительным вариантом является ВВСГ ввиду наличия внутри стального несущего троса.

Расчет кабеля для сети на 15 кВт

В заключение разберемся, какое подключение стоит выбрать для частного дома или небольшого коммерческого объекта — однофазное или трехфазное, а также какое потребуется сечение провода.

Сечение кабеля при открытом монтаже для сети 15 кВт при напряжении 380 В:

медная жила — от 4 мм.кв. (сила тока от 41 А);

алюминиевая жила — от 10 мм.кв. (сила тока от 60 А).

Какие материалы используются для строительства подземного кабеля

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

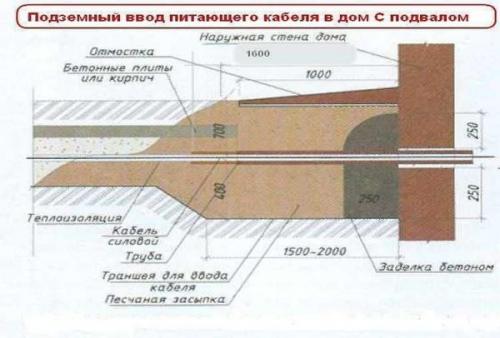

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

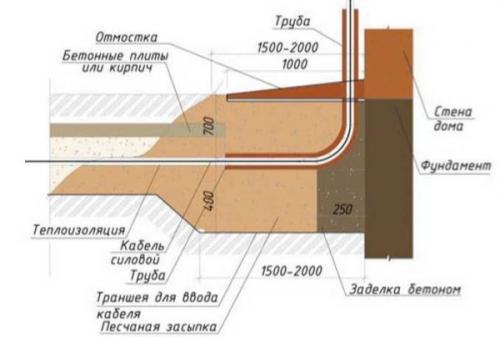

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Как выбрать подходящий подземный кабель для дома

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

Как установить подземный кабель для дома

Поиск подземных коммуникаций не относится к точным наукам. Чтобы найти трассу, нужно знать и уметь правильно использовать трассопоисковое оборудование, включать интуицию и быстро принимать правильные решения. Основной инструмент – цифровой трассоискатель . Этот прибор умеет точно определять глубину залегания и ток в коммуникациях, позволяет находить повреждения изоляции. Трассоискатель – это не средство измерения, как ошибочно считают некоторые люди на форумах геодезистов. Это диагностический прибор, состоящий из локатора и генератора, находит кабели и трубы по электромагнитным полям, излучаемым подземными объектами.

Трассоискатели Radiodetection не утверждены как средство измерения, так как согласно Федеральному Закону №102 «Об обеспечении единства измерений» в редакции от 13.07.2015 г. не попадает под сферу государственного регулирования. Утверждённой методики поверки трассопоисковых систем Radiodetection нет и не предусмотрено.

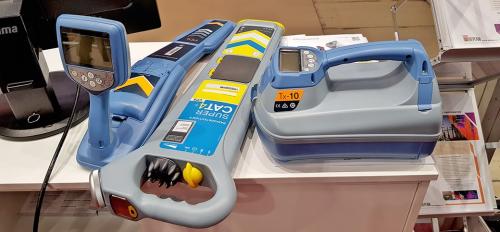

Технология обнаружения кабелей и труб, включающая в себя передатчик (генератор) и переносной приемник (локатор), является основным способом поиска подземных трасс. Мы регулярно используем приборы, выпускаемые компанией SPX Corp. из Раймонда (штат Мэн). В России она известна как бренд Radiodetection. Модели RD7000 и RD8000 признаны в качестве отраслевого стандарта благодаря точности и надёжности, нескольким режимам работы, относительной простоте применения.

Эти системы локации кабелей и труб предназначены для того, чтобы быстро и точно обнаружить и определить состояние подземных коммуникаций: газопроводы, электрические кабели, кабели связи, оптоволоконные кабели, водопроводы, канализацию и пр. Это не чудодейственные приборы, но со своими основными задачами они прекрасно справляются.

Информация из под земли

Технология поиска кабелей и труб основана на том факте, что проводящие кабели и трубы излучают радиосигналы – пассивные или активные – их можно обнаружить при помощи переносного приемника.

• При детектировании пассивных частот используются сигналы, идущие от подземных металлических проводников. Например, RD7100DLM способен детектировать три типа пассивных частот: частоту сигнала мощности, частоту радиосигнала и частоту сигнала источника питания линии связи (модели DL). Данные частоты можно детектировать без помощи генератора при условии, что сигналы идут от подземных коммуникаций.
• Активные частоты используются для подачи сигналов напрямую на подземные проводники при помощи генератора. Генератор подаёт сигнал двумя способами: подключение в индуктивном режиме и методом прямого подключения.

Для понимания того, как это работает, обратитесь к иллюстрации с прямоугольной сеткой.

Поиск выполняется внутри прямоугольной ипровизированной сетки, с удерживанием приемника вертикально, ориентированного по линии направления движения. Пассивная развертка позволяет определять сигналы любой мощности, радиосигналы и сигналы источника питания линии связи, испускаемые подземными проводниками. Эта методика используется перед проведением земляных работ, чтобы убедиться, что нет повреждений подземных коммуникаций. Когда приёмник обнаруживает присутствие коммуникации, пользователь останавливается, чтобы зафиксировать и отметить местоположение и глубину залегания трассы, используя для этого процедуру из трех шагов, описанную ниже:

1) Приемник перемещают слева направо над линией движения для поиска сигнала.

2) Опустив приёмник к земле и удерживая его вертикально, нужно поворачивать приёмник до положения, при котором сигнал будет максимальным.

3) Приемник медленно двигают из стороны в сторону, чтобы найти точное положение, при котором сигнал достигает максимума. Как только это положение будет найдено, при положении приёмника под прямым углом к цели, делается отметка на грунте.

После того, как линия трассы промаркирована по всей длине, возобновляется поиск по сетке для обнаружения других возможных трасс, проходящих через участок.

Как обеспечить безопасность при работе с подземным кабелем

Подземный оптоволоконный кабель, также известный как прямой подземный оптоволоконный кабель, играет решающую роль в создании прочной и надежной сети связи. Здесь мы углубимся в тонкости подземного оптоволоконного кабеля, подчеркнув его преимущества и основные соображения.

1. Преимущества скрытого оптоволоконного кабеля

Подземный оптоволоконный кабель предлагает несколько ключевых преимуществ, которые делают его предпочтительным выбором для:

• Экологическая устойчивость: Подземный оптоволоконный кабель предназначен для работы в суровых условиях окружающей среды, включая экстремальные температуры, влажность и ультрафиолетовое излучение. Его защитная внешняя оболочка защищает тонкие оптические волокна от внешних элементов, обеспечивая целостность сигнала и долговечность.
• Защита от физического урона: Будучи проложенным под землей, кабель защищен от случайного повреждения, вызванного деятельностью человека, вандализмом или стихийными бедствиями. Эта защита приводит к сокращению перерывов в обслуживании и повышению надежности сети связи.
• Невосприимчивость к электромагнитным помехам: В отличие от воздушных установок, которые могут быть восприимчивы к электрическим помехам от линий электропередач или радиочастотных сигналов, проложенный под землей оптоволоконный кабель менее подвержен электромагнитным помехам. Эта характеристика обеспечивает стабильную и качественную передачу сигнала.
• Междугородняя связь: Подземный оптоволоконный кабель позволяет передавать данные на большие расстояния без существенного ухудшения сигнала. Эта возможность делает его идеальным для соединения городов, кампусов и сельских районов, обеспечивая высокоскоростной доступ в Интернет и эффективную связь.

Как провести тестирование подземного кабеля после установки

   При прокладке в земле параллельно с другими эксплуатируемыми кабелями или инженерными коммуникациями вблизи зданий и сооружений должны соблюдаться расстояния в свету (не менее):

•  между кабелями до 10 кВ — 0,1 м (это же расстояние при параллельной прокладке вновь прокладываемых кабелей)
•  от кабелей 35 кВ — 0,25 м
•  от кабелей, эксплуатируемых другими организациями и кабелями связи — 0,5 м
•  от кабеля до лесных насаждений — не менее 3 м, от стволов деревьев — 2 м и от кустарных посадок — 0,60 м
•  от фундаментов зданий и сооружений — 0,6 м
•  от трубопроводов, водопровода, канализации, дренажа, газопроводов низкого и среднего давления — 1 м
•  от газопроводов высокого давления и теплопроводов — 2 м
•  от электрифицированной железной дороги — 10,75 м
•  от трамвайных путей — 2,75 м
•  от автомобильной дороги от бровки — 1 м
•  от бордюрного камня — 1,5 м
•  от крайнего провода ВЛ 110 кВ — 10 м
•  от опоры ВЛ 1 кВ — 1 м

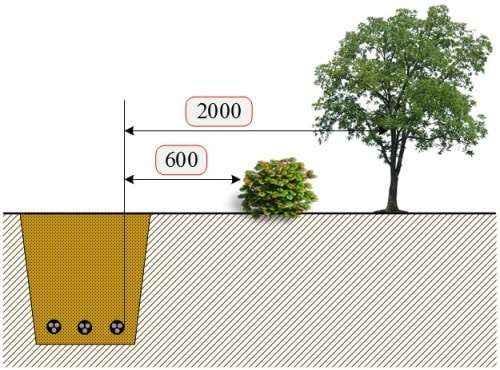

   Прокладка кабеля в земле, расстояния в свету от кабеля до лесных насаждений

   При случайном повреждении какого-либо подземного сооружения ответственный исполнитель работ обязан немедленно прекратить работы в этом месте, принять меры, обеспечивающие безопасность работающих, и сообщить о случившемся своему руководителю и в аварийную службу эксплуатирующей организации. При обнаружении газа в траншеях или котлованах работы в них должны быть немедленно прекращены, а люди выведены из опасной зоны. Работы могут быть продолжены только после прекращения дальнейшего поступления газа. Все поврежденные при разработке траншей сооружения (кюветы, водоспуски, арки, каналы, насыпи, усовершенствованные покрытия, ограждения и т.п.) должны быть восстановлены. На пахотных землях должна быть произведена рекультивация плодородного слоя грунта.

   Объем и условия выполнения работ по рекультивации определяются проектной документацией. Сигнальные кабели могут прокладываться без ограничения в одной траншее с силовыми кабелями с рабочим напряжением до 500 В. Сигнальные кабели при пересечении их с силовыми кабелями и другими подземными сооружениями также должны прокладываться на расстоянии 0,5 м от этих сооружений, если это расстояние по местным условиям выдержать нельзя, то допускается уменьшить его до 0,3 м. При этом в месте пересечения сигнального кабеля с силовыми его нужно прокладывать в асбестоцементной трубе. Расстояние между пересекающими друг друга сигнальными кабелями должно быть не менее 0,1 м.
