Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства

24.11.2019 в 15:41

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства

Примите к сведению, что нельзя подключать две силовых жилы к одной пластине. Иначе может случится короткое замыкание и повредит проводку.

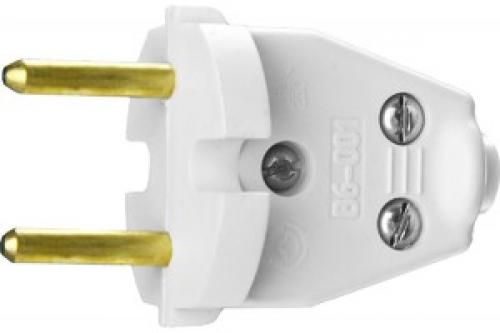

Как подключить вилку с заземлением. Виды электрических вилок

Как подключить вилку с заземлением. Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

  • без заземления;
  • разборные модели;
  • с заземлением;
  • неразборные модификации;
  • евростандарт;
  • обычного типа.

Как подключить вилку с заземлением. Виды электрических вилок

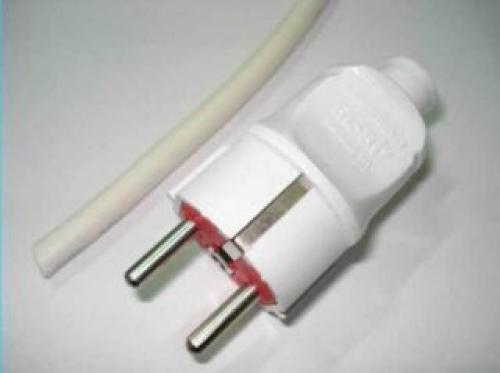

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства 04

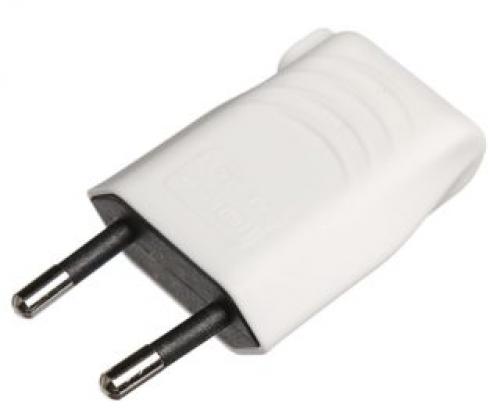

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

  • С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
  • С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Розетка с заземлением или без. Как проверить розетки

Розетка с заземлением или без. Как проверить розетки

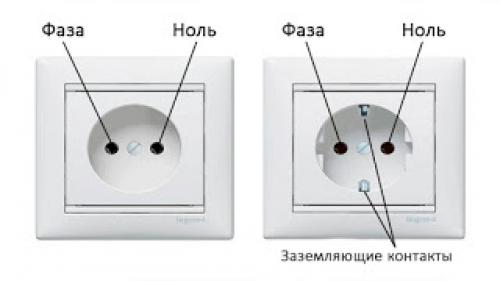

Осмотрите на наличие заземляющих контактов. Обычно они установлены сбоку перпендикулярно к отверстиям для вилки. Устаревшие розетки целесообразно заменить на новые - это не так дорого.

Розетка без заземления допускается только для маломощных устройств. Настольная лампа или подзарядка для телефона идет с плоской штепсельной вилкой без боковых контактов. Но, в ванной и для мощных электроприборов должно быть заземление.

Даже если Вы видите розетку с заземляющими контактами - это не говорит, о том что она безопасная. Ее мог поставить какой-нибудь электрик-халтурщик, если у него не было другой. Это довольно распространенный случай.

Чтобы удостовериться в обратном, придется разобрать и посмотреть, что там внутри. Отключите питание в щитке, и открутите винтик посредине разъема. Далее снимите корпус с рамкой и посмотрите, как соединены контакты.

Розетка подключается тремя проводами: фаза - коричневым или черным, нейтраль - синим, и «земля» желто-зеленым, ведущим к боковым контактам.

Если Ваша схема подключения отличается от приведенной выше, значит что-то не так. Отсутствие заземления в проводке говорит о том, что ее придется переделывать. Необходимо заменить двухжильный кабель на трехжильный.

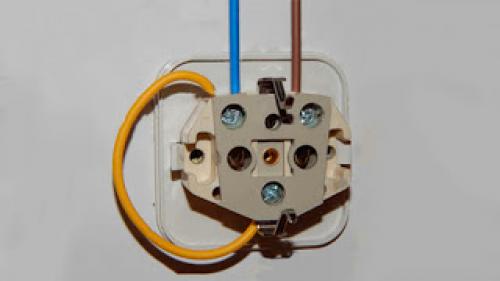

Иногда боковые контакты соединены с нейтралью перемычкой - так называемое «зануление», что тоже неправильно. Данный факт уже говорит о некомпетентности электрика, монтируемого розетку. Если он прокладывал всю проводку, вероятно это не единственное нарушение правил безопасности. Стоит осмотреть всю домашнюю сеть.

Розетка с заземлением или без. Как проверить розетки

Если проигнорировать, при утечке поврежденное место начнет искриться и коротить. В результате возникнет возгорание, начнет плавиться изоляция, пластик, и огонь перекинется на легковоспламеняющиеся материалы. Опять-таки это не зависит от того, работает ли электроприбор, и пожар может начаться, даже при Вашем отсутствии.

Зануление допускается только в общей щитовой или на подстанции. После подъездного щитка зануление делать опасно. Если «отвалится» PEN-проводник, на него попадет фаза, и корпус электрооборудования окажется под напряжением. Это опасно, как ударом тока, так и возгоранием.

Чисто теоретически, допускается применение «земли» в качестве нейтрали, но не наоборот.

Снимите перемычку и старайтесь не пользоваться этой розеткой, пока не переделаете проводку. Даже если все три контакта подключены правильно, не факт, что все работает исправно. Потому, нужна дополнительная проверка.

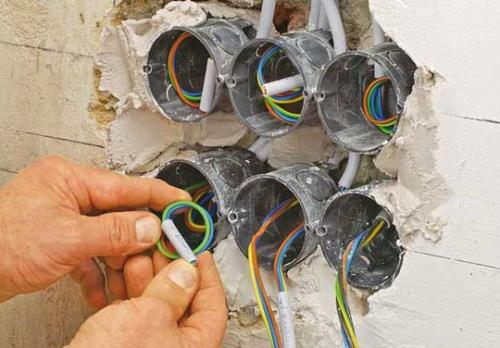

Как подключить розетку с заземлением к двум проводам. Порядок подключения

Виды розеток

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

  • зачистить концы проводов, подводящих электропитание к розетке;
  • удалить с монтируемого изделия декоративную крышку;
  • ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

Подключение к распределительному щитку Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

  1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
  2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
  3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
  4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Такое отключение производится обычно посредством выключения соответствующего автомата или выкручивания пробок.

Первым делом следует обесточить проводку. Сделать это можно с помощью рубильника на щитке или открутив пробку в счетчике (если установлен счетчик старого образца). После отключения необходимо проверить отсутствие напряжения в сети индикаторной отверткой, коснувшись сначала одного, потом другого провода.

Как подключить розетку с заземлением к двум проводам. Порядок подключения

Далее нужно зачистить кабель от изоляции, достаточно будет 7 — 10 мм. Для этого потребуется стриппер (специальный инструмент для снятия изоляции, позволяет избежать повреждения жил), но если такового нет, то можно воспользоваться обычным ножом.

В самой розетке откручиваются клеммные винты, и вставляется провод в контакт (оголенная часть жил может выглядывать, но не более 2-3 мм, если получилось больше, то укоротить). Также можно скрутить очищенную от изоляции жилу в кольцо (это усилит надежность соединения). Фиксация контактов происходит закручиванием клеммных винтиков. Теперь надо удостовериться, что провод сидит надежно, для этого достаточно легко его потянуть.

Если имеется провод заземления в подрозеточной коробке (он обычно маркируется цветом — желтый с зеленой полоской), то остается только присоединить аналогичным способом средний контакт.

После монтажа проводов конструкцию можно установить в подрозетник. Она должна войти ровно, отверстия располагаются горизонтально, провода необходимо аккуратно уложить в стакан, после чего можно затянуть распорные винты (на практике многие электрики обходятся одним креплением — с помощью зажимов рамки, но крепление винтами добавит конструкции надежности).На рамку одевается внешняя секция корпуса и прикручивается.

Монтаж накладной розетки достаточно прост:

  • Снять верхний элемент корпуса.
  • Основание прикрепить к стене двумя саморезами.
  • Подключить провода и снова прикрепить крышку.

Как подключить двойную розетку с заземлением. Цены на двойные розетки

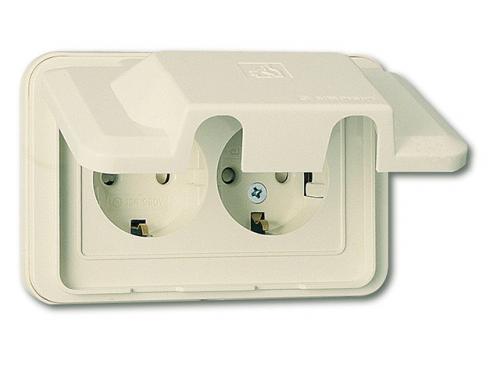

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства 08

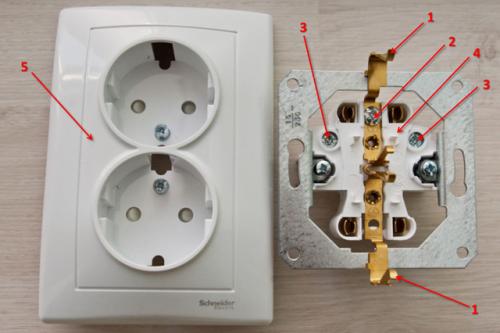

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

  • Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
  • В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства 09

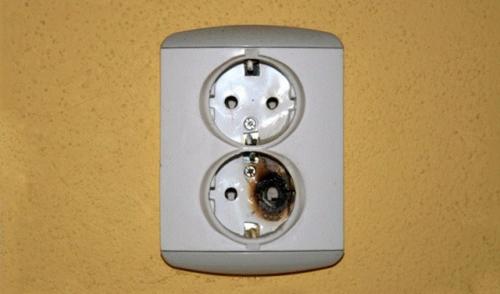

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

  • Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
  • Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
  • В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства 10

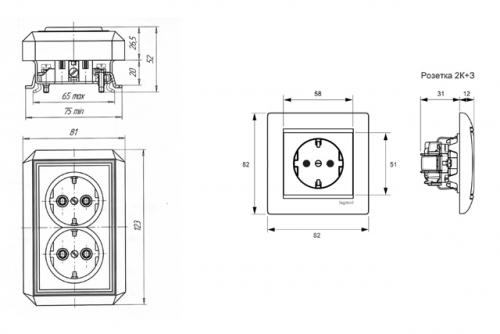

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

  • В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Как подсоединить розетку с заземлением. Монтаж встраиваемого устройства 11

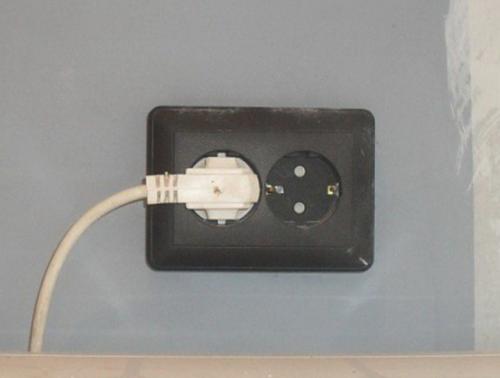

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).
