Прокладка кабеля в деревянном доме. Главные требования, предъявляемые к проводке

Прокладка кабеля в деревянном доме. Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

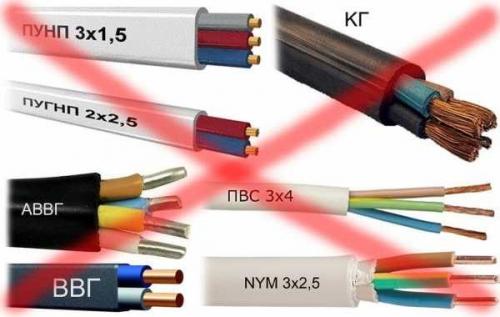

• Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
• Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
• Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
• Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
• Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
• Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Прокладка силового кабеля. Правила прокладки электрических кабелей внутри зданий

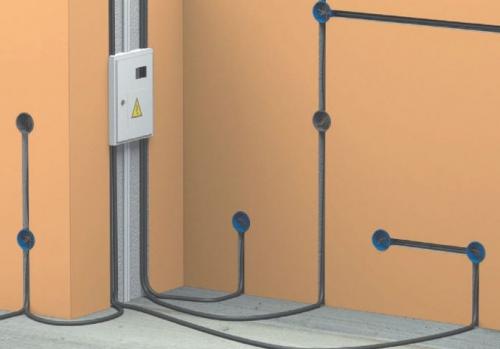

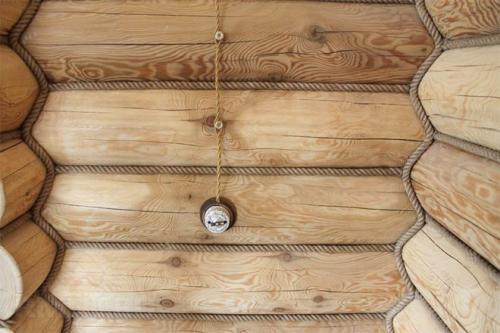

Существует два основных способа прокладки кабелей электрической сети внутри зданий — открытый и скрытый. Первый способ предполагает расположение электропроводки по поверхности стен и/или потолков внутри здания, а также в лотках, кабельростах и пр. Нормативы прокладки электрического кабеля открытого типа предполагают использование различного рода монтажных элементов или комплектующих, таких как струны, плинтусы, кронштейны, тросы, коробы, металлические/пластиковые рукава, трубы и прочая арматура. Открытая проводка, в свою очередь, может являться стационарной или подвижной (нестационарной).

Основные нормативы прокладки электрических кабелей в жилой зоне и промышленных объектах (открытая электропроводка):

• Кабельные линии, рассчитанные на напряжение от 42 В должны прокладываться на высоте в 2–2,5 м над уровнем пола. Высота не нормируется, если прокладка кабеля осуществляется в коробах, рукавах и др. конструкциях со степенью защиты от IP20.
• Если кабель пересекает трубопровод, его прокладывают на расстоянии от 50 мм (в свету) или 100 мм (трубопроводы для транспортировки легковоспламеняемых газов или жидкостей). При этом если расстояние менее 250 мм, кабели должны иметь дополнительную защиту от механических повреждений. Также электропроводку полагается защищать от высоких температур, если она проходит рядом с системой отопления или горячего водоснабжения.
• В местах перехода кабеля через стены и перекрытия (из одного помещения в другое, вывод кабеля наружу или ввод в помещение извне) требуется выполнять вставку из труб.
• Короба, рукава или иные конструктивные элементы монтируются таким образом, чтобы в них не могла скапливаться влага. Если в помещениях имеют место выделения паров, газов или пыли, оказывающих на оболочку кабеля отрицательное влияние, то используемые короба, трубы и пр. элементы для прокладки должны быть герметичными, а места их стыка — уплотнены.

Электропроводка в деревянном доме своими руками пошаговая. Составление схемы

Схема электропроводки деревянного дома должна соответствовать требованиям ГОСТа и нормативных документов, регламентирующих установку и эксплуатацию электроустановок, к ее созданию стоит привлечь профильного специалиста. Это актуально лишь для домашних мастеров, не имеющих опыта подобной работы.

Чтобы составить схему проводки в деревянном доме, потребуется план здания. На этом этапе надо иметь точное представление о назначении каждой комнаты, знать места установки основного электрооборудования. Особенно важно обозначить точки подключения потребителей большой мощности (электроплита, обогреватели, бойлер).

На плане помещений отмечают расположение основных узлов, таковыми являются:

• электросчетчик;
• выключатели;
• электрические розетки;
• стационарные осветительные приборы;
• распределительные коробки.

Как правило, место установки счетчика определяют работники компании, поставляющей электроэнергию, все остальное в руках мастера.

Начать лучше с выбора места для выключателей. Тут нет особых требований, единственное – удобство пользования. Как правило, выключатель устанавливают сразу у двери, высота подбирается индивидуально, оптимальное значение – 1 м от пола.

Далее выбирают количество и месторасположение розеток. В среднем на 4 м2 площади устанавливается 1 розетка, для кухни это количество подбирается отдельно. Распределение розеток по комнате – дело вкуса, все зависит от типа и количества электрооборудования. Высота установки может разниться, чаще всего это 25–40 см от пола.

После того как на плане отображены все основные элементы схемы, их связывают проводниками. Надо выбирать кратчайшие расстояния между точками подключения, не забывая о том, что провод можно укладывать параллельно полу или перпендикулярно ему. В местах ответвлений отмечают распределительные коробки.

Как проложить кабель под землей на даче. Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Если же закладная не была сделана в ходе строительных работ, в фундаменте необходимо просверлить дыру, в которую затем вставляется и фиксируется труба.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Кабель для прокладки в земле. Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный  ввод в дом от столба , при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай  или другие хозпостройки ( свинарник , курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ . Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Как правильно провести проводку в доме схема для новичка. Порядок действий

Разводка электропроводки в частном доме может быть сделана своими руками

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

• Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
• Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
• Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
• Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
• Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
• Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
• Монтаж контура заземления и его подключение.
• Испытание внутренней электропроводки и оформление акта.
• Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.
