Схема подключения двойной розетки с заземлением. Технология монтажа: как сделать?

Схема подключения двойной розетки с заземлением. Технология монтажа: как сделать?

Совет
Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгоритму:

1. В квартире или доме отключается питание в сети.
2. С прибора снимается декоративная крышка.
3. К месту фиксации прикладывается прибор.
4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
8. В клеммы заводятся провода нуля и фазы.
9. Розетка фиксируется, проверяются на прочность крепления.
10. Проверяется работоспособность.

Изделия скрытой проводки

1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

1. В квартире отключается питание сети.
2. Отверстия подготавливаются, очищаются от пыли.
3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
8. Проверяется работоспособность.

правильной установке розетки
Внимание
Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром.

Схема подключения устройства

1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.
2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Подключение розетки по цветам. Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем,
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Двойная розетка на один подрозетник. Установка двойной розетки в один подрозетник

Двойная розетка состоит из двух штепселей, но устанавливается в один подрозетник. С применением определенных инструментов самостоятельно установить изделие несложно, нужно только соблюдать некоторые правила.

Инструменты для установки двойной розетки

Набор инструментов, необходимых для присоединения двухгнездовой розетки:

• отвертка, по размеру соотносимая с шурупами конструкции;
• отвертка, покрытая диэлектриком;
• кабель (при замене изделия не потребуется);
• перфоратор;
• розетка;
• ножик;
• саморезы;
• кусачки;
• мультиметр.

Что нужно знать перед тем, как подсоединять двойную розетку?

Перед тем, как приступать к установке конструкции необходимо провести некоторые предварительные мероприятия:

• выбор места для розетки;
• прокладка кабеля;
• монтаж подрозетника;
• выбор определенного типа розетки.

Выполнить установку устройства самостоятельно будет проблематично без представления о том, чем в электрике являются фаза и ноль. Так называются проводники электричества в розетке. Через фазный электропровод подается ток, нулевой же служит для защитного зануления конструкции. В новых видах розеток встречается и третий кабель – защитный нулевой, дополнительно оберегающий изделие и предотвращающий замыкание.

Обычно фаза располагается справа, но не лишним будет проверить ее положение. Для этого воспользуйтесь специальной отверткой-тестером или мультиметром. Руки необходимо обезопасить резиновыми перчатками. При тестировании отвертка укажет на местонахождение фазного провода световым сигналом. После проведения измерений линию обязательно нужно обесточить.

В помещении, где предусмотрено заземление, у розетки также имеется заземляющий контакт. «Земля» присоединяется только к центральной клемме прибора.

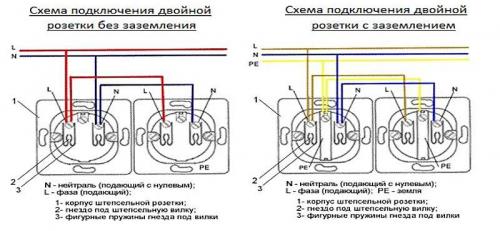

Как подключить двойную розетку с четырьмя проводами. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Источник: https://remont.ru-best.com/remont-doma/kak-podklyuchit-dvoynuyu-rozetku-shneyder-elektrik-kak-podklyuchit-dvoynuyu-rozetku-v

Как подключить розетку с заземлением. Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

• у ноля — синий, сине-белый;
• у фазы — черный, красный или коричневый;
• у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
2. Отметить на стене место для подрозетника (стакана) карандашом.
3. Сделать нишу с нужными размерами перфоратором.
4. Замесить небольшое количество гипса (цемента, алебастра).
5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.
