Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

Рис. 1 Канализация частного дома — устройство

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.

Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.

Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе — в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

Рис. 2 Карта уровня промерзания грунта — пример

Утепление канализационных труб наружной канализации — общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

Углубление в земле. Для реализации данного метода обязательное условие — помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.

Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.

Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.

Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант — помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

Рис. 3 Монтаж труб в траншею

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ — это приведет к высоким финансовым расходам.

Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.

Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

Канализационные трубы серые или оранжевые. Чем отличаются канализационные трубы: серые от оранжевых и других цветов

Василий

Эксперт в области водоподготовки, водоснабжения, а также отлично разбирается в любых видах техники

Современные трубы, которые представлены в торговых точках – это высококачественные изделия, характеристики которых превосходят своих предшественников из чугуна и стали.

Чтобы определиться в их разнообразии, следует разобраться, почему трубы делают разных цветов и какие нужно выбирать. Отличия канализационных труб рассмотрены в статье.

Цвета изделий, разница между ними

Производители, используя разные цвета для своих продуктов, помогают пользователям, подсказывая, какой товар подойдет для разных ситуаций: прокладывания внутренней канализации в частном доме или для условий во внешней среде.

Ошибиться с цветом труб невозможно, если человек уже знает, для каких случаев они подходят, так как это общепринятая система обозначения изделий, и ни одно предприятие на свое усмотрение не может поменять его.

Канализационные трубы и комплектующие к ним бывают:

• серые (белые);
• оранжевые;
• черные;
• синие (зеленые).

О видах канализационных труб расскажет

Серые (белые)

Трубы белого и серого цветов предназначены для внутренней канализации. Между собой соединяются раструбом и резиновым кольцом внутри, что обеспечивает герметичность. На поверхности — шкала с делениями (см) для быстрого и качественного монтирования деталей.

Диаметр труб (мм) и их применение:

• 32, 40 – мойки, биде;
• 40 – душ, ванна, раковина;
• 50 – мойка, душ, ванна – комбинированный слив;
• 110, 125, 150 – унитаз, центральный стояк.

Толщина слоя – 2,7 мм. Длина секций: 150 – 5000 мм. Максимальная температура, которую выдерживают трубы – 950С, что дает возможность использовать в быту технику с высокотемпературными режимами и сливом.

Характеристики изделия:

1. Устойчивость к бытовой химии, кислотам для чистки труб.
2. Шумоизоляция: белые трубы покрывают внутри слоем шумоизоляционного вещества, поэтому с данной задачей они справляются лучше серых.
3. Теплоизоляция.
4. Длительный срок службы.
5. Экологичность.
6. Устойчивость к коррозии.
7. Легкость.
8. Быстрый монтаж.

Белые и серые трубы имеют схожие характеристики и идеальны для обустройства канализации внутри домов. Два нюанса отличают эти два вида – белые выглядят более эстетично и имеют шумоизоляцию.

Оранжевые

Оранжевые (коричневые, рыжие) канализационные трубы применяются для наружных самотечных систем.

Диаметр изделий:

• 110,
• 125,
• 150,
• 200 мм.

Длина секции:

• 500,
• 1000,

Свойства:

1. Не подвергаются коррозии.
2. Имеют незначительный вес.
3. Гладкость стенок обеспечивает хорошую проходимость и отсутствие засоров.
4. Устойчивы к агрессивным химическим веществам, благодаря чему могут применяться даже на небольших предприятиях.
5. Просты в монтаже благодаря наличию раструба.
6. Стенки состоят из нескольких слоев материала, что позволяет выдерживать давление грунта даже при сильном промерзании.

Благодаря указанным свойствам, выдерживают:

• большие нагрузки;
• перепады температур;
• изменение давления.

Разновидности:

1. Безнапорные – могут применяться в домах с небольшой нагрузкой.
2. Напорные – в многоэтажных постройках, где для работы канализации применяются различные насосы.
3. Гофрированные. Используются в местах, где есть препятствия, которые невозможно обойти другим путем.

Во время монтирования системы нужно учитывать, что изделие выдерживает температуру до 450С, поэтому используется исключительно для наружной канализации.

Черные

Трубы из полиэтилена черного цвета применяются для системы отвода канализационных стоков, безнапорного проведения воды и прокладки кабеля. Характеристики материала усреднены, поэтому используются на практике нечасто.

Диаметр:

• 110,
• 160,
• 200 мм.

Реализуется в бухтах: 40, 50 м.

Показатели:

1. Максимальная температурная нагрузка – до + 600С.
2. Допустимый срок эксплуатации – более 50 лет.
3. Надежное соединение швов.
4. Возможен многократный перемонтаж.
5. Устойчивы к перепаду температур.
6. Низкая цена.

Под напором воды и высоким давлением грунта черная труба приходит в негодность. В продаже также имеются перфорированные изделия – для подземного дренажа.

Синие (зеленые)

Синий и зеленый цвет труб говорит о том, что они предназначены для дренажа. Стенки таких изделий прочные и выдерживают высокое давление грунта. Наличие перфорации дает возможность собирать воду внутрь. Трубы диаметром 110, 160 мм реализуются в бухтах по 50 м, 200 мм – по 40 м.

Материал позволяет выдерживать перепады температур, высокое давление водного потока . Также при возникновении засоров, переполнения системы водоотвода они не разрушаются и сохраняют все свои характеристики.

Как утеплить канализационную трубу под полом. Обогрев электрическим кабелем

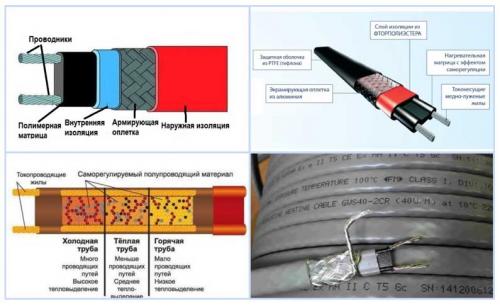

Использование в качестве дополнительного обогрева канализации электрического кабеля считается еще одним распространенным способом утепления канализационной трубы. Такой метод подходит не только для уличных трубопроводов, но и для тех, которые располагаются в помещениях с недостаточным обогревом.
Специальный кабель прокладывается вдоль конкретных канализационных узлов, что позволяет получить постоянное утепление, независимо от погодных условий.

Нагревательный кабель прокладывается непосредственно на поверхности трубопровода, после чего проклеивается термостойким скотчем, предназначенным для пластиковых и алюминиевых изделий. В случае, когда длина электрического кабеля превышает длину трубы, возможно использовать обматывание по спирали. Если речь идет об алюминиевой или пластиковой трубе, равномерное распределение тепла обеспечивается посредством использования двухслойной алюминиевой прослойки.

Термостойким скотчем осуществляется крепление кабеля, который подключается с помощью автоматического выключателя. При этом необходимо учитывать, что в тех местах, где расположены фланцы и вентили, дополнительно нужно создать петлю из того же электрокабеля для того, чтобы обеспечить разъединение трубы, не прибегая к ее демонтажу.

В завершение утепления канализационных трубы необходимо обеспечить теплоизоляцию трубопровода, используя для этого любой подходящий материал.

Недостатком такого метода является его затратность, так как оплата за электроэнергию, скорее всего, ощутимо повысится, особенно, если обогревать таким образом предстоит длинные трубопроводы. В случае, если электроэнергии не будет – будет отсутствовать и обогрев, что тоже можно назвать недостатком.

Утепление канализационных труб пенопластом. Как и чем утеплить трубу канализации в земле?

Теплоизоляция канализационных труб выполняется с применением рулонных и жестких утеплителей, в частности:

вата. Минеральная или базальтовая (110-125 руб/м.кв.) или стекловата (70-75 руб/м.кв.), которая продается в рулонах или в виде жестких цилиндров. Ватный утеплитель является отличным решением только при условии обеспечения дополнительной защиты от воздействия влаги. Кстати, вата в цилиндрах более плотная, но и более дорогая (от 15 руб/м.п. обычная, от 70 руб/м.п. фольгированная);

пенопласт (2560-3200 руб/куб.) или пенополистирол или пеноплекс (3500-5000 руб/куб). Эти материалы относятся к жестким утеплителям. Самый простой и дешевый способ утепления канализации пенопластом – это обустройство короба вокруг трубы с последующим заполнением ватой или пенопластовой крошкой (дробленка, полистирольная крошка).

Существует более прогрессивный материал для утепления канализации на основе стирола – это скорлупа ППУ (в среднем 190 руб/м.п. при толщине в 25 мм.). Максимальная толщина скорлупы ППУ – 100 мм.

Скорлупа для труб из пенополистирола характеризуется жесткостью и разнообразием внутренних диаметров, благодаря чему оболочка прочно и герметично обхватывает трубу, обеспечивая необходимый показатель герметичности. Ввиду того, что диапазон размеров пенополистирольных скорлуп достаточно широк, можно выполнить двойное утепление со смещением. Если верить производителям, канализационная система не замерзнет даже при температуре на улице в -30 °С.

Теплоизоляция канализационных труб выполняется с применением рулонных и жестких утеплителей, в частности:

• Вата (минеральная или базальтовая, 110-125 рублей/м.кв. или стекловата, 70-75 рублей/м.кв.)
• Пенопласт (2560-3200 рублей/куб.) или пенополистирол или пеноплекс (3500-5000 рублей/куб.)

Самый простой и дешевый способ утепления канализации пенопластом – это обустройство короба вокруг трубы с последующим заполнением ватой или пенопластовой крошкой (дробленка, полистирольная крошка).

Скорлупа ППУ

Существует более прогрессивный материал для утепления канализации на основе стирола – это скорлупа ППУ (в среднем 190 рублей/м.п. при толщине в 25 мм.). Максимальная толщина скорлупы ППУ – 100 мм.

Скорлупа для труб из пенополистирола характеризуется жесткостью и разнообразием внутренних диаметров, благодаря чему оболочка прочно и герметично обхватывает трубу, обеспечивая необходимый показатель герметичности.

Ввиду того, что диапазон размеров пенополистирольных скорлуп достаточно широк, можно выполнить двойное утепление со смещением. Если верить производителям, канализационная система не замерзнет даже при температуре на улице в -30 °С.

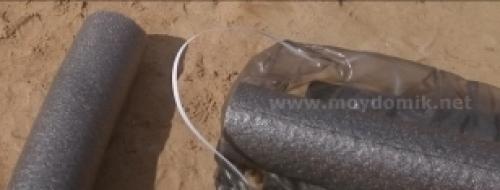

Вспененный полиэтилен для труб канализаци (28 руб/м.п.). Внутренний диаметр варьируется от 15 до 160 мм (длина фиксированная – 2 метра). Утеплитель для канализационных труб 110 мм. Благодаря простоте монтажа и низкой стоимости его монтаж целесообразен только в теплой климатической зоне.

Как утеплить канализационную трубу в частном доме. Как и чем утеплить канализационные трубы в частном доме?

Начиная строить дом, его владельцы размышляют, нужно ли утеплять канализационные трубы. Подробнее об этом расскажем в этой статье.

Утепление труб водоснабжения, отопления или канализации выполняется из разных материалов. Избегайте высокого содержания целлюлозы, так как сырье быстро распадается и уже не так защищает систему от низких температур.

Как мы уже писали выше, значение имеют и цена, и качество теплоизоляции. Теплоизоляция для канализации, септика либо колодца – это гарантия прочности коллектора и спокойствия владельцев. Рассмотрим популярные материалы, которыми утепляют наружные сливные системы.

• Пенопласт – легкие гранулированные плиты. Он лучше других тем, что не потребуется прокладывать дополнительный гидроизоляционный слой. Делают такую теплоизоляцию для канализационных труб способом спекания отдельных гранул. С ней удобно работать. Преимущества материала – нетоксичность и экологичность покрытия. Пенопласт как теплоизолятор не разрушается и может прослужить 3-4 десятилетия и больше.
• Минеральная вата . Это классический, традиционный вариант. Плюс его в том, что он дешево стоит, но есть и минусы. Труба канализационная, утепленная минватой, не сохраняет температуру долго, а жидкость внутри нее подвергается риску охлаждения. Дело в том, что волокна минеральной ваты со временем слеживаются, слипаются. Она начинает пропускать воду, промокает и замерзает при минусовой погоде. Трубопроводные системы при этом рискуют перемерзнуть и лопнуть.

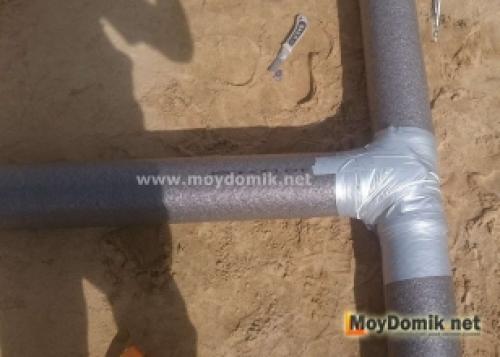

• Вспененный полиэтилен . С его помощью часто делают обязательное утепление, потому что его удобно монтировать и он не боится сырости. Полиэтилен не промокает, его свойства не ухудшаются. Недостаток в том, что этот материал слишком тонкий, и для прочной герметизации приходится наматывать его на трубы в несколько слоев. Нужно ли утеплять канализационные трубы полиэтиленом – решайте сами. Он хорош для сохранения тепла в трубах водоснабжения или канализации.

Чем утеплить канализационную трубу на улице. Пенополистирольный теплоизолятор для труб

Скорлупы из пенопласта являются популярным изолятором для утепления труб канализации. Два процента его состава — мелкие, от 1 до 5 мм, полистирольные гранулы, остальные 98% — воздух. После обработки материала газообразователем гранулы приобретают легкость, упругость, притягиваются друг к другу и склеиваются.

Путем прессования с последующей обработкой паром высокой температуры, материалу придают нужную форму.

Фактически это простой пенопласт, но в форме скорлупы, рассчитанной на неоднократное использование. Разность между коэффициентом теплопроводности пенополистирольной изоляции (0.03-0,05) и минеральной ватой небольшая. Скорлупа, имеющая форму полусфер, справляется с задачей сохранения тепла вполне эффективно.

Пенопластовая скорлупа может состоять из 2 или 3 элементов. По их бокам имеются замки с устройством для закрепления. Скорлупу подбирают по диаметру трубы и, надев на нее, защелкивают

Так как пенопласт не очень устойчив к механическим воздействиям, производители снабжают скорлупы внешним покрытием из алюминиевой фольги, стеклопластика и других материалов.

Высокие теплоизолирующие свойства обеспечивают тонкостенные микроячейки, не пропускающие тепло. Срок службы теплоизоляционной скорлупы довольно большой — около 50 лет.

Есть 2 вида этого материала – обыкновенный и. Характеристики последнего выше, но и стоимость отличается в большую сторону.

Несмотря на массу положительных качеств, есть у пенополистирола и недостатки. Он не переносит ультрафиолета, поэтому при прокладке труб на открытых местах, требуется дополнительная защита от солнца. Материал этот плотный, но хрупкий, а при горении может стать причиной отравления, т.к. выделяемый им дым ядовитый.

Монтажные работы настолько просты, что не требуют специальной квалификации. Одев сегменты изоляции на канализационную трубу, выполняют нахлест, сместив их по длине по отношению друг к другу на 200-300 мм. Во избежание появления мостиков холода, элементы теплоизоляции стыкуют между собой при помощи системы в четверть или шип-паз.

После выполнения соединения обе детали сильно сжимают. Места контакта проклеивают скотчем. Иногда стыки промазывают клеем, но тогда утеплитель теряет такое преимущество, как возможность повторного использования, т.к. при демонтаже его придется разрезать.

На оболочку надевают защитное покрытие, которое идет в комплекте с ней или просто обматывают полиэтиленовой пленкой, если его нет.

Используют скорлупу как на надземных трассах, так и для. Этот утеплитель можно надеть на трубу с минимальным диаметром 1.7 см и максимальным — 122 см. Уже при диаметре 200 мм, цилиндр состоит из 4 элементов, а у крупных изделий их может быть и 8.

Траншеи с канализационными трубами засыпают сначала песком на высоту около 0.2 м, затем землей. В регионах с очень холодной зимой теплоизоляцию в виде скорлупы из пенополистирола дополняют утепляющим кабелем, поместив его под оболочку.
