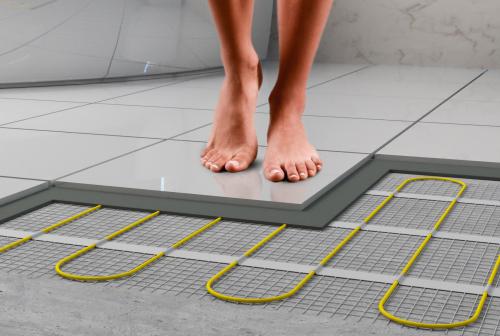

Пошаговая инструкция: как правильно уложить электрический теплый пол под плитку

Пошаговая инструкция: как правильно уложить электрический теплый пол под плитку

Электрический теплый пол создает оптимальный микроклимат в ванной комнате. Температура поверхности пола устанавливается при помощи терморегулятора, а температура воздуха и уровень влажности в ванной комнате изменяется в зависимости от степени нагрева пола.

Устанавливать электросистемы можно просто — они не требуют сложных и долгих монтажных работ, и везде — электрические теплые полы разрешено использовать и в квартирах, и в частных домах.

Современные электрические теплые полы абсолютно безопасны: и сама конструкция, и правильное подключение к электросети с использованием УЗО (устройство защитного отключения) полностью исключают возможность удара током или короткого замыкания.

Такие теплые полы не создают дополнительной нагрузки на перекрытия и не могут никому причинить вреда при условии правильного монтажа и подключения.

Важно и то, что электрические теплые полы, в отличие от водяных, не «съедают» объем помещения. Например, если водяные теплые полы обычно уменьшают высоту комнаты минимум на 15 см, то электрические — максимум на 5 см.

Электрический теплый пол независим от внешних устройств. Его не нужно подключать к котлу с определенными характеристиками, к водопроводу через специальный смесительный узел и т.д. Электросистема просто подключается к стандартному электропитанию (220 В, заземление обязательно, желательно УЗО со срабатыванием на 30 мА). Это упрощает и монтаж, и эксплуатацию — у электрического теплого пола отсутствуют внешние устройства и узлы, которые могли бы требовать постоянного техобслуживания и ремонта.

Существует несколько видов электрических теплых полов.

Греющий кабель —  это высокопроизводительная, удобная в монтаже и надежная электросистема теплого пола для любого помещения с любым напольным покрытием, в том числе и для ванной под плитку. Она оптимальна, если вам нужно решать задачи отопления помещения со сложной конфигурацией, так как вы сможете менять схему и шаг раскладки нагревательного элемента.

Греющий кабель. Фото: shutterstock.com

Нагревательные маты — это готовый теплый пол в виде сетки с зафиксированным на ней нагревательным элементом. Это тонкая (от 2,8 мм до 4 мм) отопительная система в сборе: не нужно ничего рассчитывать, гнуть трубы или укладывать кабели, что-то с чем-то спаивать или опрессовывать — все уже надежно собрано в соответствии с заранее произведенными расчетами. Покупателю остается только уложить нагревательный мат, покрыть тонким (до 5 мм) слоем клея и плиткой и подключить систему к сети. Таким образом, маты — наиболее предпочтительный вариант для обычной ванной комнаты.

Нагревательный мат. Фото: shutterstock.com

Инфракрасная пленка — это углеродные нагревательные полосы или стержни на не проводящем ток основании. Тонкая и удобная в монтаже система, но для укладки под плитку в ванной не подходит.

Ограничения

Электрические теплые полы нельзя устанавливать в домах со слабой проводкой, она не справится с дополнительной нагрузкой.

Нежелательно устанавливать электрические теплые полы в домах с нестабильным энергоснабжением. Но эту проблему можно решить: от перепадов напряжения электроприборы надежно защитит стабилизатор . Установив такое оборудование, можно использовать и электросистему теплого пола.

Источник: https://doma-na-veka.ru/stati/energoeffektivnyy-i-komfortnyy-montazh-teplogo-pola-elektricheskogo-pod-plitku

Связанные вопросы и ответы:

Какие типы электрических теплых полов подходят для установки под плитку

В зависимости от назначения электрический теплый пол может использоваться как в качестве основного, так и в качестве дополнительного источника тепла. Он позволяет организовать высокоэффективную систему обогрева и имеет множество преимуществ, среди которых можно выделить экологичность, надежность, простоту установки и безопасность.

Для укладки системы напольного обогрева под плитку чаще всего выбирают греющие кабели или нагревательные маты .

Первые представляют собой одножильные или двухжильные провода в защитной изоляции, которые укладываются преимущественно в бетонную стяжку. Они подходят под любое финишное покрытие, а за счет возможности выбора шага укладки можно регулировать теплоотдачу напольного обогрева.

Более того, нагревательные кабели чаще используются в помещениях со сложной конфигурацией, т.к. можно обходить препятствия, например, в санузле или ванной комнате. Тем не менее такие нагревательные секции увеличивают высоту пола менее чем на 5 см, а одножильные конструкции сложнее в монтаже.

Нагревательные маты проще в укладке, т.к. греющий кабель имеет меньшую толщину и размещается на специальной стеклосетке. Такой электрический теплый пол считается оптимальным вариантом для организации напольного обогрева под плитку. Его можно укладывать непосредственно в плиточный клей, что незначительно увеличивает высоту пола. Благодаря этому осуществляется нагрев самого покрытия, что ускоряет обогрев помещения в целом.

При выборе нагревательного кабеля или мата рекомендуем отдавать предпочтение двухжильным моделям, которые имеют с одной стороны установочный провод, а с другой – заглушку. Такая конструкция значительно упрощает монтаж кабельных систем обогрева.

О разнице одножильных и двухжильных кабельных систем читайте здесь.

Как выбрать подходящую плитку для электрического теплого пола

Плитка сочетается с различными видами теплых полов, но именно электрический является оптимальным вариантом для квартиры. Ведь он не требует прокладки дополнительных труб в полу, не течет, может быть уложен как в стяжку, так и без нее.

Электрические полы подразделяются на кабельные и инфракрасные (пленочные). Второй тип больше подходит для установки под ламинат, линолеум или паркет. Но с плиткой мы рекомендуем использовать именно кабельную разновидность как наиболее надежный вариант, который не боится воздействия составляющих стяжки и клеевого раствора и отличается длительной гарантией (до 20 лет).

Существуют две основные разновидности кабельных теплых полов: это нагревательные маты и нагревательный кабель в стяжку.

Какую из них выбрать? Чтобы ответить на этот вопрос, в первую очередь решите, для чего вам нужен теплый пол.

Нагревательный кабель в стяжку имеет высокую мощность, поэтому подходит для основного или дополнительного отопления, обогрева пола на лоджиях, балконах, террасах, в помещениях с повышенной влажностью, а также в системах антиобледенения и снеготаяния. Другие его важные преимущества: возможность укладки в помещениях со сложной планировкой, а также регулировки мощности на квадратный метр за счет изменения шага укладки кабеля. Его минус - необходимость заливки поверх кабеля бетонной смеси (стяжки).

Более простая и популярная альтернатива системам в стяжку - нагревательные маты , представляющие собой сетку с закрепленным на ней кабелем. Такие системы подходят для быстрой укладки в ванной, на кухне, в коридоре, гостиной или спальне.

Нагревательные маты имеют установленную удельную мощность. Их легко уложить, просто расстелив и приклеив к поверхности. Мат заливается тонким слоем клея и не поднимает уровень пола. Минусы: более низкая мощность, а также невозможность поменять шаг укладки нагревательного элемента.

Нагревательный мат под плитку

Подведем итоги.

Нагревательные кабели в стяжку используют для:

• Основного отопления;
• Обогрева холодных помещений (лоджий, террас и проч.);
• В помещениях со сложной планировкой;
• В системах антиобледенения и снеготаяния.

Нагревательные маты - оптимальный вариант для:

• Дополнительного обогрева жилых помещений;
• Быстрого монтажа без стяжки;
• Самостоятельной укладки.

Расчет мощности теплого пола

Чтобы подогрев пола работал эффективно, важно правильно подобрать удельную мощность системы (мощность на квадратный метр), а также мощность готового комплекта.

Основные ориентиры для выбора мощности на квадратный метр:

• Дополнительный обогрев кухни, жилой комнаты, прихожей: 120 Вт/м²;
• Дополнительный обогрев ванной, санузла: 150 Вт/м²;
• Основной обогрев жилых помещений и ванных комнат: 180 Вт/м²;
• Обогрев поверхности пола на лоджии: 180 - 200 Вт/м²;
• Обогрев открытых площадей: 250 - 300 Вт/м².

Маты имеют установленную удельную мощность - обычно около 150 - 165 Вт/кв.м.

Определившись с удельной мощностью системы, подберите подходящую вам модель теплого пола - для этого ознакомьтесь с описанием каждой модели. Далее подбирайте мощность комплекта.

Маты имеют уже установленную удельную мощность - обычно около 150 - 165 Вт/кв.м., поэтому с выбором готового комплекта сложно ошибиться - приобретайте тот, что подходит вам по площади.

Для выбора нагревательного кабеля предварительно рассчитайте мощность по формуле:
Площадь укладки х Удельная мощность

Затем выбирайте ближайший по мощности комплект. Мощность указана в названии и характеристиках товара. Сомневаетесь в выборе? Обратитесь к нашим консультантам. Они помогут правильно сделать все расчеты и посоветуют подходящую модель.

Также учитывайте, что теплый пол устанавливают только вместе с терморегулятором и датчиком температуры, без которых невозможно нормально отрегулировать температуру нагрева.

Какой слой утепления необходим для электрического теплого пола под плитку

Кабель для укладки в стяжку - это нагревающийся кабель с диаметром 5-8 мм, который укладывают в стяжку с толщиной от 3 до 5 см.

О его монтаже нужно позаботиться на раннем этапе чернового ремонта.

Если толщина стяжки будет больше 5 см, мощности кабеля может не хватить для полноценного нагрева пола.

Если меньше 3 см, на поверхности пола может чувствоваться так называемая «зебра», когда холодный участок пола будет чередоваться с горячим.

Кабельный тёплый пол подходит для любого вида напольного покрытия:

• Керамическая плитка;
• Керамогранит;
• Ламинат;
• ПВХ плитка;
• Линолеум и т.д.

Важно! Не все виды перечисленных напольных покрытий совместимы с тёплым полом. Уточняйте эту характеристику в описании товара или на упаковке.

Особенностью электрического тёплого пола является то, что его укладывают не по всей площади помещения, а только в местах, на которые не будет воздействовать нагрузка от тяжелой мебели и сантехники.

Длина нагревательного кабеля неизменна. Его нельзя укоротить или удлинить. Для обогрева полов с большой площадью понадобится использовать совместно несколько нагревательных элементов и терморегуляторов.

Важно! При точечном воздействии мебели и других массивных предметов на пол, электрический тёплый пол будет локально перегреваться в точках давления. Это приведёт к изменению свойств греющей жилы и выходу из строя.

Расчёт мощности

Чтобы рассчитать подходящую мощность кабеля для того или иного помещения нужно сделать несложный расчёт. Давайте разберём на примере:

Посчитаем площадь комнаты, в которой будет укладываться тёплый пол

В нашем примере площадь комнаты – 18 м²Общая площадь мебели в комнате – 7 м²(3 м²– кровать, 4 м²– шкафы)Тёплый пол будет использоваться как дополнительное отопление

1. Вычисляем отапливаемую площадь помещения:

   18 - 7 = 11 м²11 м²– отапливаемая площадь

2. Вычисляем мощность тёплого пола:

х 2> =

Мощность для 1 м²берём исходя из указанных значений:

• 120 Вт / м²– подходит для дополнительного отопления в тёплых, сухих помещениях (помещения, расположенные над другими отапливаемыми помещениями).
• 140-150 Вт / м²– для холодных помещений и помещений, расположенных на первых этажах
• Не менее 150 Вт / м²– для основного источника отопления.

11 м²х 120 Вт = 1320 Вт – минимальная мощность для дополнительного отопления

Итого: Для нашего помещения с площадью 18 м², в качестве дополнительного источника отопления подойдёт тёплый пол с минимальной мощностью 1320 Вт.

Расчёт шага укладки кабельного тёплого пола

Для разной мощности кабеля требуется определенный шаг укладки, чтобы поверхность прогревалась равномерно. Длина кабелей также может отличаться и чтобы равномерно уложить его, нужно правильно рассчитать шаг.

Для расчёта шага укладки нужно отапливаемую площадь помещения умножить на постоянную величину 100 и разделить на длину греющего кабеля.

Как подключить электрический теплый пол к электрической сети

Перед тем, как приступить к укладке плитки на теплый пол, необходимо провести проверку системы, чтобы убедиться в ее работоспособности и готовности к дальнейшему использованию. Важно следовать определенной последовательности этапов проверки, чтобы избежать проблем в будущем.

Осмотрите поверхность теплого пола. Проверьте, нет ли на ней видимых повреждений, трещин или неровностей. Если такие проблемы обнаружены, необходимо провести ремонт и подготовку поверхности перед укладкой плитки.

Проверьте температуру подполья. Измерьте температуру поверхности теплого пола с помощью термометра. Она должна быть в пределах рекомендуемых значений, указанных в инструкции к системе. Если температура слишком высокая или низкая, это может указывать на проблемы с работой системы.

Проверьте функциональность системы. Включите теплый пол и дайте ему время, чтобы нагреться. Убедитесь, что система равномерно нагревает всю площадь и отсутствуют «холодные пятна». Если замечены неравномерности или неисправности, обратитесь к специалисту для диагностики и ремонта.

Проверьте уровень влажности. Используйте гигрометр, чтобы измерить уровень влажности в помещении. Он должен быть в пределах рекомендуемых значений для укладки плитки. Высокая влажность может негативно повлиять на работу теплого пола и укладку плитки.

Проверьте электрическую полную нагрузку. Убедитесь, что электрическое оборудование и соединения системы теплого пола готовы к полной нагрузке. Проверьте, что установленные предохранители и автоматические выключатели соответствуют требованиям системы.

Какие инструменты и материалы необходимы для монтажа электрического теплого пола под плитку

Хотя электрический теплый пол не требует много технического обслуживания, некоторые регулярные работы могут помочь поддерживать его в наилучшем состоянии и продлить срок его службы.

1. Очистка поверхности пола: регулярная очистка пола от пыли и грязи поможет избежать накопления грязи, которая может привести к уменьшению эффективности работы системы.
2. Проверка кабелей и соединений: периодическая проверка кабелей и соединений может помочь обнаружить и устранить возможные проблемы до того, как они приведут к поломке системы. Рекомендуется проверять соединения кабелей, чтобы убедиться, что они надежно закреплены и не испытывают перегрузок.
3. Проверка терморегулятора : проверка термостата и его настроек может помочь обеспечить более эффективную работу системы и экономичное использование электроэнергии. Рекомендуется проверять термостат ежегодно и настраивать его с учетом условий помещения.
4. Регулярная проверка работы системы, включая проверку температуры поверхности пола, может помочь обнаружить и устранить возможные проблемы с системой до того, как они приведут к поломке. Рекомендуется проверять работу системы ежегодно или при необходимости.
5. Замена элементов системы: при необходимости, элементы системы, такие как кабели или термостат, могут требовать замены. Рекомендуется выполнять замену элементов системы только квалифицированными специалистами.

Рекомендуется также следовать рекомендациям производителя системы по ее техническому обслуживанию и уходу. Кроме регулярного технического обслуживания и ухода, есть несколько советов, которые могут помочь сохранить электрический теплый пол в наилучшем состоянии и обеспечить его эффективную работу:

1. Использование ковров и ковриков: если вы планируете использовать ковры или коврики на электрическом теплом полу, убедитесь, что они не создают препятствий для передачи тепла через поверхность пола. Рекомендуется использовать ковры и коврики, которые имеют малую толщину и не мешают передаче тепла.
2. Избегайте перегрузки электрической системы: не подключайте к электрическому теплому полу другие электрические устройства, которые могут привести к перегрузке системы. Перегрузка может привести к сбоям в работе системы и даже к возгоранию.
3. Избегайте повреждения поверхности пола: не используйте острые и тяжелые предметы, которые могут повредить поверхность пола. Также не используйте абразивные средства для очистки пола, которые могут привести к царапинам и повреждениям.
4. Правильно установите систему: правильная установка системы является ключевым фактором для ее эффективной работы. Рекомендуется устанавливать систему только квалифицированными специалистами, которые имеют опыт работы с электрическими теплыми полами.
5. Не переключайте систему на максимальную мощность: включение системы на максимальную мощность может привести к перегреву и повреждению системы. Рекомендуется использовать систему на умеренной мощности, которая обеспечивает комфортную температуру в помещении.

Следуя этим советам, вы можете обеспечить надежную и эффективную работу электрического теплого пола на длительный период времени.
