Введение

Водяной теплый пол – это современное и эффективное решение для обогрева помещений. Установка такого пола под стяжку позволяет равномерно распределять тепло по всей площади комнаты, создавая уют и комфорт. В этой статье мы рассмотрим пошаговую инструкцию по установке водяного теплого пола своими руками.

Необходимые материалы и инструменты

Перед началом работ необходимо подготовить все необходимые материалы и инструменты. Вот список того, что вам понадобится:

• Трубы для теплого пола (металлопластиковые или полимерные)
• Тепловая изоляция (пеноплекс или аналогичный материал)
• Слой гидроизоляции
• Арматура (проволока, хомуты)
• Цемент и песок для стяжки
• Генератор тепла (котел или тепловой насос)
• Термостат
• Инструменты: дрель, перфоратор, труборез, уровень и т.д.

Подготовка основания

Первым шагом является подготовка основания, на котором будет устанавливаться теплый пол. Оно должно быть ровным, сухим и прочным.

1. Очистите поверхность пола от мусора и старых покрытий.
2. Замените все поврежденные участки бетона.
3. Уложите слой гидроизоляции, чтобы защитить конструкцию от влаги.

Разводка труб

Следующий шаг – разводка труб. Это один из самых важных этапов, требующий внимательности и точности.

Существует два основных типа разводки труб:

1. Змеевидная схема

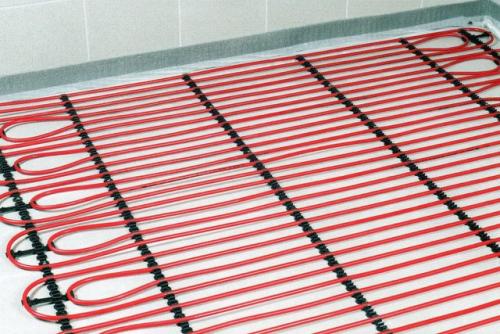

Эта схема предполагает укладку труб в виде змеи, то есть в один ряд с чередующимися направлениями.

2. Спиральная схема

Трубы укладываются по спирали, начиная от центра комнаты и заканчивая стенами.

Выбор схемы зависит от размера и формы помещения, а также от желаемой температуры.

Установка утепления и стяжки

После укладки труб необходимо установить слой утепления и залить стяжку.

1. Уложите утеплитель, закрепив его на основе с помощью клеящей смеси.
2. Залейте стяжку, используя цемент и песок. Убедитесь, что поверхность ровная и без трещин.
3. После высыхания стяжки приступайте к финишному покрытию пола.

Советы и рекомендации

Чтобы ваш водяной теплый пол служил долгие годы и работал эффективно, следуйте этим советам:

• Используйте качественные материалы.
• Обеспечьте правильное подключение к системе отопления.
• Регулярно проверяйте и обслуживайте систему.

Заключение

Установка водяного теплого пола под стяжку – это сложный, но выполнимый процесс, который требует внимания и точности. Следуя нашей инструкции и советам, вы сможете создать уютную и теплую атмосферу в вашем доме.

Связанные вопросы и ответы:

Какие материалы необходимы для установки водяного теплого пола под стяжку

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция . Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция . Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб . Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка . При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие . Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Как подготовить пол к укладке труб

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

• скорость теплоносителя растет;
• улучшается циркуляция в радиаторе;
• батарея прогревается равномерно, что важно при нижнем подключении.

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Какие инструменты нужны для монтажа своими руками

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Как рассчитать необходимое количество труб и их раскладку

Подключение теплого пола к твердотопливному котлу

Многие регионы нашей страны до сих пор не имеют подключения к магистралям с природным газом, поэтому отопление в домах приходится делать с помощью электрических или твердотопливных котлов. С электрическими часто возникают сложности с мощностью – не всегда сети выдерживают значительные дополнительные нагрузки. Да и наличие электроэнергии непостоянное. Единственным выходом для создания полностью автономного и надежного отопления считается твердотопливный котел, с помощью которого можно подключить теплый пол по всей площади дома.

В настоящее время существует несколько вариантов систем отопления на твердотопливных котлах, каждая имеет свои особенности и эксплуатационные характеристики. Для облечения выбора оптимального метода в конкретном случае необходимо ознакомиться с разновидностями котлов и схемами подключения. Это поможет понять критерии выбора твердотопливного котла и теплого пола, избежать дополнительных финансовых затрат при одновременном создании комфортных условий проживания.

Преимущества теплых полов

Помещения обогреваются за счет передачи энергии от горячей батареи в воздух. Энергия теплого пола от твердотопливного котла передается тремя методами:

контактным;

за счет конвекции;

инфракрасными лучами.

Первый и третий метод можно исключить, в бытовых системах отопления их значение стремится к нулю. Главный способ нагрева помещений осуществляется конвекцией – естественным движением нагретого от горячей поверхности воздуха вверх и опускание холодного вниз.

Но возникает проблема – максимальная температура воздуха в помещениях располагается под потолком, в зоне пребывания людей он нагревается менее эффективно. Как следствие – большой расход тепла и холодные полы. Теплые полы от дровяного котла решают эту. Выбор схемы подключения теплого пола завершающий этап, на первом следует определиться с типом и свойствами твердотопливного котла.

На какие технические характеристики обращать внимание

Во время выбора твердотопливного котла и теплых полов следует обращать внимание на следующие характеристики.

Мощность и отапливаемая площадь

Мощность указана в киловаттах, отапливаемая площадь в квадратных метрах. Чем выше показатели – тем больше помещений может обогревать котел. Но существует два нюанса.

Система отопления рассчитывается на объем помещения. Для того чтобы упростить расчеты, объем делится на высоту комнат и в тех. данных указывается только площадь пола. Нюанс в том, что во всех случаях принимается стандартная минимальная высота потолков, сегодня в РФ она составляет 2,4 м. Соответственно, если потолки в квартире или доме выше, то отапливаемую площадь следует пересчитывать. К примеру, если отапливаемая площадь котла в документации указана 100 м², а фактическая высота потолка 2,75 м, то реально котел может отопить:

Дополнительно необходимо принимать во внимание потери энергии сквозь фасадные стены.

Второй нюанс касается мощности. Она рассчитывается при идеальных показателях влажности и теплотворности твердого топлива. На практике достичь таких параметров дров почти нереально, влажность почти всегда выше, а теплотворная способность ниже расчетных данных. Во время планирования подключения теплого пола к твердотопливному котлу необходимо делать запас по максимальной мощности в пределах 15­–20%.

В настоящее время ковкий чугун используется редко, большинство моделей изготовлены из стали. Размеры и вес дровяного котла для теплого пола надо подбирать не только с учетом площади технического помещения, но и допустимых нагрузок на половые перекрытия. Масса котлов может составлять сто и более килограмм, это значение может быть не предусмотрено проектом строения.

Тип горения

Тип котла зависит от метода горения топлива и способа передачи тепловой энергии к теплоносителю. Имеется несколько видов.

Котлы длительного горения. Пример – Huntel, в качестве топлива может применяться любой вид топлива: уголь, дрова, паллеты, брикеты, отходы древесины. Устройство котла традиционное, большинство имеют механическое или электрическое оборудования контроля температуры нагрева и длительности горения. Данный твёрдотопливный котел идеально подойдет для устройства теплого пола, схема подключения может использоваться любая.

1. Котлы верхнего горения. Поджог топлива верхний, по мере сгорания топлива пламя опускается вниз, теплообменник расположен в стенках корпуса. Есть существенный недостаток – новую партию топлива можно закладывать только после полного выгорания предыдущей.

Каков оптимальный диаметр труб для теплого пола

Системы водяного теплого пола (ссылка на статью) стали темой жарких споров. Кто-то считает, что такие конструкции укладываются "на века" и безупречно служат. Однако многие отказываются от них по причине трудоемкости монтажа и дорогостоящего оборудования. Чтобы вам было проще принять решение, разберем минусы и плюсы системы.

6 ключевых преимуществ:

• Теплые водяные полы потребляют меньше электроэнергии , чем электрические. А значит, они экономически выгоднее.
• Теплые полы жидкостного типа подходят для капитального обогрева помещений . Эффект будет особенно ощутим в комнатах высотой до 1.7 м.
• Такой вид теплого пола прост в эксплуатации и редко подводит.
• Жидкостный теплый пол абсолютно безопасен для здоровья . Он не сушит воздух, не издает шума и вредных излучений.
• Система быстро и равномерно нагревает комнату . Даже после выключения конструкции жидкий теплоноситель в контуре надолго сохраняет температуру.
• Гидравлический теплый пол сочетается практически со всеми финишными отделочными материалами : паркетом, плиткой, ламинатом, линолеумом, пробкой.

Теперь о минусах:

Главный недостаток — риск протечек . Если обнаружится такая неполадка, придется демонтировать напольное покрытие и вскрывать стяжку. Поэтому лучше сразу выполнять монтаж "на совесть".

Кстати, монтаж конструкции довольно трудоемкий . Поэтому лучше поручить дело специалистам или изучить техническую сторону вопроса. А после укладки трубопровода обязательно протестируйте систему и изучите правила эксплуатации теплого пола.

Еще один минус системы жидкостного пола — дорогостоящее оборудование. Придется приобретать котел, коллектор, насос, датчики. Зато эти приспособления позволят не зависеть от центрального водоснабжения.

Важно! Некоторые жители многоэтажных домов пытаются запускать теплый пол от центрального водоснабжения. Такие работы обязательно придется согласовывать с коммунальными службами. Однако одобрение случается редко, поскольку при интеграции обогревательной конструкции резко повышается нагрузка на общую систему.

Как подключить систему теплого пола к котлу

Одним из наиболее распространенных материалов для уплотнения гидравлических соединений является резина. Резиновые уплотнители имеют высокую эластичность и способны принимать форму поверхностей, на которые наносится давление. Это позволяет обеспечивать герметичность соединений даже при значительных колебаниях давления в системе.

Еще одним эффективным материалом для уплотнения является полиуретан. Полиуретановые уплотнители обладают высокой износостойкостью и хорошей химической стойкостью. Они также способны выдерживать высокие давления и температуры, что делает их идеальными для работы в условиях сильных нагрузок и агрессивных сред.

Для герметизации резьбовых соединений в гидравлических системах часто используются специальные герметики. Герметик для резьбы создает надежную герметичную прокладку между резьбовыми поверхностями и предотвращает утечку гидравлической жидкости. Эти герметики обычно обладают хорошей адгезией к металлам и резине, а также способны выдерживать высокие давления и температуры.

Кроме того, в системах гидравлики широко применяются специальные уплотнительные кольца и сальники. Уплотнительные кольца изготавливаются из резины или полиуретана и устанавливаются в различные элементы системы, чтобы предотвратить утечку гидравлической жидкости через щели и зазоры. Сальники обеспечивают герметичность между движущимися элементами системы и особенно важны для мест, где требуется высокая защита от внешней среды, например, от пыли или влаги.

Использование специальных материалов и уплотнительных средств является необходимым условием для обеспечения надежной работы гидравлической системы и предотвращения гидравлических утечек. Правильный выбор таких материалов и регулярное их обслуживание позволит значительно продлить срок службы системы и снизить расходы на ремонт и замену оборудования.

В чем ключевые отличия между водяным и электрическим теплым полом

Выбрать пластиковые окна с нужными характеристиками — только половина дела. Правильная установка — второе необходимое слагаемое успеха.

Как и в любом деле, в установке пластиковых окон существует множество тонкостей. В одной статье невозможно рассмотреть их все. Однако за более чем полувековую историю существования пластиковых окон собрана обширная статистика об ошибках в монтаже. В этой статье мы расскажем о самых распространённых ошибках , объясним, чем они грозят и как их предупредить.

Упрощённо, установка пластикового окна проходит в три этапа:

• Подготовка проёма к установке.
• Закрепление оконной рамы.
• Уплотнение швов и герметизация стыков, установка отливов.

Типичные ошибки при установке пластиковых окон:

• некачественная подготовка проема для установки окна в зимнее время;
• нарушения при фиксации оконной рамы в проеме;
• использование некачественных материалов для уплотнения и герметизации или нарушения в процессе;
• неправильная установка отлива, подоконника и откосов.

Печально, но ошибки в монтаже чаще всего происходят из-за банальной экономии или спешки. С одной стороны, клиенты просят сделать подешевле. С другой стороны, монтажники пропускают важные технологические операции просто для того, чтобы выполнить работу побыстрее. Ведь зачастую они получают оплату только за сам факт установки окна; проблемы, если и появятся, то лишь в более или менее отдалённом будущем и волновать их уже не будут.

Увы, никто не заинтересован в правильной установке окон больше, чем владелец дома или квартиры.

Строгое выполнение всех технологических операций гарантирует максимальный срок службы окна. Небрежный и/или неправильный монтаж может значительно ухудшить теплоизоляционные характеристики окна и создать проблемы в эксплуатации.

Как обеспечить герметичность системы, чтобы избежать утечек

Начнем с простых способов, как проверить качество стяжки пола. Постепенно перейдем к профессиональным.

1. Оцените внешний вид стяжки

• Она должна быть ровной Без ям, бугров, разводов и трещин.
• Какой цвет у вашего покрытия? Хорошо, если серый. Заметили рыжие, коричневые, желтые цвета? Скорее всего, в растворе много песка. Чтобы проверить подозрения, поводите ногой по полу. Плохо, если материал «пылится», выделяются отдельные песчинки. Это минус прочность. Хороший бетон не должен крошиться.
• Она должна быть ровной Без ям, бугров, разводов и трещин.
• Есть ли свободные отступы, борозды по периметру стяжки? Например, между полом и стенами? Мастера специально оставляют такие разграничители. Их называют деформационными швами.
  Высыхая, раствор может расширяться. Если ему некуда «расти», начнет трескаться. Вода из напольного покрытия может уйти в стену, нарушится технология сушки. Это приведет к трещинам, отслойке материала.

Принимая работу, проверьте, есть ли между стенами и стяжкой что-то из перечисленного. Демпферная лента, изолон, подложка от ламината, рулонная изоляция либо другой эластичный материал.

На больших площадях покрытия (6 х 6 метров), у основания колонн тоже должны быть специальные борозды.

Те самые деформационные швы. Их оставляют для расширения раствора при высыхании. Швы уменьшают нагрузку при усадке здания.

2. Убедитесь, что раствор высох

Нельзя укладывать плитку, ламинат и прочее на не высохшую стяжку. Если правило проигнорировано, отсутствует контроль, может появиться плесень.

Для проверки подойдет полиэтиленовая пленка. Квадрат метр на метр. Положите ее на стяжку. Зафиксируйте по краям скотчем. Оставьте на сутки. По приходу нужно оценивать есть ли конденсат под пленкой. Если есть, смесь еще не высохла.

Некоторые используют для проверки стеклянную банку. Устанавливают горлышком к полу. Через сутки смотрят, есть ли конденсат в емкости.

3. Проверьте пол на ровность, скрытые дефекты

• Послушайте его Возьмите молоток или другой увесистый металлический тупой предмет. Постучите по покрытию. Должный звук — звонкий, но «плотный».
  Если звук глухой, стяжка «бухтит», значит, есть пустоты. Это основание делать новый пол.
• Как проверить стяжку пола на ровность? Понадобится рейка-правило Оптимально брать двух-, трехметровое правило. Желательно, чтобы был пузырьковый уровень для пущей точности.
  Прикладываем правило. Ищем между ним и полом пустоты, неровность. Строительный норматив допускает просвет до 2 мм.
  Пузырек воздуха в уровне строго по центру? Пол ровный.
  Это самый простой и точный способ, как проверить ровность стяжки.
• Есть ли свободные отступы, борозды по периметру стяжки? Например, между полом и стенами? Мастера специально оставляют такие разграничители. Их называют деформационными швами.
  Высыхая, раствор может расширяться. Если ему некуда «расти», начнет трескаться. Вода из напольного покрытия может уйти в стену, нарушится технология сушки. Это приведет к трещинам, отслойке материала.

Какие основные ошибки следует избегать во время установки

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

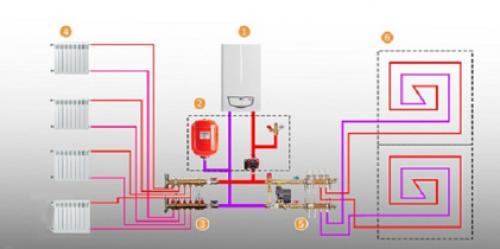

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2— группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; — радиаторы отопления; — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; — контуры тёплого пола.

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Как протестировать систему перед заливкой стяжки
