Розетки для электроплиты установка. Параметры плит
Розетки для электроплиты установка. Параметры плит
Перед тем как подключать варочную панель и духовой шкаф, необходимо сделать выбор соответствующих розеток и кабелей, в полной мере отвечающих требованиям электробезопасности. Розетки следует выбирать в соответствии с техническими характеристиками подключаемых приборов. Практически все духовые шкафы и варочные панели выпускаются в одно- или трехфазном исполнении, мощностью от 2,5 до 10 киловатт. Для каждого типа следует использовать только те материалы для подключения, которые им соответствуют.
Все бытовые устройства, мощностью не более 3,5 кВт оборудуются стандартными разъемами розеток на 16 ампер, рассчитанными на 220В. Розетка для духового шкафа подключается с помощью обыкновенного кабеля через вилку на 16А. Такой вариант применяется в случае независимого подключения.
Варочная панель не укомплектована вилкой, поэтому подбирается сразу весь комплект: вилка и розетка. Если мощность прибора находится в пределах от 3,6 до 7,0 киловатт, тогда используется только силовая розетка для варочной панели на 32А, рассчитанная на работу при напряжении 220 вольт. Вилка рассчитывается на такую же силу тока. Особое внимание следует уделить заземлению, обеспечивающему безопасную эксплуатацию устройства.
Довольно часто встречаются кухни, где отсутствует розетка для подключения необходимого оборудования. Поэтому в первую очередь нужно заранее уточнить, при каком напряжении работает варочная панель и духовой шкаф. Кроме того, необходимо внимательно изучить схему подключения, рекомендованную производителем и места подключений на самих устройствах.
Работа варочных панелей может происходить при напряжении 220 и 380 вольт. Бытовые духовки работают только от 220 В. Во всех клеммах еще на заводе установлены перемычки, позволяющие функционировать при однофазном напряжении.
При выполнение подключения варочной панели и духового шкафа в одну розетку, для них в электрощите устанавливается отдельный защитный автомат, от которого и прокладывается питающий кабель. Их параметры рассчитываются в соответствии с предполагаемой нагрузкой. Далее кабель подключается к розетке и устройства можно запускать в работу. В некоторых случаях вместо розетки применяются специальные клеммные колодки, закрепляемые на стене.
Розетка для электроплиты 380в. Подготовка щитовой
Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.
Фото — силовая розетка в разобранном виде
Важные требования к электрической сети и проводке:
- Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
- Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
- Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
- Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
- Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
- Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.
Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.
Как подключить электроплиту к обычной розетке. Можно ли подключить электроплиту к обычной розетке
Сегодня в мире электрических плит производят стеклокерамические электроплиты, плиты с индукционным нагревом и обычные электроплиты. Подключение электроплит не отличается для всех плит и не составляет труда многим, без знаний в электрике. Электрические плиты можно подключать к однофазным или трехфазным сетям.

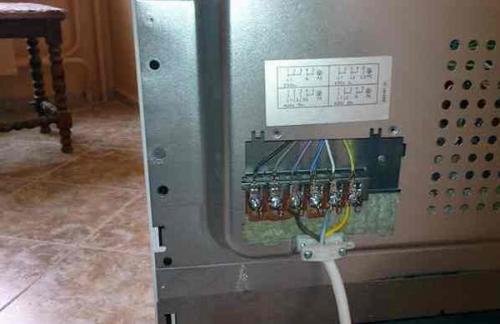

Вид клеммной колодки для подключения электроплиты
При мощности плиты до 3 кВт, подключают ее через предохранитель 13А и вилку с розеткой также рассчитанных на 13А. Если мощность электроплиты выше 3 квт, то ее подключают через отдельный кабель от входного электрощита.
Правильное подключение электроплиты своими руками
Перед подключением проводят 3-х жильный кабель с сечением 6 мм² от подъездного электрощита до квартирного щита. Для однофазной сети в квартирном щите вводной автомат нужно ставить на 40А. Другой отдельный автомат на плиту ставится на 32А.
Рядом с автоматом в щите устанавливается устройство защитного отключения на 32А с током отключения 30 мА. При трехфазной сети ставиться автоматический выключатель 3-х полюсный и током 16А, рядом устанавливают 4-х полюсное трехфазное УЗО на 25А и током отключения 30 мА.
Монтажная схема подключения электроплиты к трехфазной сети
Какой выбрать кабель и розетку для подключения электроплиты
В случае однофазной сети розетку с вилкой берут на 32А с тремя контактами — это фаза, ноль и защитное заземление. Если подключение нужно сделать к трех фазной сети, то используют уже 5 ти контактную розетку с вилкой, рассчитанную на подключение фаз L1, L2, L3, ноля и защитного заземления.
Для однофазной сети кабели ставят марки ВВГ — 3х6 – 3-х жильный, медный на 6 мм². При отсутствии электрической колодки на электроплите подключение кабеля делают пайкой или методом опрессовки. Для трехфазной сети сечение медных жил кабеля берется 2,5 мм² и более.
Если мощность электроплиты выше 3 квт монтаж кабеля ведут по кабельному каналу от квартирного щита до розетки электроплиты. Использовать этот кабель для других целей запрещается. Правила проведения электропроводки в деревянном доме различаются.
Варианты подключения электроплиты своими руками
Подключая силовой кабель для электроплиты нужно соблюдать правильную цветовую маркировку жил кабеля. Для нулевого провод используют голубой, или оттенки голубого цвета, желто — зеленый цвет провода используется для маркировки защитного заземления PE. Фазовые провода могут быть окрашены в белый, коричневый, черный, а также в красный, серый и другой цвет.
Подключение электроплиты в однофазной сети
При таком подключении все клеммы обозначенные L1, L2, L3 на колодке питания электроплиты закорачиваются, т.е. ставится перемычка медным проводом 6 мм².

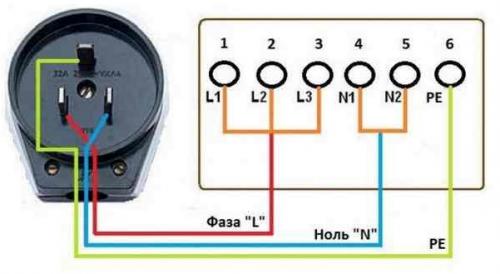

Схема подключения электроплиты в однофазную сеть
Клеммы N1 и N2 тоже закорачиваются перемычкой и подключают к проводу N, клемму PE подключают к защитному заземлению. Клемма PE всегда установлена на корпусе электроплиты.
Электроплиты можно подключить по 2-х фазной схеме
По 2-х фазной схеме подключение делают по схеме. Между двумя фазами L1, L2 прикручивают перемычку и подключают фазный провод А, на клемму L3 подключают фазу С.

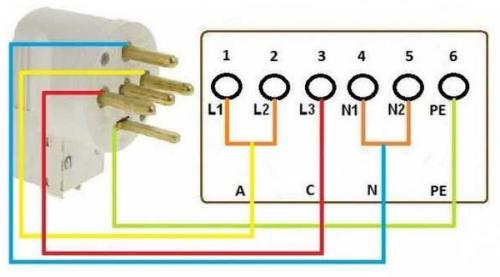

Схема подключения электроплиты в двухфазную сеть
Клеммы N1, N2 закорачиваются перемычкой, клемма с обозначением PE подключается к защитному заземлению (проводу желто — зеленого цвета).
Подключение 3-х фазной сети к плите
В трехфазной сети к клеммам L1, L2, L3 подсоединяют фазы A, B, C. Не нужно здесь искать правильное чередование фаз, подключать можно фазы в любой последовательности. Электроплиты можно подключать в электросетях систем с общим защитным заземлением TN-S и с отдельным защитным заземлением TN-C-S.

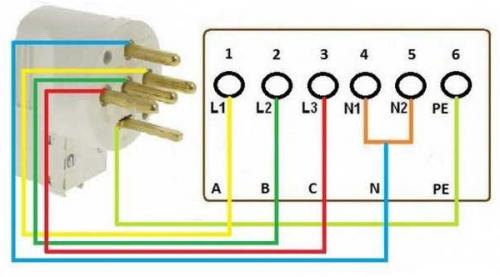

Схема подключения электроплиты в трехфазную сеть
Если отсутствует такое заземление, то его необходимо сделать и вывести на клемму PE квартирного или домового электрощитка. Похожие электрические приборы как духовой шкаф, различные по конструкции варочные панели и разновидности электрических плит, подключается таким же образом. Для разной мощности электроприборов рассчитывается свое сечение кабеля.
