Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

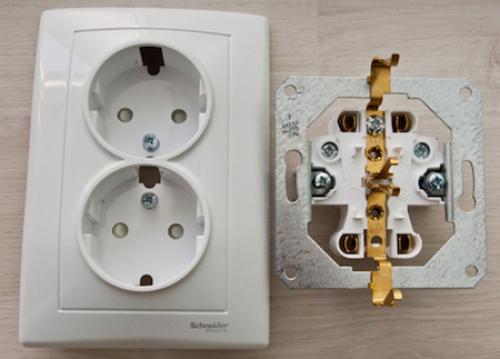

Внешний вид двойной розетки

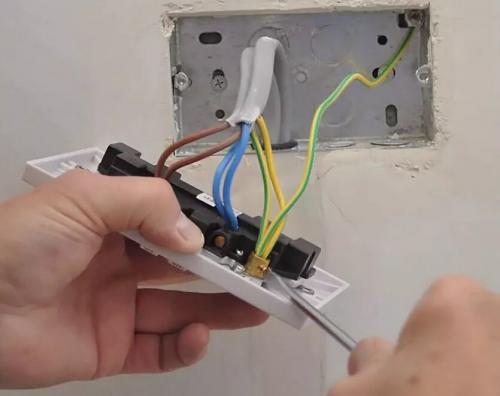

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после - затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Двойная розетка в два подрозетника. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

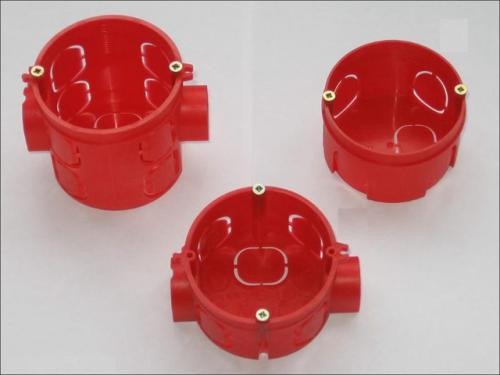

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

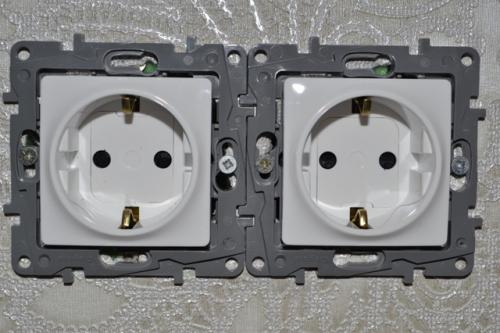

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

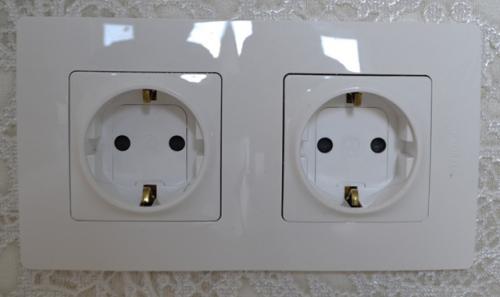

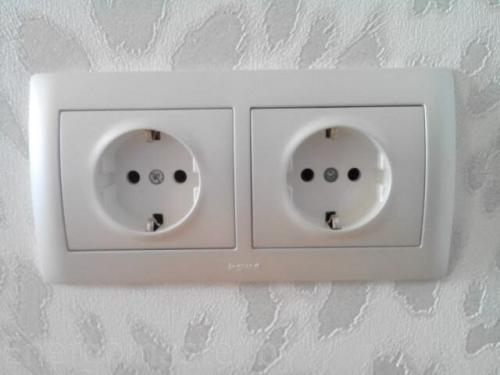

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

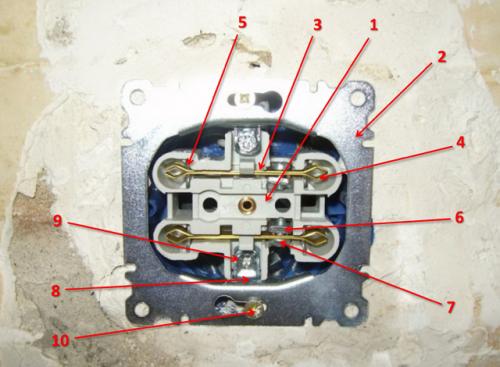

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

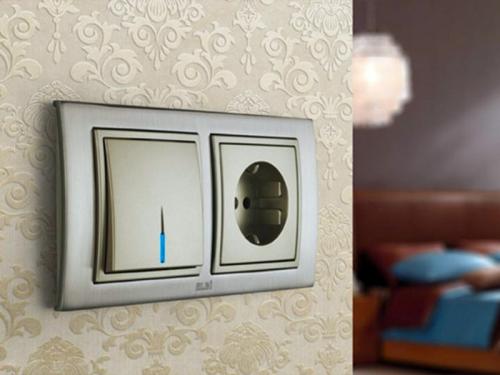

Как подключить двойную розетку и выключатель. Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Виды двойных розеток. Основные виды двойных розеток

Любые типы электрических розеток в том числе и юсб предназначены для включения в сеть различных приборов. Конструкция включает в себя основную или рабочую часть с контактной группой, и крышку, предохраняющую внутренний механизм от внешних воздействий.

Нередко возникает проблема в связи с невозможностью подключения дополнительного устройства из-за отсутствия свободных розеток. Поэтому у владельцев квартир все большую популярность приобретает двойная розетка, установленная в один подрозетник. Практически все модели оборудуются контактами для подключения заземляющего провода.

Соединенные двойные розетки представляются в виде отдельных устройств, установленных на близком расстоянии друг от друга. Однако, как показывает практика, данный вариант не отличается эстетичностью и требует дополнительного сверления стены под еще один подрозетник.

Более удобным считается моноблок, выполненный в виде двойной розетки. Он может устанавливаться на старое место с обязательной заменой имеющейся монтажной коробки и не вызывает значительных разрушений внутренней отделки. В таких моноблоках мощность электрического тока разделяется на две части, и это является их недостатком, особенно заметным при одновременном подключении бытовых приборов.

В зависимости от модификации, моноблоки с двойными розетками разделяются на следующие типы:

• Закрытые и открытые. В закрытом варианте отверстия под вилку защищены шторками. Такие розетки применяются в помещениях, где возможно нахождение маленьких детей. Для срабатывания шторок требуется одновременное нажатие на них. Поэтому, если ребенок захочет засунуть в отверстие какой-то предмет, ничего страшного не произойдет. 2-й вариант представляет собой стандартную конструкцию с открытыми контактами.
• С заземлением или без него. В первом случае розетки оборудуются контактами для подключения заземляющего провода. Таким образом, обеспечивается дополнительная защита от токовых утечек на корпус прибора.
• Розетки с дополнительной защитой от действия влаги и с возможностью установки на улице. Влагозащищенные приборы имеют класс защиты IP44, а предназначенные для улицы – IP55.

Изделия могут быть дополнительно промаркированы. Например, буквенное обозначение А указывает на двойную розетку производства США, буква В указывает на контакт заземления.

Как подключить двойную накладную розетку Viko. Выключатели и розетки Viko - монтаж кабеля

Viko или Vi-ko - бюджетное решение по многим вопросам электрики (выключатели, розетки, боксы, автоматы, светильники и т.д.). Производитель, если не ошибаюсь - турецкая компания Viko Elektrik .
Качество продукции можно назвать хорошим. Есть конечно и косяки, но в общих чертах всегда хорошие полимерные корпуса изделий и аккуратно собранная начинка.
В этой небольшой заметке речь пойдёт о специфических розетках и выключателях Viko с зажимным механизмом крепления кабеля. Короче говоря, если вы вдруг купили розетку, раскрутили корпус, а там внутри нет привычного винтового крепежа в контактах, то сразу впадать в панику не стоит. Это - зажимы.

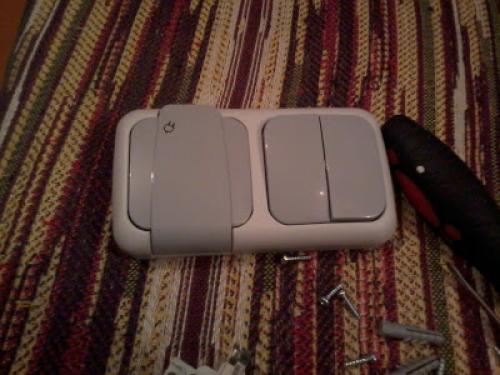

Раскурочиваем двойной блок Viko "розетка + выключатель":

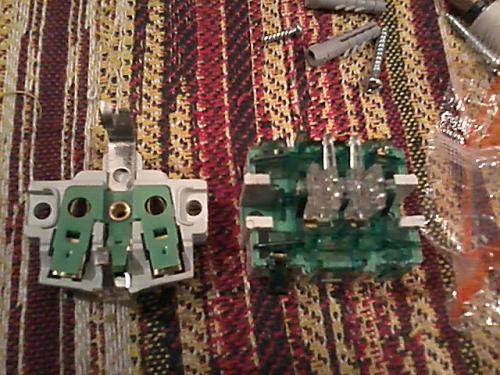

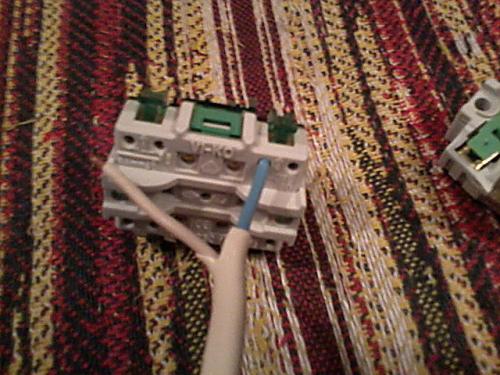

Переворачиваем и смотрим, куда же крепятся провода (кабели):

Как видно на фотографии, в розетке Viko на каждый контакт (фаза и ноль) предусмотрены два одинаковых отверстия. Вставлять кабель можно в любой. Они здесь - для удобства параллельных соединений.

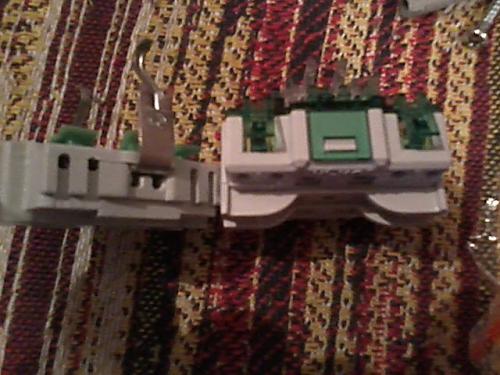

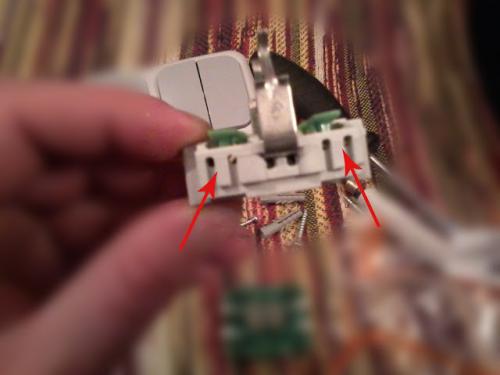

Вверху у каждого контакта есть пластмассовая защёлка (на фото - зелёного цвета). Если на неё сильно нажать, то кабель освободится:

Это не "система нипель", как сначала показалось. Кабель очень хорошо удерживается в клеме, только при покупке интересуйтесь, на какое сечение рассчитана розетка или прикиньте по её мощности (например, розетка на 10А - 1-1.5мм кабель).

Как подключить розетку. Монтаж установочного оборудования схемы розетки

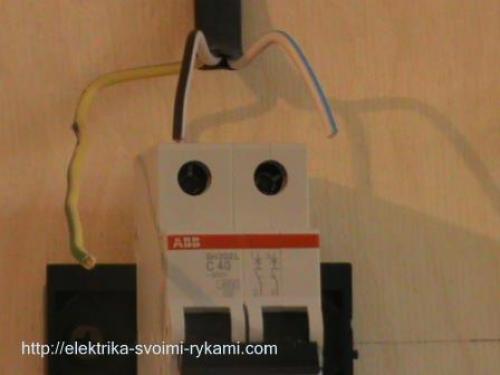

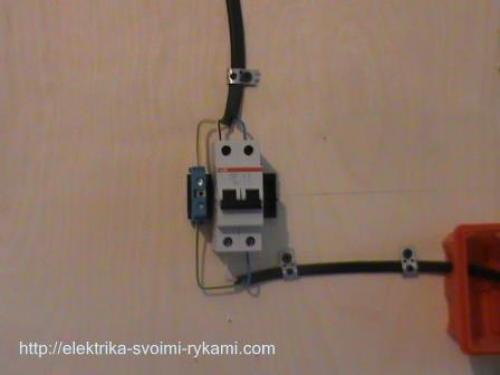

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель,  он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье  бытовые автоматические выключатели . Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье   как подключить двухполюсный автоматический выключатель .

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

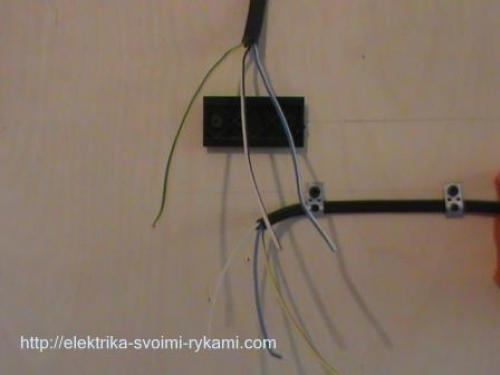

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

• синий - ноль;
• желтый или желтый с зеленой полосой - земля.
• Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

• белый провод с синей полосой - будет нулевым;
• белый провод с черной полосой - фазным;
• желтый с зеленой полосой - земля.

На отходящем (нижнем) проводе:

1. синий - ноль;
2. белый - фаза;
3. желтый с зеленой полосой - земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

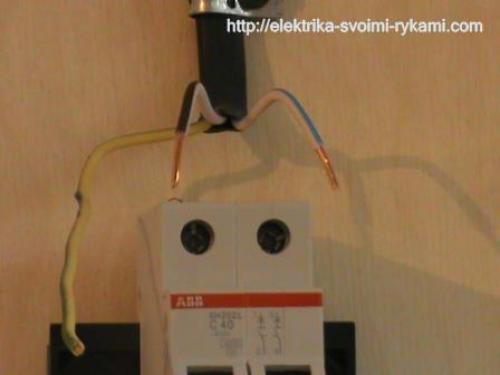

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

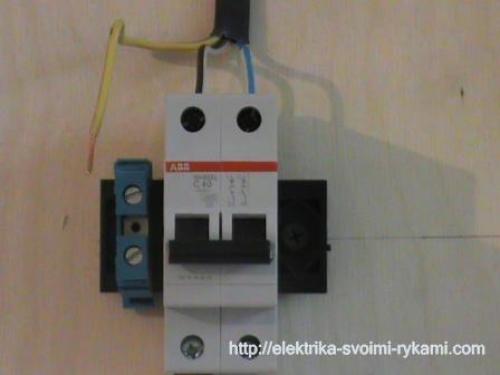

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

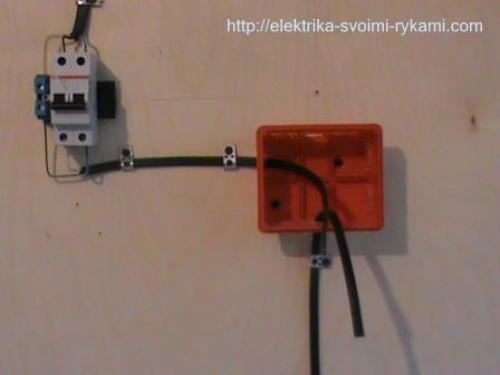

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

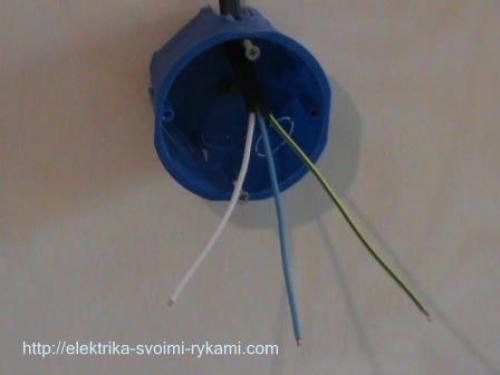

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

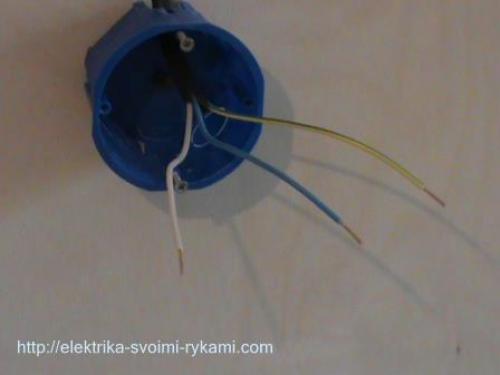

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

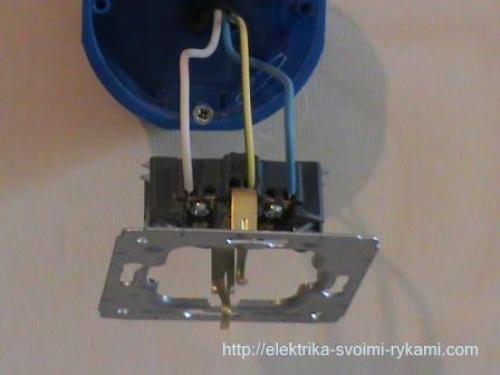

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

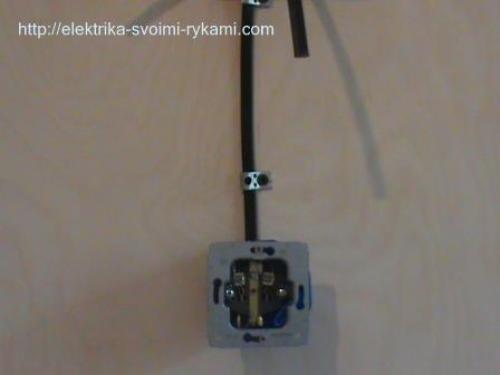

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть.

Переходим к следующему этапу.
