Прежде чем выбрать необходимый метод монтажа, стоит узнать о таком понятии, как «шаг укладки» — определенное расстояние между монтируемыми трубами, которое обеспечивает необходимую теплоотдачу напольного отопления. Например, удельный тепловой поток с шагом 15 см составит от 50 до 100 Вт на кв.м. покрытия.

Стоит отметить, что монтировать трубы с шагом менее 10 см очень трудно, т.к. сгиб трубы имеет очень малый радиус, что может привести к ее заломам и повреждению теплопровода в целом.

Как показывает практика, оптимальным вариантом считается шаг 15 либо 20 см, т.к. при укладке труб с расстоянием более 25 см нарушается равномерное распределение теплого потока в жилой комнате.

В дальнейшем этот параметр нам еще пригодится для расчетов необходимой длины прокладываемого теплопровода.

Змейка

Простейшая схема укладки труб, которую при правильных расчетах и проектировании можно смонтировать своими руками. Трубы укладывают от одной стены к другой и затем подводят обратно к распределительным узлам.

Однако, по тепловому потоку классическая змейка уступает остальным вариантам, поэтому такой метод укладки рекомендуется применять к небольшим по площади помещениям.

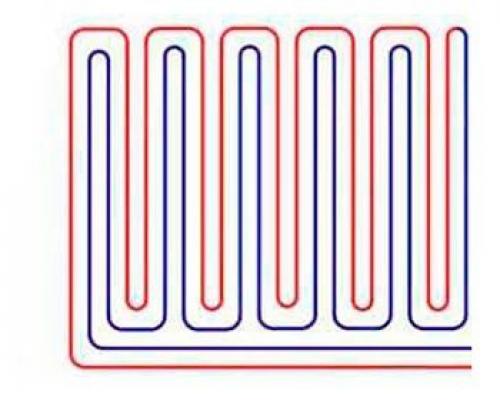

Двойная змейка

Данная схема решает проблему неравномерного распределения теплового потока в жилых комнатах. Двойной ряд трубопровода компенсирует перепад температур, тем не менее могут возникнуть определенные сложности при монтаже труб.

Наибольшая эффективность тепловой отдачи достигается при укладке теплого пола представленным вариантом в узких комнатах.

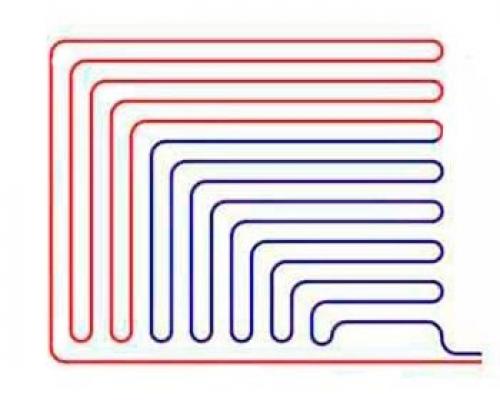

Угловая змейка

Подобная укладка применяется в жилых комнатах с одной или двумя внешними стенами. Вначале тубы выкладываются на холодных участках — вдоль стен, выходящих на улицу, — чтобы избежать значительных тепловых потерь. Такая схема используется также в помещениях, где необходимо выделить зоны с разными температурными режимами.

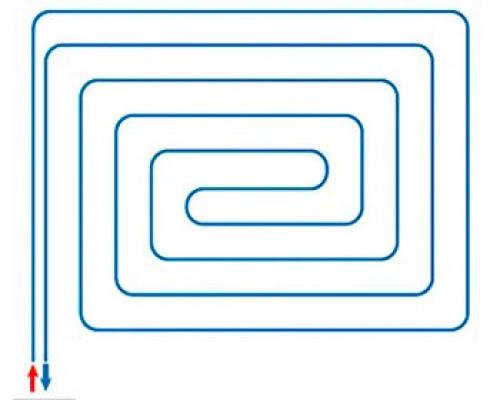

Улитка (спиральная схема)

Один из самых популярных способов монтажа труб водяного теплого пола. Такой метод укладки отличается высокой теплоотдачей и равномерным распределением тепла. В большинстве случаев, где площадь помещение более 15 кв.м., применяется данный вариант монтажа теплого пола.

Описываемая схема обладает низким гидравлическим сопротивлением, что обеспечивается благодаря меньшему количеству поворотов трубопровода и большому углу сгиба. Спиральная укладка начинается вдоль стен и сужается к центру, после чего возвращается к распределительной гребенке.

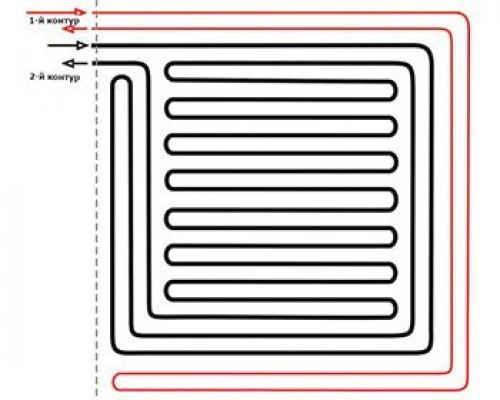

Два контура

В больших по площади помещениях для большей эффективности отопления напольный обогрев рекомендуется разделять на несколько контуров. При этом шаг укладки можно варьировать в зависимости от желаемой теплоотдачи.

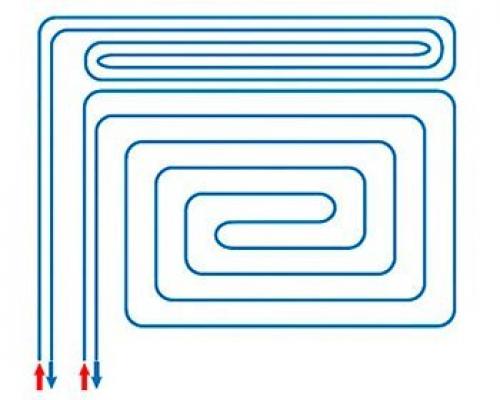

Комбинированная схема

Комбинация змейки со спиральной схемой укладки трубопровода применяется в помещениях нестандартной конфигурации, со сложными изгибами стен или там, где необходимо реализовать несколько вариантов обогрева жилой комнаты.

Расчет длины трубы для теплого пола

Укладка водяного теплого пола требует точных вычислений и тщательно продуманной схемы укладки.

Чтобы правильно рассчитать необходимую длину трубопровода, используют условную формулу:

L=S/N*1,1, где:

• S – площадь комнаты, где будет производиться монтаж напольного отопления.
• N – шаг укладки трубы (измеряется в метрах: 15 см – это 0,15 м).
• 1,1 – условный коэффициент, необходимый для сгибов тепломагистали.

Связанные вопросы и ответы:

Какие преимущества и недостатки имеет теплый водяной пол по сравнению с другими системами отопления

Система теплых полов в доме очень эффективна, поддерживает в помещении комфортную для человека температуру, которая держится в пределах этих значений постоянно. В отличие от радиаторов, теплые полы работают лучше, при этом на трубах нет слоя накипи, которые становятся настоящей проблемой для системы радиаторного отопления. При этом, стоит отметить, что потребление энергии у этой системы гораздо ниже, чем у радиатора. Ведь тепло равномерно распределяется по помещению.

Дело в том, что радиатор установлен в одной точке комнаты. Распределение тепла достигается за счет воздушной конвекции, но чем дальше от радиатора, тем сильнее воздух охлаждается. Чтобы система была эффективной, радиатор создаёт вокруг себя зону избыточного тепла, чтобы прогреть дом за счет конвекции. Но при этом, сам радиатор потребляет кучу энергии, которую даёт ему горячая вода. Система тёплых полов равномерно распределена по всей поверхности пола, подогревая его. В итоге, энергии они затрачивают меньше, особенно при использовании сверхточных терморегуляторов . Такой подход позволяет солидно сэкономить деньги из семейного бюджета.

Ещё одно преимущество тёплых полов – дешевизна их установки и эксплуатации. Особенно, если такие полы монтируются на начальном этапе строительства, или во время капитального ремонта квартиры. Если же, ремонт уже сделан, то ламинат или паркет придётся разбирать, чтобы собрать под ними отопительную систему. Они почти не нуждается в обслуживании, в отличие от обычной системы отопления. Это особенно актуально для частных домов. Ведь трубы делаются из современных, особо устойчивых материалов, срок службы которых составляет несколько десятилетий. Часто разбирать пол не придётся.

Пространство каждой комнаты увеличится. Ведь радиатор больше не нужен, его можно спокойно демонтировать, больше никаких труб, пущенных по стенам и массивных решёток, пространство возле окна можно использовать намного эффективнее.

Главным преимуществом системы тёплого пола является её безопасность для здоровья. В отличие от обычной системы отопления, она не вызывает аллергии. Да, ведь радиатор провоцирует создание конвекционных потоков, а это усиленное распространение пыли в доме, а тёплые полы подобный эффект не создают, это отличный выход для аллергиков. Кстати, пыли в доме после этого также станет намного меньше.

Как выбрать подходящие материалы для теплого водяного пола

Водяной теплый пол — одна из самых рациональных систем отопления, которая при небольших энергозатратах обеспечивает горизонтальный прогрев воздуха в любой точке помещения. Тепло распределяется равномерно, при этом воздух не пересыхает, сохраняется естественная влажность. Дополнительное преимущество — нагревательные элементы не занимают полезной площади помещения, о них невозможно обжечься.

Кроме того, при правильной укладке водяной теплый пол долговечен. Однако из-за особенности своей конструкции система имеет и некоторые недостатки, к которым относится:

Сложный монтаж. Укладка пирога теплого пола — это полноценные строительные работы, занимающие не один день и требующие определенного опыта.

Высокие требования к теплоизоляции помещения. Теплый пол будет эффективным только в хорошо изолированных помещениях. Если теплопотери слишком большие, такая система отопления может выступать только в качестве дополнительной.

Низкая ремонтопригодность. Всегда есть риск протечки трубопровода, устранить которую можно только после снятия финишного покрытия, полного демонтажа всей конструкции и трудоемкого ремонта.

Большой вес конструкции. Масса 1 м² типового пирога теплого пола, предусматривающего заливку бетонного слоя, может достигать 200-250 кг, что ограничивает его укладку на основания с низкой несущей способностью.

Кроме того, есть определенные сложности с монтажом отопительной системы в помещениях с невысокими потолками. Многослойный пирог поднимает пол минимум на 10 см, делая комнату еще более низкой.

Еще одно свойство водяного теплого пола, которое можно рассматривать и как достоинство, и как недостаток, — его инерционность. С одной стороны для нагрева поверхности требуется немало времени, с другой — остывает она тоже очень долго.

Как подготовить помещение к установке теплого водяного пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат , водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Какие этапы установки теплого водяного пола самые сложные и требуют особого внимания

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

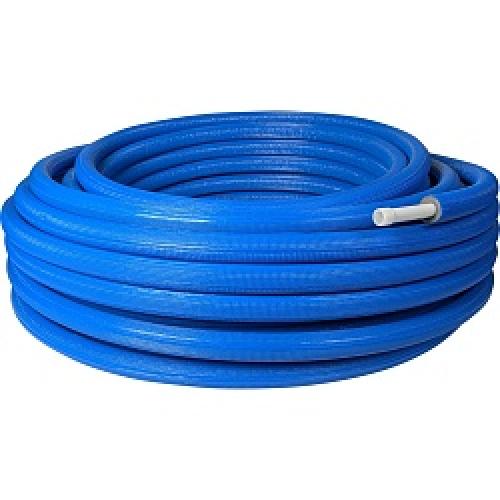

Металлопластиковые трубы

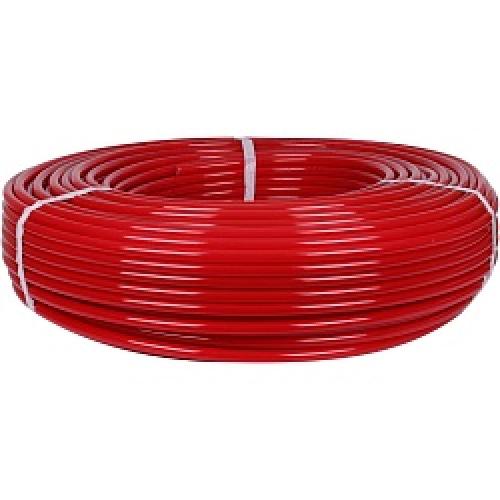

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Какие инструменты и материалы необходимы для монтажа теплого водяного пола

С каким шагом нужно укладывать контуры тёплого пола: 10, 15, 20 или может даже 25 см?

Шаг трубы тёплого пола — параметр расчётный, причём он изменяется в зависимости от места расположения участка контура: вблизи наружных стен шаг трубы меньше, ближе к середине комнаты больше. Чем меньше шаг трубы, тем большую мощность можно получить от тёплого пола. Здесь всё логично и понятно.

Следует констатировать факт, что многие инициаторы работ пропускают такой важный подготовительный этап, как составление подробной схемы раскладки тёплого пола. Хотя для этого достаточно схематично отобразить все контуры в масштабе на листке бумаги.

Такая простейшая подготовка позволит исключить критические ошибки водяного теплого пола на этапе монтажа:

• Схема раскладки труб в каждом помещении;
• Определение размера шага между трубами;
• Разметка раскладки контуров с учётом их метража;
• Выбор мест для размещения коллектора (чем ближе к центру дома, тем лучше);
• Отметка участков прохождения магистралей.

Как уже отмечалось, некоторые участки пола требуют большего внимания. В первую очередь это касается стен, соприкасающихся с внешней средой. Для учёта таких повышенных теплопотерь и более равномерного прогрева пола, укладка трубы вдоль наружных стен выполняется с меньшим шагом. Также для последующего монтажа плинтусов и возможной прокладки инженерных слаботочных систем делается отступ вдоль стен помещений.

Что касается самой раскладки, то существует несколько вариантов укладки труб тёплого пола. Самые распространенные: спираль, змейка, петли, двойная улитка. Раскладывать «змейкой» проще, но если труба длинная, то её «голова» будет тёплой а «хвост» холодным. Лучше всего использовать укладку «улитка». Хотя небольшие участки в пару-тройку квадратных метров можно выкладывать и «змейкой».

Важно обратить внимание, чтобы прямой трубопровод и «обратка» не соприкасались близ коллектора, необходимо всю «обратку» уложить в специальную гофрированную трубу, чтобы избежать губительных для системы температурных перекосов.

Повороты контуров выполняются соблюдением требований к минимальному радиусу изгиба. Обычно он составляет около пяти диаметров трубы. Если пережать трубу, на ней образуется белесый участок — залом. Он свидетельствует об утрате участком трубы своих прочностных характеристик, что повышает риск разрыва. Укладывать фрагмент с таким дефектом в систему тёплого пола не рекомендуется. Следует заменить повреждённый участок, при этом появление лишних стыков в трубопроводе также нежелательно. Лучше избегать состыковок труб, наиболее безопасный вариант — когда стыковые соединения присутствуют только на выходе и входе коллектора.

Как правильно рассчитать мощность системы теплого водяного пола для вашего дома

Функционирование любого типа теплого пола связано с нагревом отделочного декоративного покрытия. Поэтому далеко не любые варианты облицовки в данном случае подойдут.

Все теплые полы делятся на основные разновидности:

Кабельные;

Стержневые;

Карбоновые;

Эластичные инфракрасные;

Водяные.

Для внешней отделки могут подойти: керамическая плитка, ламинат, ковролин, виниловые или полимерные отделочные материалы, фанера, линолеум, паркет.

Рекомендации выглядят следующим образом:

Если система расположена на кухне, в санузле или ванной комнате, лучше всего остановить выбор на классической плитке. Материал не боится перепадов влажности. Цена материала вполне доступна. Также она порадует вас широким спектром фактур, оттенков, типа поверхности и текстуры на любой вкус и бюджет;

Если предполагаются высокие нагрузки механического типа на поверхность, лучше приобрести керамогранитную разновидность такой облицовки. Плитка станет идеальным напольным покрытием для теплого водяного или кабельного пола. Облицовка прослужит долго. Она сохранит первоначальную яркость цвет и оттенок. Обладает высоким показателем теплопроводности. Такой системе можно смело поручить функции основного источника тепла в доме;

Если он выступает в роли дополнительного поставщика, то финишную отделку допустимо сделать из ковролина либо ламината. Они прекрасно накапливают и сберегают, даже если мощность системы всего 110 Вт/м²;

Если вы предпочитаете деревянные материалы, то смело выбирайте качественную натуральную пробку или паркетную доску. Не забывайте, что максимально допустимая граница нагрева составляет 27-300°С в зависимости от рекомендаций производителя. С ними вы сможете ознакомиться в инструкции. В качестве дополнительных источников можно применять радиаторы переносного типа. Избежать ошибок в данном случае поможет качественный анализ потерь тепла. Потом его следует аккуратно сопоставить со схемой действующего теплового потока и мощностью устанавливаемой аппаратуры. Этот показатель можно найти в техническом паспорте.

Как избежать ошибок при укладке труб для теплого водяного пола

Подключение теплого пола к твердотопливному котлу

Многие регионы нашей страны до сих пор не имеют подключения к магистралям с природным газом, поэтому отопление в домах приходится делать с помощью электрических или твердотопливных котлов. С электрическими часто возникают сложности с мощностью – не всегда сети выдерживают значительные дополнительные нагрузки. Да и наличие электроэнергии непостоянное. Единственным выходом для создания полностью автономного и надежного отопления считается твердотопливный котел, с помощью которого можно подключить теплый пол по всей площади дома.

В настоящее время существует несколько вариантов систем отопления на твердотопливных котлах, каждая имеет свои особенности и эксплуатационные характеристики. Для облечения выбора оптимального метода в конкретном случае необходимо ознакомиться с разновидностями котлов и схемами подключения. Это поможет понять критерии выбора твердотопливного котла и теплого пола, избежать дополнительных финансовых затрат при одновременном создании комфортных условий проживания.

Преимущества теплых полов

Помещения обогреваются за счет передачи энергии от горячей батареи в воздух. Энергия теплого пола от твердотопливного котла передается тремя методами:

контактным;

за счет конвекции;

инфракрасными лучами.

Первый и третий метод можно исключить, в бытовых системах отопления их значение стремится к нулю. Главный способ нагрева помещений осуществляется конвекцией – естественным движением нагретого от горячей поверхности воздуха вверх и опускание холодного вниз.

Но возникает проблема – максимальная температура воздуха в помещениях располагается под потолком, в зоне пребывания людей он нагревается менее эффективно. Как следствие – большой расход тепла и холодные полы. Теплые полы от дровяного котла решают эту. Выбор схемы подключения теплого пола завершающий этап, на первом следует определиться с типом и свойствами твердотопливного котла.

На какие технические характеристики обращать внимание

Во время выбора твердотопливного котла и теплых полов следует обращать внимание на следующие характеристики.

Мощность и отапливаемая площадь

Мощность указана в киловаттах, отапливаемая площадь в квадратных метрах. Чем выше показатели – тем больше помещений может обогревать котел. Но существует два нюанса.

Система отопления рассчитывается на объем помещения. Для того чтобы упростить расчеты, объем делится на высоту комнат и в тех. данных указывается только площадь пола. Нюанс в том, что во всех случаях принимается стандартная минимальная высота потолков, сегодня в РФ она составляет 2,4 м. Соответственно, если потолки в квартире или доме выше, то отапливаемую площадь следует пересчитывать. К примеру, если отапливаемая площадь котла в документации указана 100 м², а фактическая высота потолка 2,75 м, то реально котел может отопить:

Дополнительно необходимо принимать во внимание потери энергии сквозь фасадные стены.

Второй нюанс касается мощности. Она рассчитывается при идеальных показателях влажности и теплотворности твердого топлива. На практике достичь таких параметров дров почти нереально, влажность почти всегда выше, а теплотворная способность ниже расчетных данных. Во время планирования подключения теплого пола к твердотопливному котлу необходимо делать запас по максимальной мощности в пределах 15­–20%.

В настоящее время ковкий чугун используется редко, большинство моделей изготовлены из стали. Размеры и вес дровяного котла для теплого пола надо подбирать не только с учетом площади технического помещения, но и допустимых нагрузок на половые перекрытия. Масса котлов может составлять сто и более килограмм, это значение может быть не предусмотрено проектом строения.

Тип горения

Тип котла зависит от метода горения топлива и способа передачи тепловой энергии к теплоносителю. Имеется несколько видов.

Котлы длительного горения. Пример – Huntel, в качестве топлива может применяться любой вид топлива: уголь, дрова, паллеты, брикеты, отходы древесины. Устройство котла традиционное, большинство имеют механическое или электрическое оборудования контроля температуры нагрева и длительности горения. Данный твёрдотопливный котел идеально подойдет для устройства теплого пола, схема подключения может использоваться любая.

1. Котлы верхнего горения. Поджог топлива верхний, по мере сгорания топлива пламя опускается вниз, теплообменник расположен в стенках корпуса. Есть существенный недостаток – новую партию топлива можно закладывать только после полного выгорания предыдущей.

Какие напольные покрытия лучше всего подходят для теплого водяного пола

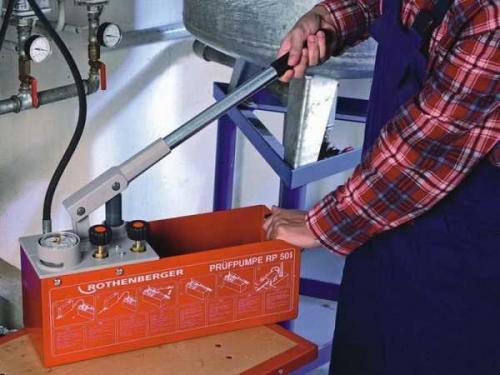

Опрессовка является важной процедурой при укладке водяного теплого пола, поскольку позволяет проверить качество укладки трубопроводов и герметичность арматуры перед заливкой стяжки и укладкой покрытия.

Процесс опрессовки водяного теплого пола обычно состоит из двух этапов:

1. Проверка трубопроводов : В первом этапе необходимо проверить укладку труб на предельное давление в теплом полу теплоносителя. Для этого трубопроводы заполняют теплоносителем (обычно вода) и подвергают их повышенному давлению. Во время этого испытания выясняется степень жесткости и герметичности укладки труб. В случае успешного завершения проверки трубопроводов можно переходить ко второму этапу.
2. Проверка арматуры : На втором этапе необходимо проверить герметичность арматурных элементов системы. Для этого постепенно повышается температура циркулирующего теплоносителя. Можно использовать сжатый воздух для этой цели. Если арматура проходит проверку на герметичность и не обнаруживает утечек теплоносителя, то систему считают готовой для заливки стяжки и укладки напольного покрытия.

После успешной опрессовки и проверки обоих этапов можно выполнять заливку стяжки, а затем проводить укладку напольной плитки или паркета. Это позволяет обеспечить надежное функционирование водяного теплого пола и избежать потенциальных проблем в будущем. В Крыму опрессовку делает наша компания в рамках комплексного монтажа отопления .

Проверяем на предельное давление

При запуске системы водяного пола рекомендуется обратить особое внимание на следующие аспекты:

1. Определение необходимого объема теплоносителя для заполнения системы.
2. Проверка качества укладки и соединения всех обогревательных контуров с распределительным коллектором.
3. Выбор материала и правильные диаметры труб.

Перед началом опрессовки системы своими руками необходимо удалить воздух, находящийся в трубах. Для этого можно подставить ведро к открытому входу перед включением насоса. Чтобы определить количество воздуха в системе, следует закрыть все ветки водяного контура, кроме одной, к которой будет подключен насос. Затем насос следует включить и накачать давление в сети до номинального уровня (4-5 атмосфер). Когда теплоноситель стабильно начнет поступать из трубы, можно считать, что воздух удален из системы. Для большей уверенности можно также выпустить небольшое количество теплоносителя и проверить, чтобы в струе не появлялись пузырьки воздуха. Если укладка проведена правильно, точерез 2-3 минутынасос можно выключить и запустить систему на полное её заполнение теплоносителем до номинального уровня.

Технологические параметры проверки системы своими руками зависят от материала труб. Например, для металлопластиковых труб давление опрессовки должно быть не менее 8 атмосфер, а при первом запуске системы насос должен функционировать не менее 24 часов.

Через сутки давление не должно снизиться более чем на 1,5-2 атмосферы. Для труб из сшитого полиэтилена следует запускать систему, постепенно увеличивая мощность насоса, так как такие трубы могут расширяться и снижать давление в системе. При снижении давления его следует привести до номинального уровня, повторяя процесс три раза. После этого можно удостовериться, что воздух удален полностью, и одновременно проверить качество соединений.

Рекомендуется проводить опрессовку системы водой комнатной температуры (примерно 25 °C), но не ниже 14-16 °C.

Если после проверки и по истечении суток нет обнаруженных утечек, можно считать, что воздух был полностью удален и можно приступать к заливке стяжки, укладке плитки и другим работам.

Тест на предельную температуру

Теплоноситель используется для опрессовки с постепенным повышением температуры. При начале процесса настраивается начальная температура в диапазоне 25-30 °C, затем ее постепенно повышают до 80-85 °C. Проверка проходит быстрее, если используются трубы из металлопластика. В случае труб из сшитого полиэтилена, нагревание и расширение происходят медленнее, что приводит к длительному нагреванию теплого пола.

Также, опрессовка может быть выполнена самостоятельно для проверки качества установки отопительной системы, таких элементов, как воздухоотводчики и вентили. При успешной проверке можно переходить к заливке пола, укладке плитки и завершению монтажных работ.

После проверки рекомендуется постепенно повышать температуру теплоносителя на несколько градусов в день. В течение следующей недели систему можно привести к номинальным показателям, но для труб из полиэтилена этот процесс может занять 2-3 дополнительных дня , так как этот материал медленнее прогревается.

Важно! Опрессовку можно также выполнять с использованием сжатого воздуха. Техника проверки остается идентичной, однако рабочее давление воздуха придется увеличить до 18-20 атмосфер.

Следует отметить, что применение этого метода не рекомендуется в случае использования антифриза в качестве теплоносителя.

Как связать теплый водяной пол с котлом или другим источником тепла

После выбора материалов важно провести качественной монтаж, чтобы не допустить перегрева, трещин в стяжке и дефектов напольного покрытия. Лучше не рисковать и доверить работу опытным мастерам.  При установке системы нужно правильно рассчитать площадь укладки, длину шага кабеля или труб, а еще выбрать подходящие материалы для изоляции и покрытия. Но провести такую работу самостоятельно — сложно.

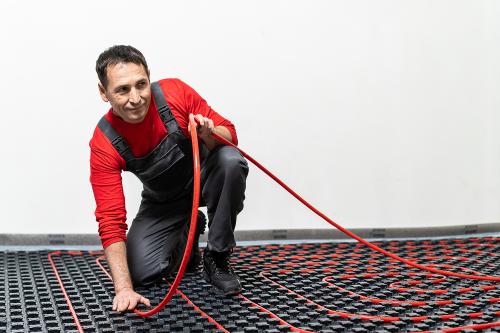

Ошибки монтажа теплого пола не всегда очевидны человеку без опыта, поэтому лучше довериться профессионалам. Например, монтажникам из Клуба РЕХАУ. Про . Мастера помогут выбрать плитку или ламинат, посоветуют надежную систему подогрева, а также правильно настроят блок управления и подключат датчики .

Какие бывают ошибки при монтаже

Установка системы под мебелью или близко к стенам. Прежде, чем приступать к укладке , необходимо сделать разметку площади обогрева. Класть теплый пол под кухонный гарнитур, камин или лестницу нельзя — есть риск повредить систему и испортить мебель. При монтаже стоит отступить от них примерно 10 см — для правильной подачи тепла и экономии энергии.

Некачественно уложенная стяжка. При закладке основания важно не допустить слишком тонкого или слишком толстого слоя стяжки. В первом случае пол будет отдавать тепло неравномерно, во втором — долго греться и остывать.

Для теплых полов лучше не использовать полусухую стяжку. Это пористый материал, который будет плохо проводить тепло. В результате система будет греть недостаточно.

Недостаточное количество материала для стяжки. При подготовке основания пола не стоит экономить цемент, бетон или сухую смесь. Иначе стяжка будет ложиться неровно: в ней останутся пустые места, которые заполнятся воздухом. В результате кабели системы могут перегреться и выйти из строя.

Недостаточная теплоотдача у окон и дверных проемов. Теплоотдача нужна, чтобы компенсировать теплопотери. Если не использовать меньший шаг укладки водяной системы у окон и выхода на улицу, пол в этих зонах будет холодным, а теплопотери — компенсироваться недостаточно.

Как проверить герметичность системы теплого водяного пола перед запуском

Монтаж скрытых нагревательных элементов в основании комнаты давно отработан. Это достаточно простая задача, с которой специалисты справятся за несколько дней. Сверху обычно укладывают ковролин, керамическую плитку или натуральный камень. Не так сложно найти линолеум, ПВХ-плитку или ламинат, который выдержит регулярное нагревание. А вот технология теплого пола под деревянный пол сложнее. Совместимость системы с напольным отоплением зависит от типа, сорта и даже способа монтажа.

Дорогой штучный паркет

Из-за высоких температур быстро рассыхается, теряет привлекательный вид и все свои преимущества. Не любит и резкого изменения микроклимата в квартире. А современные системы для скрытого монтажа способны нагреть ее очень быстро. Поэтому класть их под паркет специалисты не рекомендуют.

Паркетная доска

Этот материал может выдержать испытание теплом. Но выбирать его нужно тщательно, а при укладке соблюдать ряд правил.

• Точно не подойдут бук и клен. Орех и дуб считаются более устойчивыми к рассыханию.
• На упаковке должно быть указано, что доска совместима со скрытой системой отопления, выдерживает периодическое нагревание.
• Фиксировать фанерную подложку на полу нужно не саморезами, а клеем. Металлические крепления могут повредить систему отопления.
• Укладывать доски можно только плавающим способом. Он поможет компенсировать сжатия и расширения, неизбежные при колебаниях температуры и влажности воздуха.
• К системе отопления нужно подключить регуляторы температуры. И устроить дома Сахару не получится. Паркетную доску нельзя нагревать сильнее чем до 28 градусов Цельсия. Температура на поверхности толстого слоя древесины будет ниже.

Особенность дерева — плохая теплопроводность. А сильно нагревать его не советуют. Не стоит ждать от теплого пола под паркетной доской высокой эффективности. Он позволит даже в сильные морозы ходить по дому босиком, не даст замерзнуть детям, предпочитающим играть на полу. Но он не должен быть единственным источником тепла, особенно в регионах с суровыми зимами.

Можно ли монтировать теплые полы под ламинат на деревянный пол?
