Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.

Такая система полива на даче своими руками может быть собрана за день

Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.

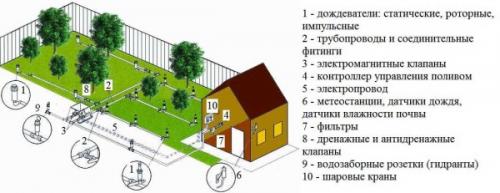

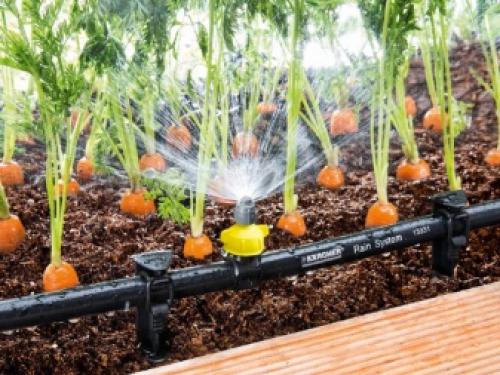

Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».

Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см

Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.

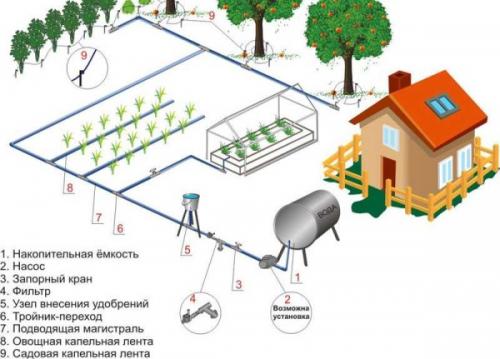

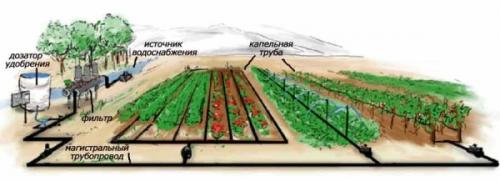

Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.

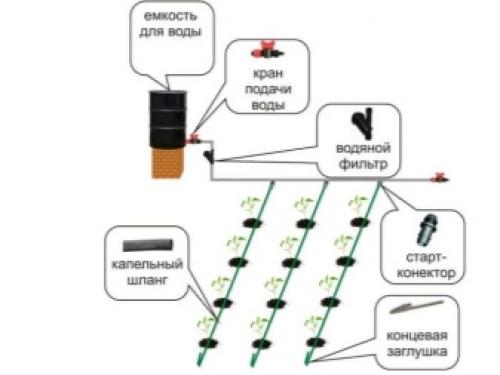

Система полива на даче из емкости

Если в обеспечении влагой нуждается огород,  сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.

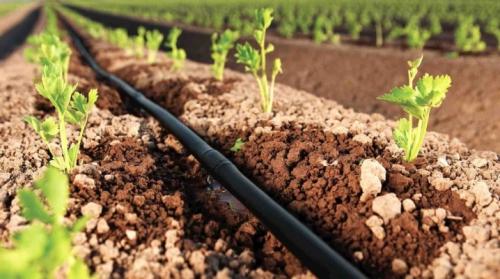

Капельный полив для теплицы своими руками из полипропилена. Как сделать капельный полив своими руками?

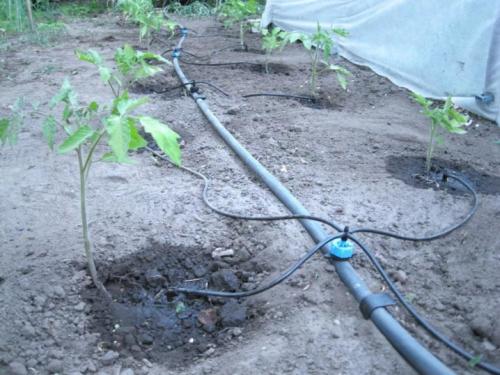

Система капельного полива на сегодняшний день является одной из наиболее эффективных и востребованных, так как позволяет в значительной степени сэкономить время дачника и улучшить состояние культур на участке. Кроме того, благодаря этому можно освободить большое количество пространства на приусадебном участке, которое обычно занимают шланги и другие приспособления. Грамотно созданная система капельного полива позволит избавиться от всех мучений, которые связаны с поливом растений, а также уходом за ними.

Следует отметить, что создать систему капельного орошения можно своими руками, не обладая при этом какими-либо серьезными техническими навыками. На современном строительном рынке можно найти в продаже все необходимые комплектующие, которые позволят получить на выходе грамотно сделанную эффективную систему полива, которая будет в полной степени отвечать всем индивидуальным потребностям человека.

Знакомство с устройством

Система капельного полива появилась еще несколько десятилетий тому назад и за короткий промежуток времени смогла доказать свою эффективность и результативность. Преимущества использования подобной системы были настолько впечатляющими, что она сразу же получила широкое распространение во всем мире. Отличительная особенность капельного полива заключается в том, что вода подается сразу же к корням растений, что улучшает их орошение и позволяет обеспечить максимальный приток воды.

На сегодняшний день существует два способа подачи воды: первый предполагает наливание воды на поверхности стебля, а второй заключается в том, чтобы подавать воду в области корней.

Первый способ считается более простым в монтировании, а вот второй более затратный с финансовой точки зрения, так как придется потратиться на особый шланг или специальную капельную ленту, которая укладывается на грунт.

Кроме того, необходимо провести достаточно большой объем земляных работ, что не каждому человеку под силу. Однако именно данный способ капельного орошения считается оптимальным в регионах, которые характеризуются жарким климатом. Дело в том, что укладка особого шланга от земли способствует испарению минимального количества воды, в результате чего растения получают как можно больше жидкости. Благодаря своим уникальным конструктивным особенностям система капельного орошения может использоваться не только в огородах, но и в теплице. Наиболее эффективна она в процессе выращивания овощей и плодовых культур.

Существует также самотечная система, которая нуждается в наличии специальной емкости, устанавливаемой на высоте полутора метров. Кроме того, такая система характеризуется стабильным давлением воды, а также наличием насоса и контроллера.

Специальные клапаны и манометры обеспечивают стабильную и бесперебойную работу системы, благодаря чему растения получают воду в необходимый момент.

Некоторые варианты системы капельного орошения включают в себя таймер, который открывает подачу воды на определенный промежуток времени, установленный пользователем. Существует также более продвинутая система, которая способна включать и выключать воду в каждой ленте, определяя при этом влажность почвы и состояние воздуха. За работоспособность подобных систем отвечают специальные процессоры, режим работы которых создается при помощи панели управления.

Уникальные технические особенности капельной системы полива обеспечивают огромное количество её преимуществ, среди которых можно выделить следующие.

В значительной степени уменьшается трудоемкость. При необходимости система может быть полностью автоматизирована, в результате чего не нужно будет прикладывать никаких усилий для обеспечения её работоспособности.

Уменьшается количество потребляемой воды. Достичь такого результата удается благодаря тому, что вода подается сразу же под корень, минуя другие зоны.

Исключается необходимость проводить регулярное рыхление почвы. Благодаря постоянной подаче воды в необходимом количестве на почве не образуется корка, в результате чего нет необходимости больше её разбивать. Именно данная процедура обычно занимает достаточно много времени дачников, нанося немалый вред растениям.

В значительной степени повышается урожайность сельскохозяйственных культур, растение лучше развивается. Достичь такого результата удается благодаря тому, что вода подается только в ту зону, которой необходимо больше всего жидкости. Именно это способствует максимально быстрому плодоношению.

При необходимости при помощи подобной системы можно организовать эффективную прикорневую подкормку, что также положительно сказывается на урожайности.

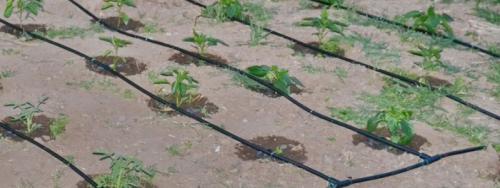

Капельный полив своими руками для дачи без затрат сделай сам. Схема капельного полива

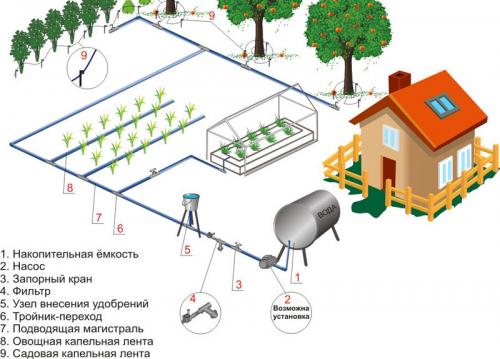

Схема капельного полива – разветвленная водопроводная сеть, которая подводит влагу к корневым системам растений. Схема капельного полива очень проста – сначала из скважины, озера, водопровода или другого источника воды она подается в узел забора воды, а затем, через магистральные трубы и капельные трубки перемещается непосредственно к корням растений. Капельный полив, по сравнению с обычным поливом, не нарушает естественную структуру грунта. Растения не получат ожогов даже при чрезмерной активности солнца, к чему приводит попадание влаги на листья.

Можно создать подобную схему и в теплице, и на открытом грунте. Сделать капельный полив в теплице своими руками следует, чтобы обеспечить растения, не обеспеченные атмосферными осадками, необходимым количеством влаги. Недостаток воды приведет к их гибели. Капельный полив в теплице своими руками – существенное подспорье для человека, который не имеет возможность постоянно ухаживать за культивируемыми растениями.

После того, как вы создадите капельный полив в теплице своими руками, вы заметите значительный рост урожайности растений, заболеваемость растений уменьшится, улучшиться их внешний вид. Это обеспечит вам экономный расход воды. При этом чрезмерного увлажнения поверхностного слоя грунта не произойдет, при нормальном увлажнении более глубоких слоев. Каждое растение будет получать воду в требуемом количестве.

Схема современной капельной системы может быть автоматической – это позволяет определять точную дозировку для каждого растения, поспособствует организации дробного полива. Схема может оснащаться подключенными дождевыми датчиками – если дождь выпал в достаточном количестве, вода подаваться не будет.

Автоматические элементы позволяют определять удобные условия включения полива, к примеру, в ночное время суток, когда в водопроводе или колодце набирается достаточное количество воды. Достаточно высокая цена автоматических элементов оправдывается многочисленными достоинствами подобной схемы – она абсолютно не требует участия человека, поэтому вы можете уезжать с дачи на достаточно долгий период времени.

Система автополива своими руками. Самотечная система полива для сада в степи

Рассмотрим несколько систем капельного полива, применявшихся на участках пользователей FORUMHOUSE.

Участник портала Zyoma был раздосадован итогами одного из первых дачных сезонов на своем участке (бывшая степь с полным отсутствием тени). Два месяца не было дождей, и однажды на дачу не удалось выехать две недели. За это время половина садовых деревьев просто сбросила листья.

Так как на даче не было грядок, вода требовалась только деревьям, тратить ее на степные дикоросы не хотелось. Отсюда первое требование – полив должен быть точечным. Второе требование вытекало из высокого давления (с существенными скачками) в системе водоснабжения на участке, что могло быть чревато срывом шлангов. Значит, полив должен быть безнапорным.

Для устройства самотечной капельной системы полива потребовались:

1. Врезка в бак - 2 шт..
2. Фильтр 1/2 – 2 шт..
3. Штуцер 1/2 для шлага 5 мм.
4. Микрошланг 5 мм - 100 м.
5. Тройники для микрошланга - 50 шт..

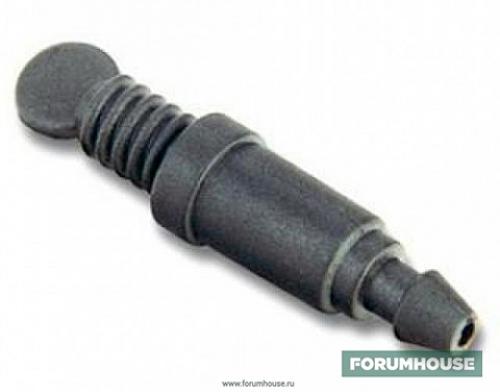

6. Регулируемые капельницы 0-6 л/ч - 60 шт..
7. Емкости для воды – две двухсотлитровых бочки из-под масла – уже были.

Бочки были установлены на четыре паллеты. Для удобства шланги были пришпилены к земле проволочными скобками. Капельницы и тройники просто вставлялись в трубку. Вся система полива (80 метров микрошланга) собирается–разбирается за 10 минут, а для зимнего хранения помещается в полиэтиленовый пакет.

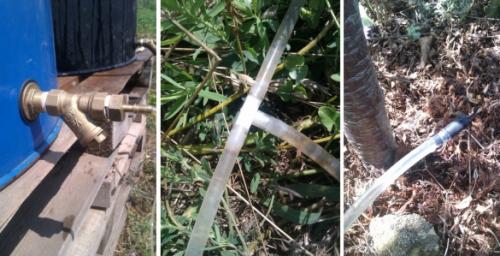

Подробно рассмотреть, как устроена эта система, можно на фотографиях.

Эти две бочки обеспечили полноценный полив сорока плодовых деревьев и кустарников. Для каждого из растений подбиралась оптимальная интенсивность полива.

В зависимости от регулировки капельниц, воды в двух бочках общим объемом 400 литров хватало, в среднем, на 80 часов – то есть, в середине недели приходилось ехать в сад и наполнять емкости. После установки этой системы все поливальные работы стали занимать 10 минут – на выходных, которые проводились на даче, капельницы «приоткрывались», перед отъездом в воскресенье вечером «прикрывались». Это - все.

Ошибка Zyoma была в том, что он выбрал прозрачные микротрубки.

Шланг для капельной системы полива должен быть черного цвета.

Поэтому трубочки зеленели, некоторые капельницы приходилось открывать до отказа, чтобы напор воды смывал ил со стенок трубок.

Напорный полив удобнее безнапорного, он практически исключает заиливание. У Zyoma была мысль полностью автоматизировать систему полива посредством подключения ее к водопроводу через китайский таймер. Эксперимент закончился печально.

Zyoma

Давление в системе у нас довольно высокое и нестабильное (4 с лишним атм. бывает), и все закончилось прорывом трубки в мое отсутствие (минус 30 кубов воды по счетчику, хорошо, что всё под яблоню).

Но в целом, эта система полива хоть и носит статус временной, показала себя хорошо – несмотря на постоянные +40 на солнце, временами переходящие в +50, все растения живы. В следующем сезоне система полива была усовершенствована – так как на 40 плодовых деревьев и кустарников одной микротрубки диаметром 5 мм было все-таки недостаточно, был проложен магистральный шланг большего диаметра, от которого уже делались ответвления диаметром 5 мм.

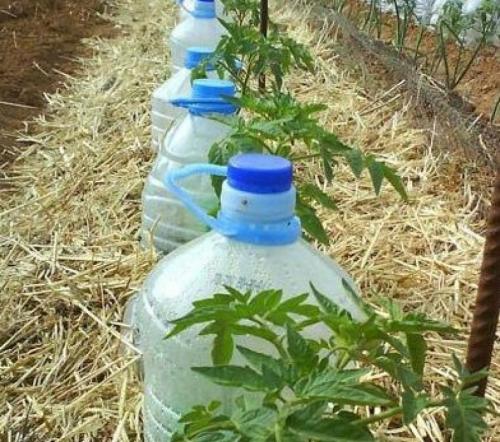

Капельный полив из бутылки 5 литров. Преимущества использования капельного полива на даче

Основные преимущества капельного полива – это получение необходимого количества влаги корневой системой, а также минимальные физические усилия и материальные затраты. Данный вид полива вызывает интерес у многих дачников и садоводов, так как систему капельного полива можно оставлять без присмотра.

Полив грядок с помощью пластиковых бутылок имеет большое преимущество – это практически полная автономность. Так, у человека нет необходимости стоять со шлангом или же носить одно за другим тяжелые ведра для полива растений.

Автоматический капельный полив имеет много преимуществ . Чтобы его эффективность была высокой нужно правильно выбрать капельную ленту .

К сожалению, готовая система капельного полива, подключаемая к централизованному водопроводу, стоит достаточно дорого. Поэтому дачники и садоводы придумали хорошую альтернативу – применять старые использованные пластиковые бутылки. Разумеется, этот вариант не является полностью автономным, поскольку время от времени в тару нужно будет доливать воду.

Но, тем не менее, такой полив сводит к минимуму человеческие ресурсы , благодаря чему вы сможете уделять больше внимания другим делам или же потратить время на отдых. Капельный полив с использованием пластиковых бутылок имеет следующие преимущества:

• Отсутствие необходимости закупки материала. Пластиковые бутылки – это то, что так или иначе можно найти практически в каждом доме;
• Простота исполнения. Следуя несложной инструкции, все можно сделать самому, даже если у вас отсутствует опыт создания подобных систем;
• Экономия. Такой полив позволяет значительно сэкономить время и силы, которые затрачиваются на традиционные виды полива;
• Простота эксплуатации. Все, что требуется сделать – это обойти огород и заполнить водой емкости;
• Рациональность полива. Вода сразу поступает под верхний слой почвы, питая корневую систему растений. Также вода не будет разливаться по большой территории и испаряться из-за высокой температуры в летний период. Таким образом, самодельный полив благоприятствует полноценному развитию и последующему укреплению корневой системы растения;
• Отсутствие переувлажнения. Во время полива из шланга в лунках часто образуется так называемое "болото". Капельный полив помогает избежать этого;
• Уменьшение роста сорняков . Также эта система позволяет не увлажнять лишнюю поверхность. Таким образом, не создаются благоприятные условия для роста всевозможных сорняков, а это, в свою очередь, облегчает уход за земельным участком .

Как сделать систему полива. Как выбрать и установить систему полива для дачи

Эта статья для всех, кому надоело бегать с лейкой. Вы можете потратить несколько дней на организацию системы полива, зато потом поливать сад нажатием пары кнопок.

Из чего состоит система полива

• Источник воды (водопровод, скважина, колодец или бочка + насос)
• Система труб, креплений и шлангов
• Источники орошения: дождеватели, насадки, капельные шланги и т.п.

В систему можно объединить разные устройства полива – под разные территории и виды растений.

Источник воды

Выбирайте насос в зависимости от источника воды и его удаленности от потребителей. Обращайте внимание на тип насоса: для загрязненной или чистой воды.

• Для колодцев, скважин и бочек – погружные. На веревке опускаются внутрь и могут подавать воду с большой глубины.
• Для водоёмов – поверхностные. Они устанавливаются на земле, к воде подводится шланг. Для их работы нужен всасывающий фильтр с обратным клапаном. Он не даёт воде вытекать из шлангов и насоса после его отключения, защищая аппарат от «сухого хода».
• Насосные станции подают воду с глубины до 10 м на высоту 45-55 м и обладают производительностью 3-8 м3/ч. Работают не постоянно – включаются вместе с потребителем воды.

Шланги

Неармированные самые лёгкие, удобны для ручного полива. Для выкачивания воды -армированные или заборные шланги. Они устойчивы к температурным перепадам, не заламываются, выдерживают высокое давление.

Полив прямой струёй размывает грунт и оголяет корни. Распыляющие насадки делают поток мягче и экономят воду. Пистолетные насадки удобно лежат в руке, в зависимости от режима, подходят и для полива и для опрыскивания.Телескопические модели подходят для обработки труднодоступных мест, а также мытья дома, машины или душа.

Управление системой полива

Для автоматического полива вам понадобятся : таймер полива, датчики увлажнения и дождя.

• Таймер (контроллер) включает подачу воды в определенное время, через заданные промежутки или по показателям датчиков.
• Датчик увлажнённости проверяет влажность почвы, передаёт контроллеру сигнал о необходимости полива, когда почва становится сухой.
• Датчик дождя сообщит контроллеру, что идёт дождь и дополнительный полив не нужен.

Чтобы включать линии полива по отдельности, каждую линию подключают к электромагнитному клапану, клапаны – к контроллеру.

Система автополива на даче. Прикорневое орошение

Если на вашей даче растут растения, требующие особого ухода, а территория участка ограничена, советуем обратить внимание на комплект для организации прикорневого полива. Орошение осуществляется под землей. Оно не позволяет корням разрастаться по поверхности. Корни начинают стремиться к источнику влаги и не лезут вверх. Растение держится в земле гораздо крепче.

Давайте взвесим все за и против. Сам по себе автополив на даче своими руками достаточно экономный. Он не нуждается в мощном напоре воды, способен отлично работать за счет разницы в высоте между сосудами. Поскольку весь комплект находится под землей, гарантировано минимальное испарение.

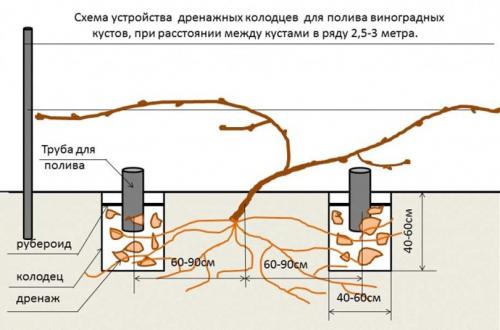

Прикорневой полив для винограда

Из недостатков можно отметить трудоемкость сборки и вероятность засорения системы. Организацию прикорневого полива на уже облагороженном участке сложно назвать удобной. Особенно не рекомендуется ставить такой тепличный комплект, когда у растений начинают завязываться соцветия или плоды. Сделанная осенью прикорневая система полива будет гораздо предпочтительнее.

Поскольку вода поступает не на поверхность, а сразу в почву, лучше использовать данную систему для орошения многолетних растений.

В период урожайности они особенно сильно нуждаются в поступлении влаги. Чтобы повысить эффективность системы в целом, в прикорневую зону укладывается песок, гравий. Создается дренажный слой, как в горшочке для цветов.

Подводка воды точно такая же, как и в предыдущих способах полива. Трубы могут быть гибкими и жесткими – все зависит от того, что именно вы предпочитаете, какой грунт, растения и так далее.
