Как подключить посудомоечную машину к коммуникациям. Подключение к коммуникациям ПММ

Как подключить посудомоечную машину к коммуникациям. Подключение к коммуникациям ПММ

Посудомоечная машина от торговых марок Bosch (Бош), Electrolux (Электролюкс), Beko (Беко), Hotpoint Ariston (Хотпоинт Аристон), Midea (Медея), Siemens (Сименс), Hansa (Ханса) — прекрасный помощник в доме. Но покупка данной техники — это только полдела.

Далее вам необходимо будет произвести подключение посудомоечной машины к водопроводу и канализации, а также к электросети. Стоимость таких работ, особенно в Москве, достаточно высока. Поэтому, при наличии навыков, имеет смысл выполнить их самостоятельно.

Перед установкой посудомоечной машины на место лучше еще раз проверить доступность коммуникаций и нужную длину шлангов и шнура электропитания.

Подключение посудомоечной машины – дело, требующее наличия навыков в сантехнических работах. И чем больше у вас опыта в подобной работе, тем лучше. Вы должны понимать, что от качества монтажа зависит долговечность и безаварийность вашей посудомоечной машины.

Прежде чем приступить к выполнению работ, обязательно проверьте, есть ли у вас все необходимые инструменты и приспособления.

Для того чтобы правильно подключить посудомойку, кроме отвертки и плоскогубцев могут потребоваться дрель, уровень, а также:

• Эпоксидный клей
• хомуты;
• сифон с дополнительным ответвлением;
• кран-тройник латунный или бронзовый, но только не силуминовый;
• гаечный ключ;
• кусачки;
• розетка с заземлением.
• Разводной ключ — нужен для установки тройника на подводку воды для подключения. ПММ, если он еще не стоит
• Крестообразная отвертка — для навески фасада, если это необходимо.

Что касается расходников, то могут оказаться нелишними фум-лента и монтажный сантехнический скотч для фиксации шланга слива.

Главное, стоит проверить, есть ли у вас гибкий шланг подвода воды к ПММ и сколько его в наличии. Он должен быть достаточной длины для выбранного места установки, лучше это тщательно проверить заранее.

Такой шланг может быть также оборудован защитным механизмом аквастоп, предотвращающим опасность протечки при разрыве — такими шлангам обычно комплектуются более дорогие модели ПММ.

Также, если у вас некуда подключить шланг забора воды, понадобится докупить тройник и установить его на подвод воды к кухонному смесителю, либо развести от коллектора в стояке.

Отвод от стояка осуществляется следующим образом:

1. Подсоедините переходник на полипропиленовые трубы к свободному выходу коллектора;.
2. Проложите трассу до места установки посудомойки, при необходимости; воспользовавшись соединительными фитингами и угольниками;.
3. В конце, монтируйте водорозетку и вкрутите в неё металлический угольник с наружной резьбой в ¾ дюйма;
4. Осталось подключить шланг подачи из комплекта машины.

Если подвести отдельную трубу до места установки посудомойки невозможно, то есть вариант подключения в разрыв смесителя кухонной раковины.

Для этого вам потребуется тройник с краником:

1. Необходимо предварительно отключить водоснабжение в стояке и спустить оставшееся избыточное давление, открыв кран в раковине.
2. Теперь можно установить тройник под раковиной.

Не забывайте уплотнять все резьбовые соединения ФУМ-лентой.

Как подключить посудомоечную машину bosch. Лучшее место для посудомойки

Лучшее место для размещения посудомоечной машины (далее также – посудомойки, ПММ) – на кухне. Определиться с тем, в каком месте техника будет стоять, нужно до ее приобретения. Многое зависит от того, установлена ли на кухне мебель и есть ли в ней свободный проем, чтобы встроить посудомойку.

Производители выпускают два типа посудомоечных машин: встраиваемые в кухонную мебель и стоящие отдельно. Встраиваемые ПММ бывают трех видов (далее Ш – ширина, В – высота, Г – глубина):

• полноразмерные – Ш 54-60 см, В 80-86 см, Г 54-63 см;
• узкие – Ш 44-45 см, В 80-86 см, Г 54-63 см;
• компактные – Ш 40 см, В 44 см, Г 50 см.

Полностью встраиваемая узкая посудомоечная машина «Бош»

Встраиваемые ПММ делятся на две категории: полностью и частично встраиваемые. У первых панель управления располагается в торце дверцы и полностью закрывается фасадом мебели. Дверцы частично встраиваемых посудомоек можно закрыть декором частично, так как управляющая панель и ручка располагаются снаружи.

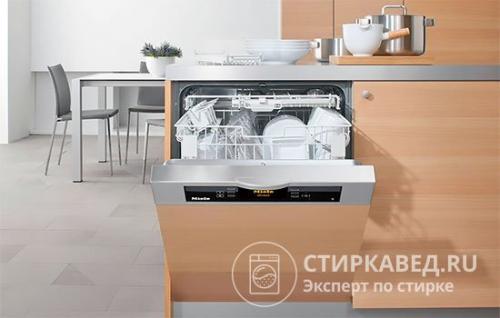

Частично встраиваемая полноразмерная посудомойка

Если установка встраиваемой посудомоечной машины Bosch по каким-то причинам невозможна, выберите модель, которую можно разместить отдельно. Семье из двух человек, живущей в малогабаритной квартире, будет достаточно компактной посудомойки, которую можно установить в отдельном шкафчике или под мойкой (см. фото ниже).

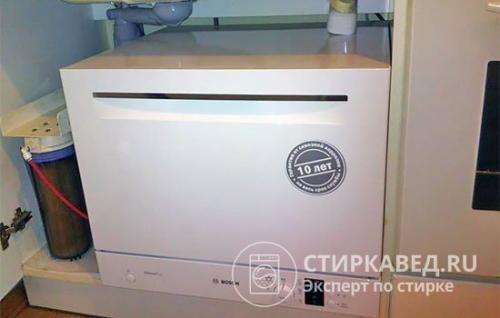

Компактная посудомойка «Бош» в шкафчике под мойкой

Если вы еще не приобрели мебель для кухни и хотите разместить там полноразмерную бытовую технику, предварительно замерьте или возьмите из документации ее габариты. Так вы сможете заказать шкафы с проемами нужных размеров.

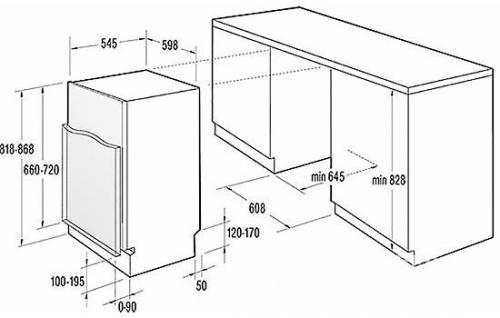

Пример расчета мебельного проема под размеры выбранной модели ПММ

Наилучшее расположение посудомоечной машины на кухне – не далее 1,5 м от мойки, возле которой удобнее всего выполнить подключение к водопроводу и канализации . Специалисты отмечают, что в противном случае возможны сбои в работе данной техники либо преждевременный износ сливного насоса.

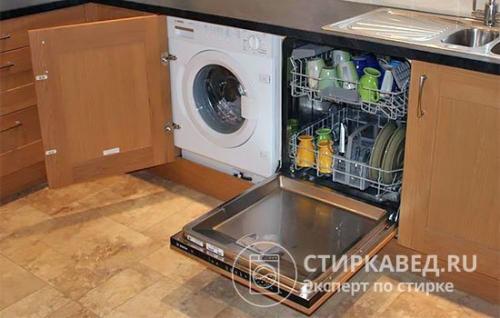

Посудомоечная и стиральная машинки встроены в мебель рядом с мойкой

Когда установка ПММ вблизи водопроводных и канализационных отводов невозможна, придется организовать подачу и слив воды через новые соединения с ближайшими участками трубопроводов. С небольшими водопроводными трубами особых сложностей нет. С дренажем будет работать сложнее. Кроме того, придется покупать длинные шланги, поскольку в комплектации с изделиями редко встретишь детали длиннее 1,5 м.

Как подключить посудомоечную машину к водопроводу. Подключение водопровода

Большинство посудомоечных машин рассчитано на работу с водой до +250С из крана ХВС. Однако отдельные модели можно подключать и к горячему водоснабжению. Этот момент надо смотреть в инструкции к купленной технике. Но в любом случае процесс подсоединения одинаков, меняется только труба (ГВС либо ХВС).

Пошаговая инструкция подключения посудомоечной машины

Подключение посудомоечной машины к внутреннему водопроводу производится:

• под смесителем кухонной мойки;
• в туалете к отводу от стояка.

Первый вариант предпочтительней всего, он проще и быстрее в монтаже. Плюс второй не всегда возможен из-за ограниченной длины имеющегося водопроводного шланга, идущего в комплекте ПММ.

Особенности подключения посудомойки к водопроводу

Существующего отвода с автомата может и не хватить для правильного подключения посудомойки к расположенному в санузле стояку. А наращивать этот шланг дополнительно таким же гибким нельзя. Еще один нюанс при выборе второго способа – необходимость просверливания отверстия в стене между кухней и туалетом. Но это дополнительная работа и грязь.

Через смеситель и трубы подачи воды

Если расстояние между точкой подачи воды и техникой большое, то лучше проложить новый пластиковый трубопровод. В остальном технология подключения посудомоечной машины к водопроводу в обоих случаях одинакова.

Необходимые размеры труб и нормы для подключения посудомоечной машины

Процесс подсоединения ПММ к трубопроводу с водой выглядит следующим образом:

• От смесителя или патрубка стояка откручивается имеющийся там шланг (труба).
• На это место устанавливается тройник с запорным краном на ответвлении к посудомоечной машине.
• К тройнику подсоединяется отвод от посудомойки и снятый ранее шланг (укороченная труба).

Если помимо посудомоечного автомата требуется также подключить стиральную машину и фильтр очистки воды, то вместо тройника лучше взять коллектор на несколько патрубков-отводов. При этом на каждое его ответвление придется поставить свой кран, чтобы при необходимости можно было от водопровода отключить отдельный прибор. И не забываем про использование ФУМ-ленты или пакли. На всех шлангах сейчас есть резиновые прокладки, но дополнительное уплотнение непосредственно на резьбе не помешает.

Краны и тройники для подключения посудомоечной машины

Тройник также можно врезать непосредственно в проходящую под кухонной раковиной водопроводную трубу. Но этот способ достаточно сложен, особенно если трубопровод стальной. С пластиковым аналогом будет немного проще. Однако проще всего и надежней подключаться к смесителю или стояку.

Источник: https://remont.ru-best.com/dizayn/kak-podklyuchit-posudomoechnuyu-mashinu-svoimi-rukami-vybiraem-mestopolozhenie

Подключение посудомоечной машины к водопроводу диаметр. Подготовка к монтажным работам

Подключение посудомоечной машины к водопроводу должно начинаться с осмотра еще упакованной техники. Уже на этом этапе можно понять правильно ли упаковали машину и не повредили ли ее в процессе транспортировки. Достаточно покачать коробку и прислушаться – не должно быть никаких звуков и стуков, в противном случае, в ней что-то сломалось, значит, такую машину не стоит даже и принимать.

Убедившись по косвенным признакам, что посудомоечная машина в порядке, нужно распаковать коробку и занести агрегат на кухню. Далее проверьте наличие сливного и заливного шланга, которые должны поставляться вместе с машинкой. Убедитесь, что их длины достаточно для подключения и установки посудомойки в том месте, где вы запланировали

Подумайте о том, какие вам могут потребоваться инструменты, все будет зависеть от того, какие трубы установлены на горячее и холодное водоснабжение (металлические или металлопластиковые). Могут пригодиться отвертки, плоскогубцы, разводной ключ.

Из комплектующих могут потребоваться:

• сифон с двумя выходами, если с посудомойкой подключается и стиралка;
• если у вас стандартные трубы, то тройник ¾ дюйма (а может и два тройника, если необходимо подключение еще и к горячей воде, при не стандартных трубах тройник нужно брать с переходным диаметром);
• кран диаметром ¾ дюйма;
• фильтр для очистки воды (не обязательно, но с ним посудомойка может прослужить дольше);
• лента-подмотка;
• при необходимости могут потребоваться шланги удлинители, хомуты и соединяющие переходники, а о том, как удлинить шланги, можно прочитать в статье Замена сливного и заливного шланга.

Вообще использование горячей воды не рекомендуется, поскольку ее качество гораздо хуже воды холодной, потому что она содержит много механических примесей, а это может сказаться негативно на работе машины.

Как всегда, сначала подготовка. Хорошо, когда всё удачно подходит точь-в-точь. Но часто кухонный гарнитур совершенно неподготовлен для установки посудомоечной машины. Проблема решается просто и кардинально – всё равно чем-то придётся пожертвовать: полочками или ящиками. Подготовив место, оценим – чего не хватает для качественной установки:

• Возможно понадобится установка дополнительной перегородки.
• Потребуется дверь-накладка или замена части фасада.
• Иногда требует доработки цокольная планка гарнитура.

В общем часто бывает, что без мебельщика не обойтись – приглашаем, заказываем. Причём у подавляющего большинства из них уже был неоднократный опыт подобных работ. Поэтому фасадную часть гарнитура лучше доверить профессионалам.

Прежде чем приступить непосредственно к монтажу прибора, следует выбрать оптимальное место для его размещения и подготовить необходимый инструментарий.

В современных кухонных гарнитурах, как правило, предусмотрена ниша для посудомойки со стандартными креплениями. Есть также немало хороших моделей с нестандартным типом креплений. На паспорте мебели, как правило, указывается тип крепления и для каких марок оно подходит. Если эти данные в паспорте отсутствуют, нужно измерить крепление и проверить, совместимо ли оно с прибором.

Если нет, крепежные планки легко переставить при помощи крестовой отвертки. Хуже, если ширина ниши меньше, чем размер посудомойки, тогда придется присматривать другую модель. Еще одним удобным вариантом является размещение ее на столе, но такое решение подойдет только для компактной портативной модели.

Посудомоечная машина – выгодное приобретение, которое экономит ваше время

Для подключения прибора своими руками вам нужно запастись инструментами, водяной арматурой и расходными материалами. Из инструментов понадобятся лишь плоскозубцы и отвертка, из расходных материалов – виниловая или хлопчатобумажная изолента. Изолентой обматывают металлические резьбовые детали, чтобы они не поцарапались при затяжке плоскозубцами. При наличии маленького (№1) разводного ключа изоляция не потребуется. Понадобится также гидроизолирующая лента ФУМ (фумка).

• Сточный сифон с одним или двумя штуцерами. При наличии в доме стиральной машины-автомата достаточно одного штуцера. Если машины нет, второй штуцер закрывается заглушкой или пробкой из резины. В будущем к нему вы сможете подсоединить стиралку.
• Бронзовый, латунный или металлопластиковый тройник с 3/4 дюймовой резьбой. Силуминовой водяной арматуре свойственно распадаться без предварительных признаков.
• Фильтр для грубой очистки воды, точно такой же, какой установлен перед водяным счетчиком.
• Шаровой запорный кран из бронзы, латуни или металлопластика, но ни в коем случае не из силумина.
• При установке посудомойки на большом расстоянии от раковины потребуется подсоединительная трубка хенка, так как длины штатной хенки может не хватить.

Как установить посудомоечную машину. Варианты установки

От типа посудомоечной машины и выбранного для нее места зависят особенности монтажа и подключения.

На столе

Компактные модели настольного типа позволяют быстро решить проблему половины сантехнических работ: можно просто закрепить сливной шланг в раковине. Хотя сама посудомоечная машина занимает не так уж и мало места на столе, в любом случае такой вариант будет лучшим решением для маленькой кухни.

Для установки достаточно найти ровную свободную поверхность и, подвести воду и слив, вставить шнур машинки в сеть.

Встраиваемая в гарнитур

Это наиболее сложный вариант установки, предусматривающий ряд подготовительных работ. Для начала необходимо приготовить саму нишу в кухонном гарнитуре, в которой будет находиться посудомойка. Стандартные модели имеют ширину 0,6 метра, а узкие – 0,45 метра. Можно ориентироваться на эти размеры еще в процессе заказа кухни и подготовить требуемую площадь заранее.

Кроме того, предварительно следует просверлить отверстия для шлангов и электрического провода.

По требованиям безопасности запрещается встройка посудомойки под варочной поверхностью любого типа. Но разрешается ставить рядом с плитой, духовым шкафом и другой стандартной бытовой техникой.

Установка декоративного фасада производится после всех монтажных работ и подсоединения ПММ ко всем бытовым коммуникациям. Детали рекомендуем уточнить в инструкции по эксплуатации.

Отдельностоящая

Единственное требование к отдельно стоящей посудомоечной машине заключается в том, что ее нужно разместить в пределах 1,5 метров от канализации. Наличие электрической розетки рядом с устройством будет преимуществом, так как производители не рекомендуют использовать удлинители.

Автономная

Это отдельный вид ПММ, устанавливаются в частных домах в отдаленных районах, соответственно предъявляются другие требования. Для такой техники требуется особые коммуникации: бак с водой (об этом чуть ниже), септик, в идеале – генератор на 2-3 кВт.

Тройник для подключения посудомоечной машины. Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

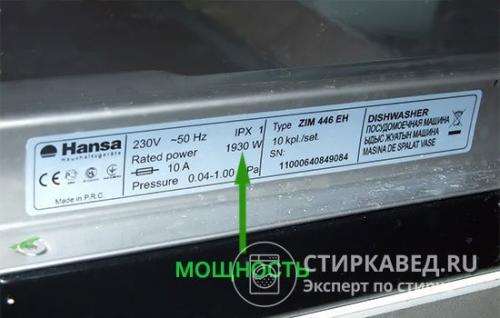

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

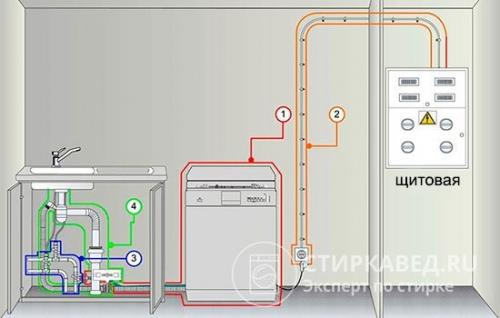

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

1. Корпус ПММ.
2. Зона соединения с электрической сетью.
3. Участок соединения ПММ с водопроводом.
4. Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

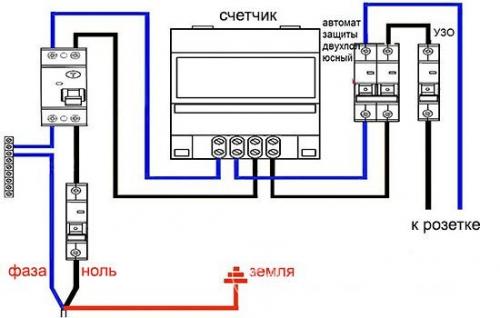

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм². Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

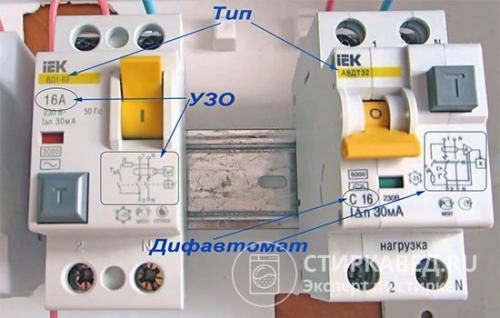

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

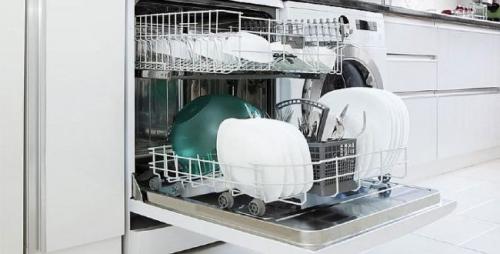

Как подключить посудомоечную машину к канализации. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

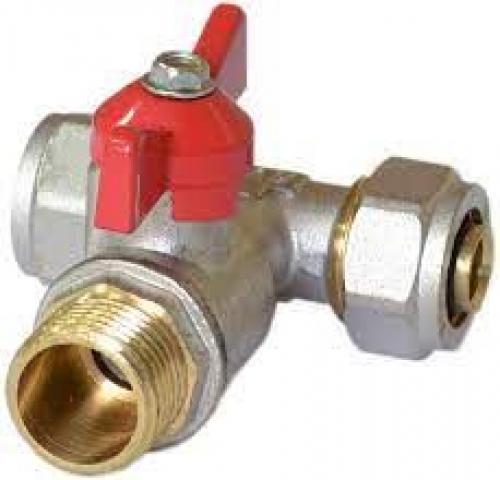

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

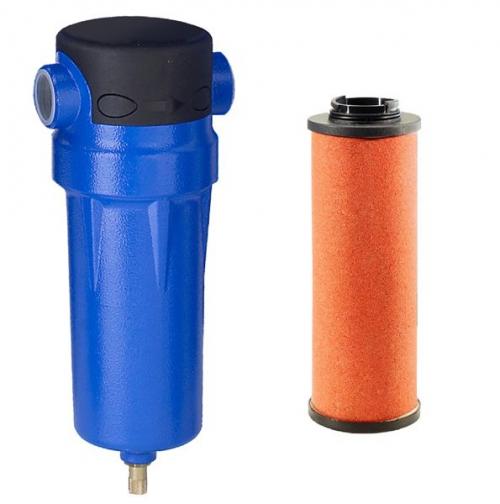

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

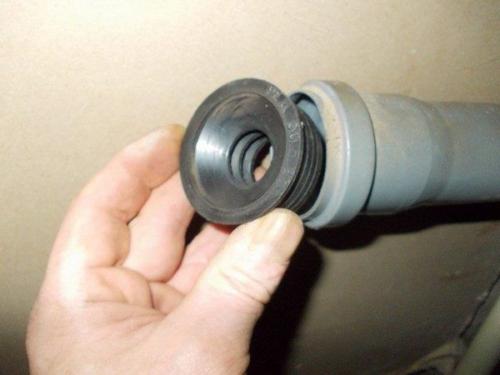

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

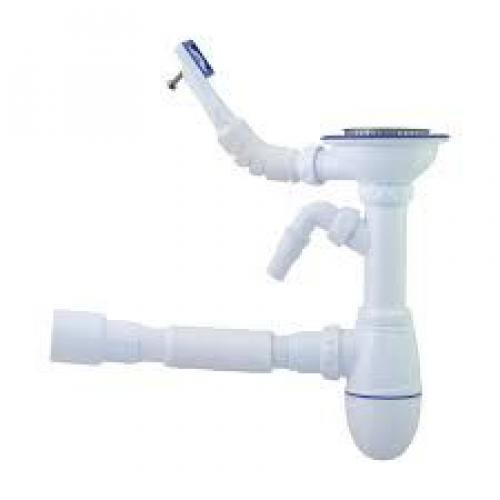

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

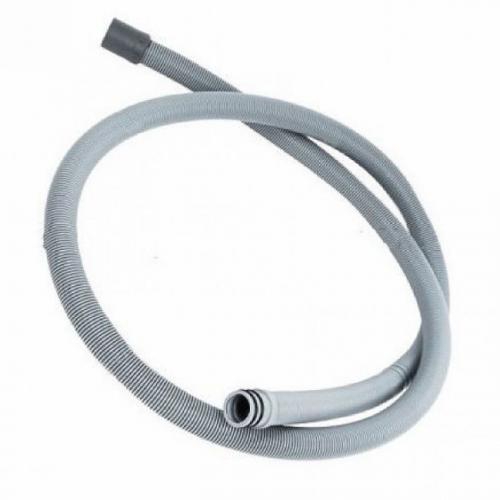

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

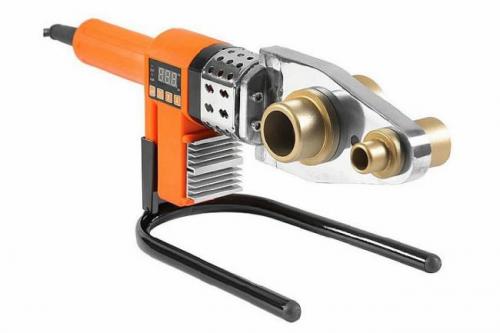

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.
