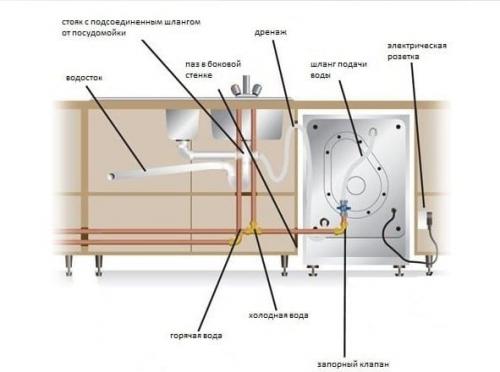

Подключение посудомоечной машины к водопроводу. Подключение к электросети

Подключение посудомоечной машины к водопроводу. Подключение к электросети

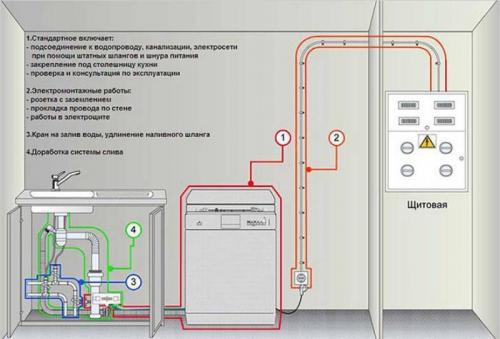

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

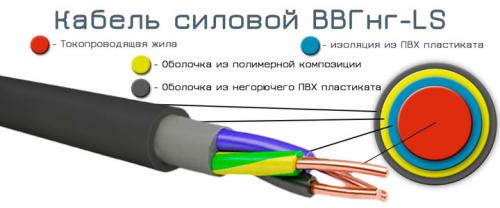

• трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2

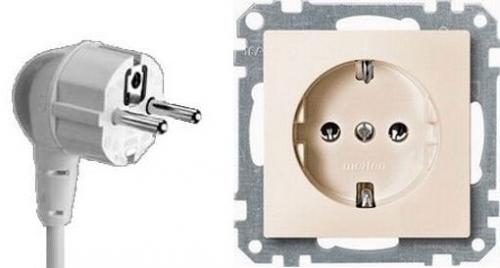

• розетка на 16А типа Шуко (”Schuko”) с контактом заземления

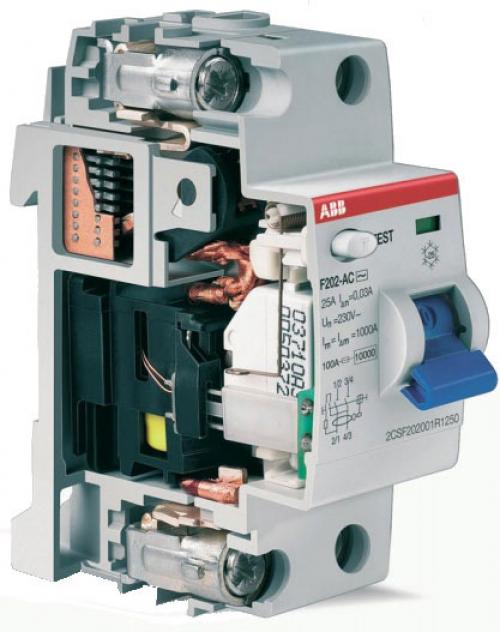

• УЗО или диффавтомат на 16А с током утечки 30мА

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

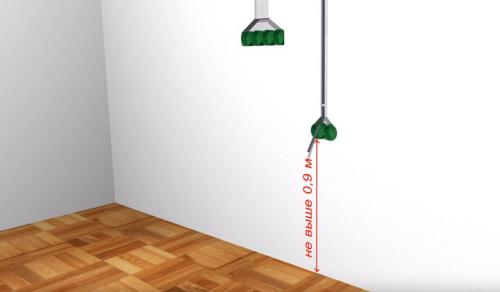

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда. Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

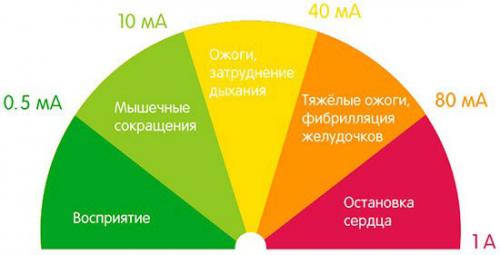

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение посудомоечной машины к смесителю. Кран для посудомоечной машины

Время на прочтение: 3 минут

У этой статьи:

От качества подключения и установки зависит дальнейшая эксплуатация посудомоечной машины. Поэтому важно не только соблюдать рекомендации производителя, но и подбирать качественные комплектующие. Большое значение имеет кран для посудомоечной машины. От его разновидности зависит удобство эксплуатации ПММ. В публикации мы расскажем, какие виды кранов бывают и какой подойдет для установки техники.

Разновидности кранов для подключения к водопроводу

Чтобы подсоединить посудомойку к системе водоснабжения, нужно подготовить не только инструменты, но и комплектующие. Вам понадобится встроенный кран, а вот какого типа, предстоит разобраться.

Выбирать приходится из четырех вариантов:

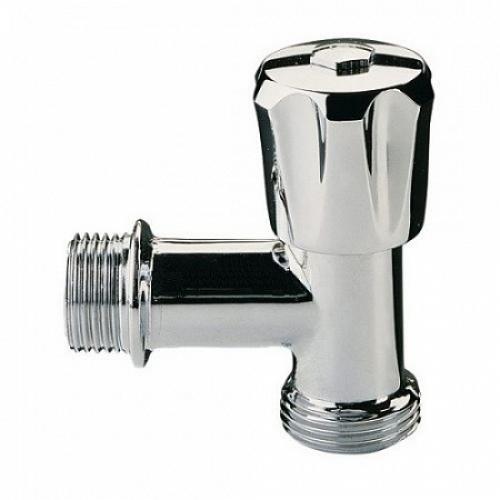

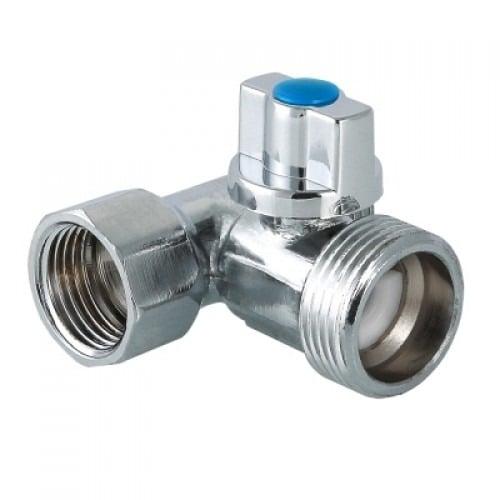

• угловой вентиль;

• двойник (с двумя отводами);

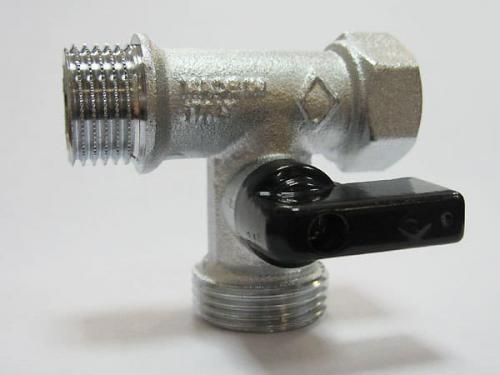

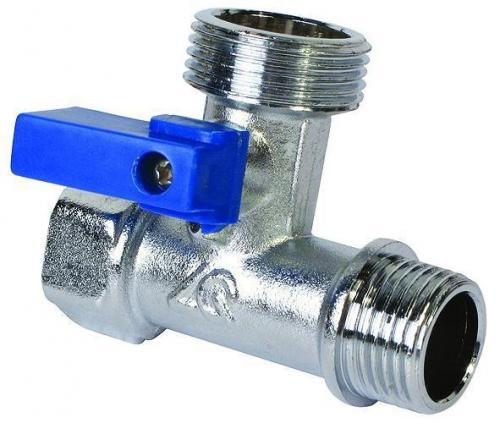

• тройник;

• с четырьмя отводами.

Проходной тройник со смесителем выбирают пользователи в 98 % случаев. Он прост и удобен в установке. Имеет стандартную резьбу ½ дюйма типа «мама» для подключения к отводу водопровода и такую же резьбу типа «папа» для подводки смесителя. Третья резьба идет немного большего размера — ¾ дюйма. Что удобно для подсоединения коммуникаций посудомойки.

Как правильно выбрать кран для водоснабжения посудомоечной машины?

Если вы решили отдать предпочтение крану-тройнику, тогда прислушайтесь к нашим рекомендациям по выбору элемента. Правильно подобранная деталь будет удобная и надежна в эксплуатации на кухне.

1. Выбирайте изделия из бронзы или латуни. Они более долговечны, чем пластиковые заменители.
2. Обращайте внимание на состояние резьбы. Любые повреждения скажутся на качестве подключения.
3. Шаровый механизм перекрытия более надежен, чем рычаг. Он не так забивается отложениями солей, которые со временем откладываются на отверстии и соединениях. Но решать все же вам.

Важно! При покупке покрутите запорный механизм крана. В случае аварии вам нужно будет быстро перекрыть поток, не теряя времени.

Какой встраиваемый кран выбрать, зависит от схемы подключения. Если кроме посудомойки планируется подсоединить еще одну единицу техники, тогда имеет смысл выбрать изделие с четырьмя отводами.

Особенности подключения посудомойки

В зависимости от места размещения посудомоечной машины на кухне вам пригодятся дополнительные комплектующие. Убедитесь, что заливной шланг в комплекте подходит по длине. Он не должен устанавливаться в натяжку. Если компонент короткий, купите замену.

Позаботьтесь о наличии фум-ленты для изоляции соединений. Самая популярная схема подключения с краном-тройником — через отводы смесителя.

Как провести работу:

• перекройте впускной вентиль подачи воды;
• отключите шланг смесителя от подводки, используя гаечный ключ;
• удалите старый уплотнитель при наличии;
• на резьбовое соединение намотайте новую подмотка (фум-ленту);

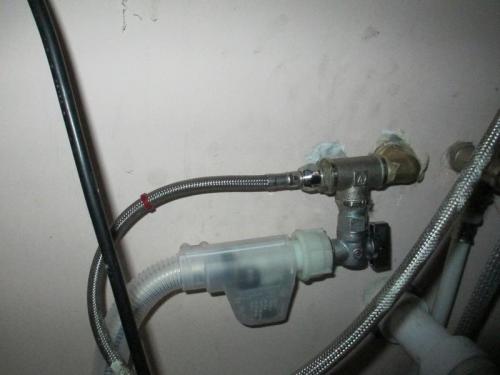

• накрутите тройник;

• к одному отводу подсоедините смеситель;
• к другому — проточный фильтр. Он дополнительно очистит воду от примесей калия и магния, делая ее мягче;
• на вывод фильтра подключите заливной шланг ПММ;

Важно! Устанавливая шланг с системой «Аквастоп», заранее посмотрите, как он будет располагаться. Его корпус достаточно объемный, поэтому не всегда помещается между стенкой и посудомоечной машиной.

• второй конец шланга присоедините к корпусу посудомойки. Пластиковая гайка имеет свой уплотнитель, поэтому дополнительной подмотки не требуется.

Проверьте герметичность подключения. Установите затвор крана в закрытое положение и откройте подачу воды. Внимательно осмотрите соединения на наличие протечек. При необходимости подтяните гайки.

Учитывайте, что использование тройника удобно при организации одной точки водозабора. Если вы дополнительно хотите установить стиральную машину, тогда такое устройство не подойдет.

Подключение бытовой техники к водопроводу — задача, посильная для рядового пользователя. Покупайте качественные комплектующие и материалы. Так вы убережете посудомойку от протечек и дальнейшего ремонта.

Подключение посудомоечной машины к водопроводу и канализации. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

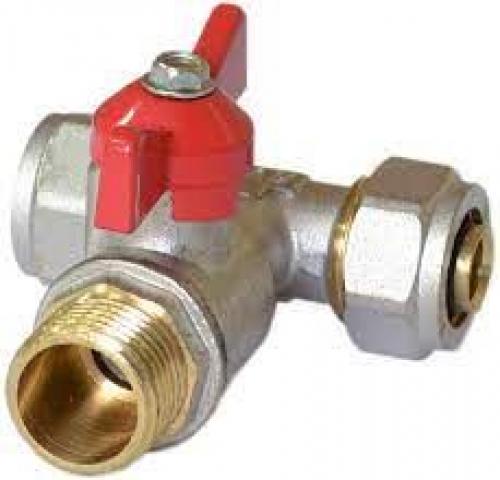

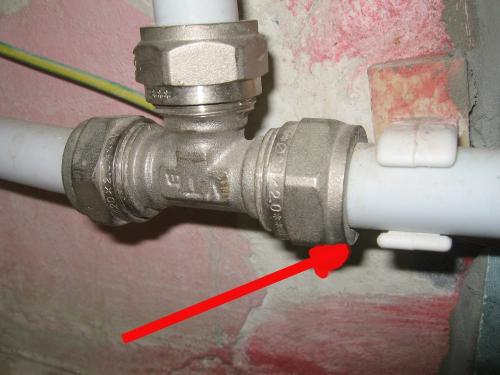

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

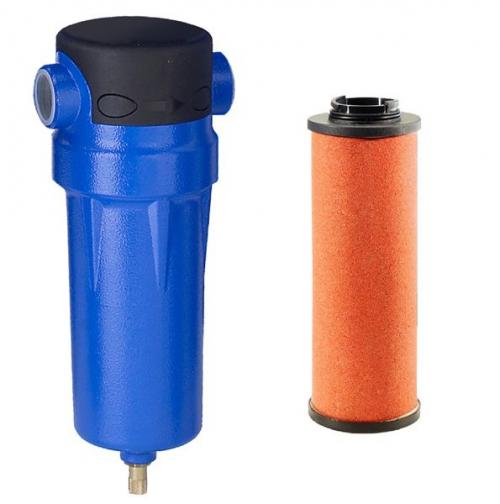

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

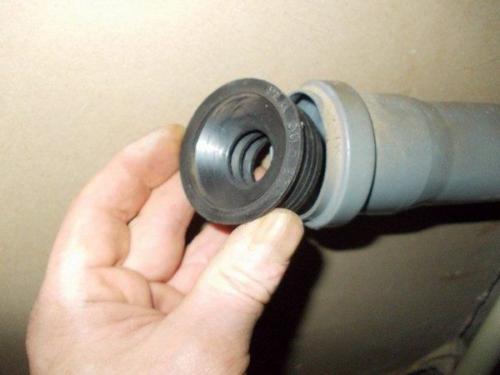

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

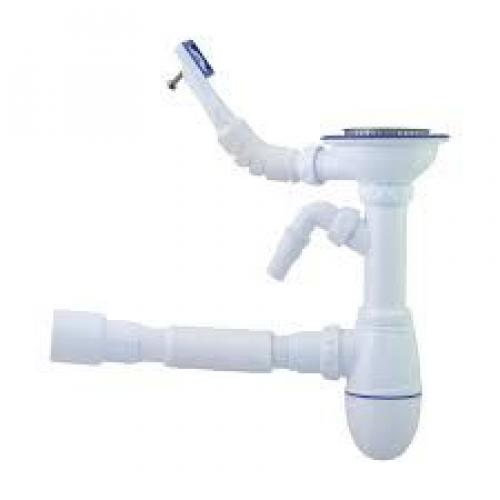

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

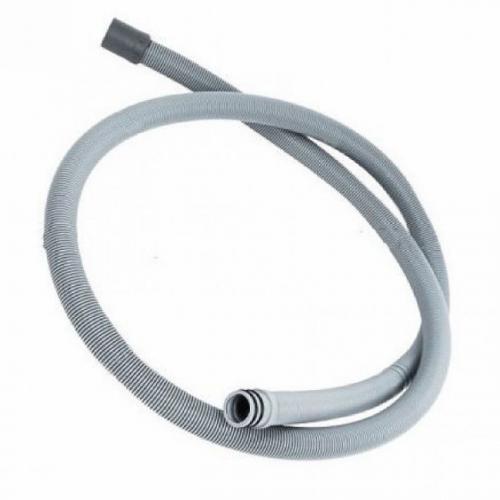

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

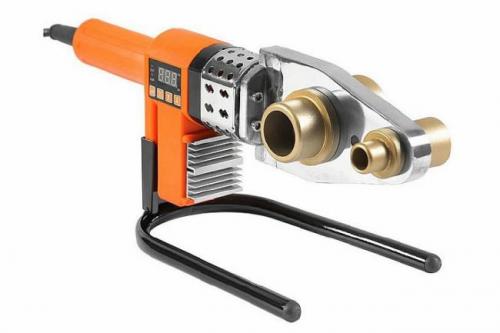

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

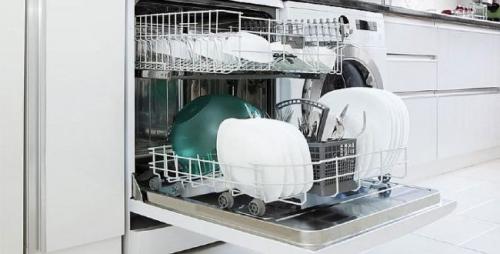

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Подключение посудомоечной машины Bosch. Установка посудомоечной машины Bosch

посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

1. Выбор места.
2. Подсоединение к сливу.
3. Подгонка водопровода.
4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

• легкость перемещения грязной посуды из раковины;
• гигиеничность первичной обработки столовых приборов;
• близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

Варианты размещения ПММ:

• на столешнице (для мелкогабаритных моделей);
• под столешницей (более крупные модификации);
• в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника. Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг. Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

1. Отключите водоснабжение в квартире.
2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
3. Уплотните резьбу на освободившемся отверстии «фумкой».
4. Прикрутите тройник.
5. Подсоедините к одному выходу трубку смесителя.
6. Ко второму — заливной шланг посудомойки.

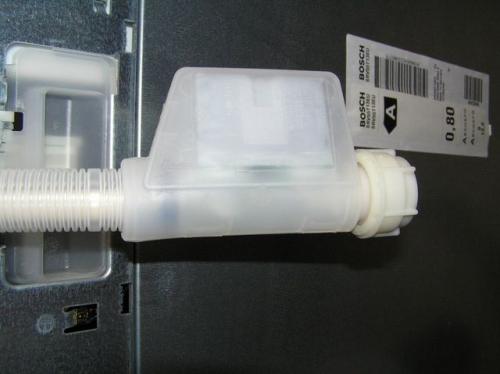

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Пошаговая инструкция монтажа в этом

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

• Находиться в доступном месте, не ниже полуметра от пола.
• Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
• Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

Установка ПММ на законное место

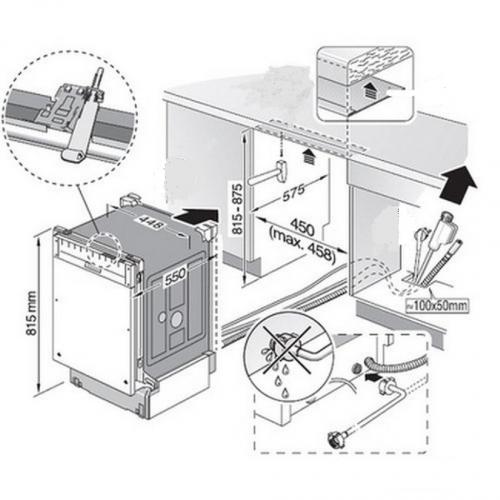

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется. Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника « Икеа ». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Пробный запуск

Вы установили долгожданную помощницу? Запустите тестовый режим, проследите за всеми соединениями — не капает ли где вода, не течёт ли ручьём? Даже если первая мойка прошла успешно — внимательно понаблюдайте пару дней за результатами вашего труда. Ведь изъяны системы могут проявиться не сразу.

Но мы надеемся, что всё получится правильно с первого раза. Удачи!

Источник: https://remont.ru-best.com/remont-doma/podklyuchenie-posudomoechnoy-mashiny-ustanovka-posudomoechnoy-mashiny-kak-sostavit-shemu

Подключение посудомоечной машины к водопроводу диаметр. Куда и как вывести сток

Следующий этап — подключение посудомоечной машины к канализации. Сливной шланг расположен на задней стенке корпус, он имеет длину порядка 1,5-2 метра. При необходимости его можно дорастить аналогичным такого же диаметра, но общая длина не может быть более 5 метров (точно смотрите в инструкции по эксплуатации). Такое расстояние в могут прокачать насосы, которые работают при удалении воды.

Самый лучший вариант — наличие отдельного вывода канализации. Тогда все просто, в патрубок вставляется резиновая муфта, обеспечивающая герметичную фиксацию гофры, в нее заправляется конец сливного шланга. Если он закрыт заглушкой, ее снимите. Но такой вариант — скорее исключение. Чаще подключают посудомоечную машину через сифон мойки или через вывод в мойку.

Варианты подключения посудомоечной машины к канализации

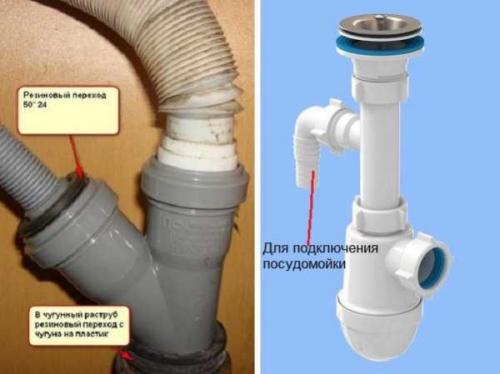

Если выход канализации чугунный, для герметичного перехода на пластик есть специальные резиновые муфты. Вам нужно будет знать диаметры вашего выхода и пластикового тройника. Соответственно, переходник устанавливается в чугунную трубу. Его надо просто заправить туда без каких-либо дополнительных средств. В муфту вставить пластиковую развилку. В вертикально направленный отвод обычно подключают мойку, в тот что под углом — посудомоечную машину.

У специальных сифонов для подключения посудомоечной машины выход сделан так, чтобы сливной шланг можно было на него натянуть. Для надежности его можно затянуть хомутом.

Подключение посудомоечной машины к канализации должно быть таким, чтобы избежать образования петель и заломов, причем даже тогда, когда все задвинете на место. В то же время, нельзя допустить чтобы гофра подходила с стороны — должен быть небольшой изгиб вверх. Так исключается возможность попадания стоков из сифона или тройника в машинку.

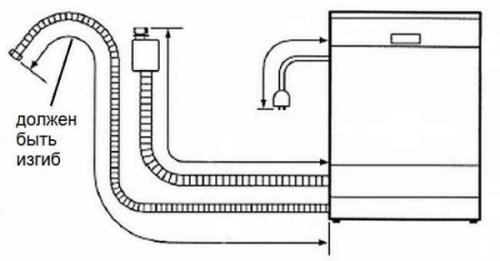

При подключении посудомоечной машины к канализации сливной шланг должен подходить к выводу с изгибом

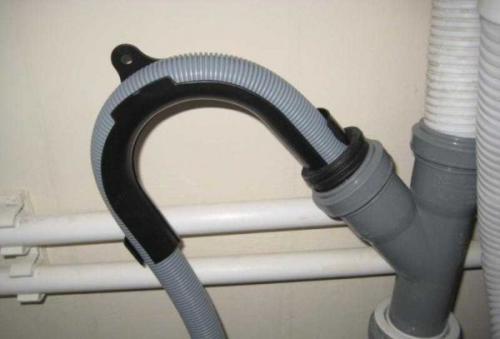

Для фиксации гофрированного шланга в заданном положении есть специальные пластиковые муфты. Они надеваются на гофру снизу и надежно ее удерживают.

Источник: https://remont.ru-best.com/dizayn/kak-podklyuchit-posudomoechnuyu-mashinu-svoimi-rukami-vybiraem-mestopolozhenie

Подключение посудомоечной машины Bosch к воде. Лучшее место для посудомойки

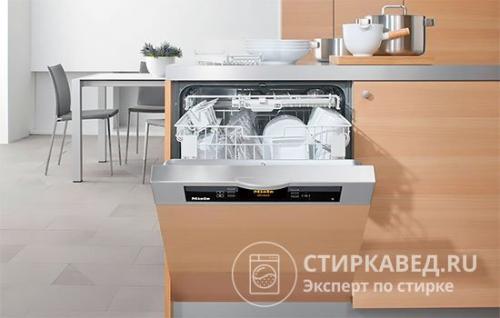

Лучшее место для размещения посудомоечной машины (далее также – посудомойки, ПММ) – на кухне. Определиться с тем, в каком месте техника будет стоять, нужно до ее приобретения. Многое зависит от того, установлена ли на кухне мебель и есть ли в ней свободный проем, чтобы встроить посудомойку.

Производители выпускают два типа посудомоечных машин: встраиваемые в кухонную мебель и стоящие отдельно. Встраиваемые ПММ бывают трех видов (далее Ш – ширина, В – высота, Г – глубина):

• полноразмерные – Ш 54-60 см, В 80-86 см, Г 54-63 см;
• узкие – Ш 44-45 см, В 80-86 см, Г 54-63 см;
• компактные – Ш 40 см, В 44 см, Г 50 см.

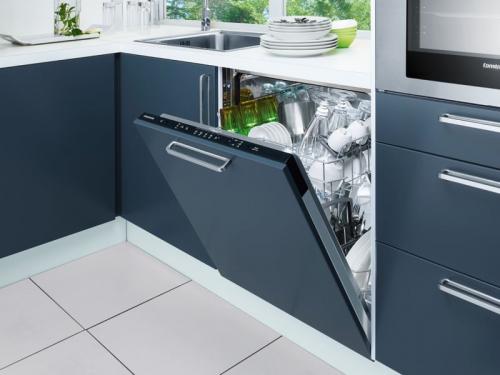

Полностью встраиваемая узкая посудомоечная машина «Бош»

Встраиваемые ПММ делятся на две категории: полностью и частично встраиваемые. У первых панель управления располагается в торце дверцы и полностью закрывается фасадом мебели. Дверцы частично встраиваемых посудомоек можно закрыть декором частично, так как управляющая панель и ручка располагаются снаружи.

Частично встраиваемая полноразмерная посудомойка

Если установка встраиваемой посудомоечной машины Bosch по каким-то причинам невозможна, выберите модель, которую можно разместить отдельно. Семье из двух человек, живущей в малогабаритной квартире, будет достаточно компактной посудомойки, которую можно установить в отдельном шкафчике или под мойкой (см. фото ниже).

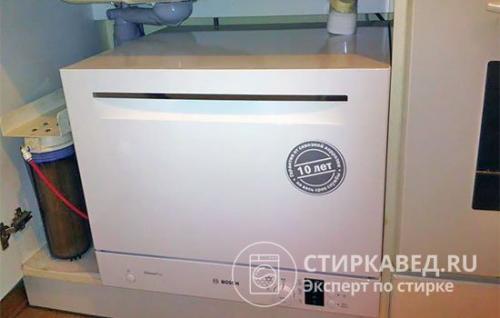

Компактная посудомойка «Бош» в шкафчике под мойкой

Если вы еще не приобрели мебель для кухни и хотите разместить там полноразмерную бытовую технику, предварительно замерьте или возьмите из документации ее габариты. Так вы сможете заказать шкафы с проемами нужных размеров.

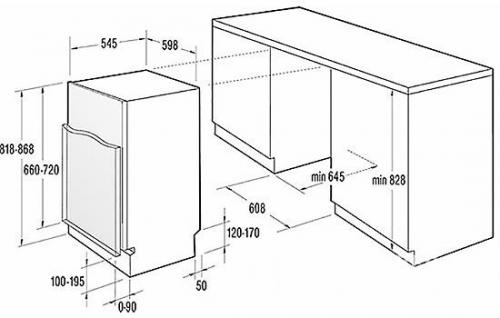

Пример расчета мебельного проема под размеры выбранной модели ПММ

Наилучшее расположение посудомоечной машины на кухне – не далее 1,5 м от мойки, возле которой удобнее всего выполнить подключение к водопроводу и канализации . Специалисты отмечают, что в противном случае возможны сбои в работе данной техники либо преждевременный износ сливного насоса.

Посудомоечная и стиральная машинки встроены в мебель рядом с мойкой

Когда установка ПММ вблизи водопроводных и канализационных отводов невозможна, придется организовать подачу и слив воды через новые соединения с ближайшими участками трубопроводов. С небольшими водопроводными трубами особых сложностей нет. С дренажем будет работать сложнее. Кроме того, придется покупать длинные шланги, поскольку в комплектации с изделиями редко встретишь детали длиннее 1,5 м.

Подключение посудомоечной машины с аквастопом. Что такое Аквастоп в посудомоечной машине

Аквастоп (Aquastop) — система, которой оснащается подавляющее большинство современных посудомоечных машин. Чтобы оценить ее преимущества, нужно разобраться в назначении функции.

Для чего нужен Аквастоп в посудомоечной машине

Посудомоечная машина на кухне подключена к водопроводу, жидкость в котором находится под сильным давлением. Кроме того, время от времени в трубах случаются так называемые гидроудары. Давление при этом дополнительно сильно меняется, что может вызывать протечки техники. Aquastop — это специальная система, предотвращающая возникновение аварийных ситуаций. При протечках она просто отключает подачу воды в посудомоечную машинку.

Аквастоп предусмотрен не только в посудомойках, но и в стиральных машинках

Где находится Аквастоп в посудомоечной машине

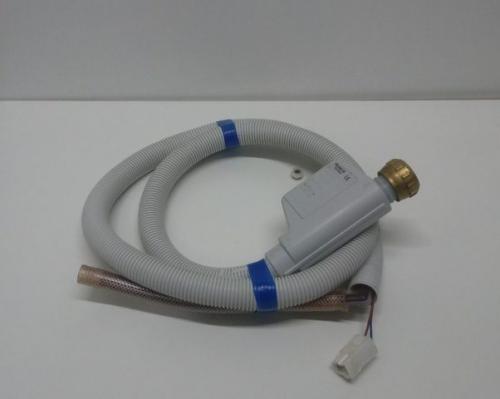

Aquastop представляет собой обычный шланг подачи воды, заключенный в специальный кожух. Кроме того, в систему входят:

• электромагнитный клапан, отвечающий за перекрывание подачи жидкости;
• поддон с поплавковым датчиком;
• электрический кабель;
• кнопка сброса излишков воды.

Основная часть системы расположена за пределами корпуса посудомойки. Внутри в области дна находятся только поддон с поплавком.

Как работает система Аквастоп в посудомоечной машине

Принцип работы Аквастопа в посудомоечной машине довольно простой. Схема выглядит следующим образом:

1. При включении агрегата в сеть клапан безопасности оказывается под напряжением и открывается.
2. После нажатия кнопки «Пуск» срабатывает запорное устройство.
3. Посудомойка начинает цикл очистки посуды.
4. При возникновении течей и при накоплении воды в поддоне срабатывает поплавковый датчик.
5. По специальному сигналу размыкаются контакты.
6. Питание посудомойки отключается, а запорное устройство перекрывает подачу воды.

Чтобы вернуть агрегат в рабочее состояние, нужно устранить проблему, вызвавшую активацию функции Aquastop. После этого проводят сброс системы и снова запускают посудомойку.

Можно ли подключить посудомоечную машину без Аквастопа

Система предотвращения утечек является довольно полезной, поэтому убирать ее при монтаже кухонного агрегата не рекомендуется. Но если Аквастоп в посудомоечной машине срабатывает постоянно из-за неисправности и мешает пользоваться техникой. Если реальных протечек при этом не происходит, вполне реально обойтись без защитного клапана.

Подключить без специального шланга проще всего бюджетные устройства. Они оснащаются простым механизмом, встроенным во впускной рукав, и не имеют сложных элементов. Можно поставить вместо специального шланга кухонной машинки для мытья посуды обычный, подходящий по длине и другим параметрам.

Если внутри рукава с системой Aquastop проходят провода, то изменить конструкцию агрегата будет сложнее. Потребуется не только переставить впускной шланг, но и отключить лишние кабели, соединяющиеся с модулем управления.
