   Как проложить кабель под землей и избежать неприятных ситуаций и несчастных случаев во время его эксплуатации, рекомендуется производить процесс укладки в приведенной ниже последовательности.

   От правильного выбора трассы зависит стоимость сооружения кабельных линий и сетей, их долговечность, а также надежность и бесперебойность действия. Трассу подземных кабельных линий выбирают исходя из того, чтобы длина кабеля, прокладываемого между заданными пунктами, была наименьшей и обеспечивались удобства производства работ по прокладке кабеля и дальнейшему его техническому обслуживанию и эксплуатации.

   Любые электромонтажные работы, связанные с раскопками земли и укладкой кабеля в землю, требуется начинать только после полученных разрешений на прокладку кабеля, так как в земле могут быть проложены другие инженерные системы, и вы можете их повредить, либо проложить кабель с нарушением существующих норм. Если земляные работы проводятся в населенных пунктах, то до их начала заказчик обязан оформить в органах территориальной администрации разрешение на выполнение предусмотренных проектом работ и передать его подрядчику. Подрядчик обязан на основании разрешения получить ордер на производство работ.

В ордере указываются:

а) фамилия, имя, отчество и должность лица, ответственного за ведение работ
б) срок выполнения строительных работ на объекте, увязанный с представленным проектом производства работ
в) организации, на которые возлагаются работы по восстановлению дорожных покрытий, пересадке зеленых насаждений и сроки выполнения этих работ
г) организации, представители которых должны быть вызваны на место до начала земляных работ

   Рабочая документация, ордер на право производства работ и копия письменного документа-извещения должны находиться на месте производства работ. Производство земляных работ в пределах охранных зон действующих подземных сооружений (кабели силовые и связи, трубопроводы и т.п.), а также надземных сооружений при их пересечении (железные дороги, шоссе), при прокладке кабеля по обочине и пр. допускается только при наличии письменного разрешения организации, эксплуатирующей эти сооружения и в присутствии ее представителя, а также ответственного исполнителя работ.

Связанные вопросы и ответы:

Что такое прокладка кабеля в земле

Если лет 20 назад трубы использовали только тогда, когда нужно было защитить кабеля или провода от внешний воздействий, то сейчас их используют гораздо чаще. И не только при прокладке в земле, но и в домах и других помещениях (правда, там чаще всего используют кабель-каналы, о которых мы также рассказывали). Выше мы писали, что кабель можно проложить и без защиты, но лучше не нужно. Самый простой способ защиты это труба для кабеля . Их существует несколько видов, но здесь мы расскажем только о тех, которые реально можно применить в нашем случае. К примеру, стальные или асбестоцементные трубы для данных целей не используются по разным причинам, поэтому про них говорить смысла нет.

Самым популярным решением является труба ПНД (полиэтилен низкого давления). Также обычно выбирают гофрированные, которые имеют армирующую сетку, обладают упругостью, долговечны и надежно защитят ваши кабеля или провода, существенно продлив срок их службы. Также могут использовать трубы из полипропилена, поливинилхлорида, но тут на самом деле можно не думать и остановить свой выбор на гофрированных ПНД. Ну а выбор конкретной трубы будет зависеть от характеристик электролинии, например, двухстенные трубы допускают протяжку силовых линий напряжением до тысячи вольт.

Ниже мы расскажем о том, как правильно делать прокладку кабеля в земле и там будут некоторые этапы, которые при использовании трубы будут попросту не нужны. На самом деле, есть смысл использовать трубы даже тогда, когда кабель нужно протянуть всего на несколько метров, что часто и бывает в условиях дачного участка. Стоить такая труба будет копейки, зато вам не придется откапывать кабель и искать место повреждения через несколько лет.

Диаметр трубы должен быть таким, чтобы кабель занимал не больше чем сорок процентов от объема. Если говорить о типе гофры, то для силовых кабелей на 0,4 кВ используют трубы черного или красного цвета, а вот для слаботочки можно брать синюю трубу. Но в целом, тут есть разные варианты (еще и в зависимости от типа трубы), поэтому стоит смотреть конкретные спецификации. В рамках одной статьи разобрать все случаи попросту невозможно.

Какие виды кабелей можно прокладывать в земле

Для прокладки кабеля под землей или проводки по воздуху потребуются перечисленные ниже расходные материалы и инструменты.

Инструменты для работы с кабелем

Мегаомметр для тестирования кабеля, стрипперы , пресс-клещи или гидравлический пресс для опрессовки кабеля.

Что понадобится для прокладки кабеля по воздуху

Кабель

Самонесущий изолированный кабель (СИП).

Крепления для СИПа

Крюки для столба и стен построек, скобы для фиксации, бандажная лента, натяжные зажимы.

Что понадобится для прокладки кабеля под землей

Кабель

Для прокладки под землей лучше использовать кабель с ленточной броней, например ПвБП или ААБЛ. Ленточная броня защищает кабель от механических повреждений, поэтому в данном случае дополнительная защита не нужна.

Также можно использовать кабели без ленточной брони, например АВВГ. В этом случае для защиты от механических повреждений нужно использовать двустенную гофрированную трубу .

Кабель АВВГ годится для прокладки под землей с гофрированную трубой

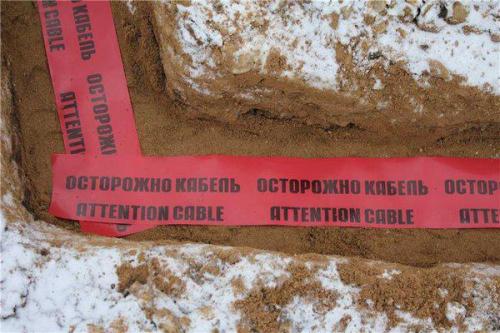

Сигнальная лента

Сигнальная лента нужна для защиты людей при проведении земельных работ на месте прокладки кабеля. Она сохраняется в земле десятки лет.

Обязательно используйте сигнальную ленту при прокладке кабеля в земле

Инструменты и расходные материалы для обустройства траншеи

Можно обойтись лопатой и песком. Песок потребуется для создания защитной подушки. Если вы используете кабель без ленточной брони, для защиты от механических повреждений можно использовать асбестовые трубы, железобетонный или кирпичный желоб. Но быстрее и удобнее работать с двустенной гофрированной трубой, которая не нуждается в дополнительных мерах предосторожности.

Какие инструменты и материалы необходимы для прокладки кабеля в земле

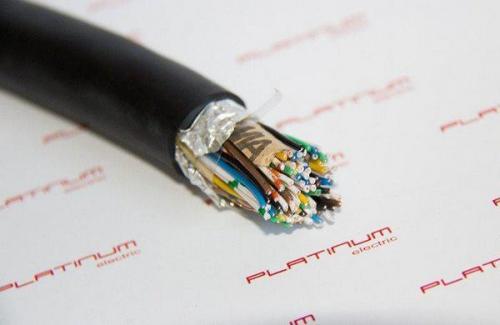

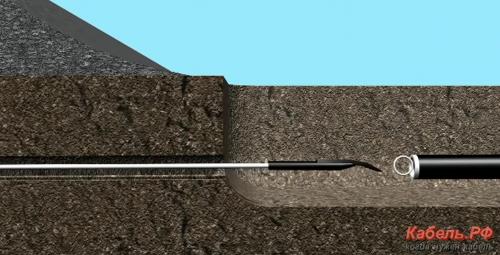

Кабель связи допускается прокладывать в грунте траншейным (траншея роется до прокладки) и бестраншейным способом (при использовании кабелеукладочной техники). В грунтах категории I, II и III (если типовой проект прокладки кабелей связи не предусматривает обратного) всегда используется бестраншейная укладка. То же относится и к грунтам IV категории при условии, что пропорка почвы выполняется 2–3 раза. Если использование кабелеукладочных средств механизации на местности усложнено (например, скальная местность), допустимо применение буровзрывной техники.

1.2. Глубина прокладки

Правила прокладки кабелей связи (оптических и электрических, бронированных и небронированных) предусматривают следующие значения глубины укладки в грунтах категорий I–IV:

• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.

Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки (требования действительны и для грунтов IV категории, разрабатываемых буровзрывной техникой):

• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м. При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.

Глубина укладки кабельных линий в вечномерзлых грунтах в и грунтах с глубоким промерзанием производится согласно требованиям СНиП по прокладке кабелей связи, проектированию и строительству фундаментов для зданий и сооружений в районах вечной мерзлоты (СНиП II-15-74 и СНиП II-18-76).

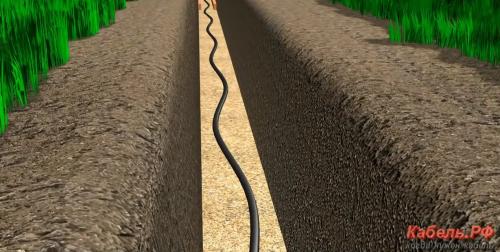

1.3. Рекомендации по прокладке кабелей связи в траншеях

Прокладка кабеля связи (ПУЭ 2.3.83) в заранее разработанную траншею предполагает сооружение подушки в нижней ее части и верхнего покрывающего слоя из песчаного грунта толщиной в 10 см. Согласно пункту 2.3.86 ПУЭ, совместная прокладка кабелей связи и питания допустима в одной траншее при соблюдении расстояния между ними в 500 мм. Также совместно могут прокладываться кабели линий проводного вещания при условии, что они имеют один и тот же класс исполнения (расстояние между ними также 500 мм). При этом в одной траншее не рекомендуется прокладывать более 6 кабелей (если типовой проект прокладки кабелей связи не содержит специальных требований с обоснованиями принятых решений).

При пересечении кабельных линий с ж/д путями или автотрассами кабель связи прокладывается в трубах диаметром в 100 мм, выполненных из полиэтилена или асбестоцемента. Это же требование действительно для прокладки однопарных кабелей СТО и сетей проводного вещания.

При устройстве траншей в грунтах с высоким уровнем вод и при прокладке труб выше глубины сезонного промерзания почвы должны предприниматься дополнительные меры по защите кабелей, приведенные в «Инструкции по защите кабелей связи от сдавливания льдом в затопляемой кабельной канализации Минсвязи России».

Прокладка кабельных линий через зоны с блуждающими токами (например, электрифицированные трамвайные пути) производится в соответствии действующим ГОСТ по прокладке кабеля связи (ГОСТ 67-78).

Источник: https://remont.ru-best.com/remont-kvartir/bezopasnoe-prokladyvanie-kabelya-v-zemle-osnovnye-principy-i-rekomendacii

Какие правила и нормы следует соблюдать при прокладке кабеля в земле

В зависимости от конструкционного исполнения средства защиты кабелей подразделяются на следующие разновидности:

• Лоток . Обеспечивает механическую защиту кабеля в неагрессивных средах. Может быть монолитным или перфорированным. Подходит для прокладки одножильных и многожильных проводов, чаще всего выполняет задачу направляющей.
• Канал. Выполнен из профлиста или ЖБ плит. Подходит для прокладки силовых кабелей различного напряжения.
• Труба. Защищает кабель на определенном участке: в месте соединения или протяжки в проходные отверстия. Для внутреннего монтажа применяются исполнения из полимера, для наружного — металлические или асбестовые. Есть сплошные монолитные модели, а также гофрированные, способные изгибаться и легко принимать нужное положение.
• Шахта. Используется для монтажа кабелей внутри строительных конструкций. Защищает КЛ по всей ее длине.
• Тоннель, галерея и эстакада. Это крупногабаритные конструкции, в которых можно провести более 20 кабелей. Кроме проводов, в них устанавливают оборудование для различных инженерных систем: водопроводных, вентиляционных и др.

Для защиты проводов в квартирах и домах используют кабель-каналы, гофрированные пластиковые и металлические трубы, а также специальные плинтусы для кабелей. Это простые решения для условий, где нет серьезных механических нагрузок и воздействия агрессивных сред. Благодаря широкому модельному ряду можно легко подобрать защитную конструкцию для любого интерьера.

Как выбрать оптимальный маршрут прокладки кабеля в земле

Защита кабеля в земле — это не просто прихоть , а необходимость , обеспечивающая бесперебойную работу электросети и безопасность вашего дома. Ведь подземная прокладка подвергает кабель воздействию множества неблагоприятных факторов : влаги , перепадов температур , давления грунта , грызунов и даже случайных механических повреждений во время земляных работ. ⛏️ Поэтому правильная защита кабеля — это залог его долговечности и вашей безопасности. ️

В этой статье мы подробно разберем все аспекты защиты кабеля в земле , начиная от выбора правильного типа кабеля и заканчивая финишной засыпкой траншеи. Мы рассмотрим различные методы защиты , их преимущества и недостатки , а также дадим практические советы по их применению.

Перейдите к нужной части, нажав на соответствующую ссылку:

Защитить кабель, проложенный в земле, – задача первостепенной важности! ⚠️ Ведь от этого зависит не только бесперебойная работа электроснабжения, но и безопасность людей. ‍
Одним из основных элементов защиты является предупреждающая лента . ⚠️ Она ярко-красного цвета и сигнализирует о наличии кабеля под землей. Это предупреждение для всех, кто собирается проводить земляные работы: будьте осторожны, здесь проложен кабель! ⛏️

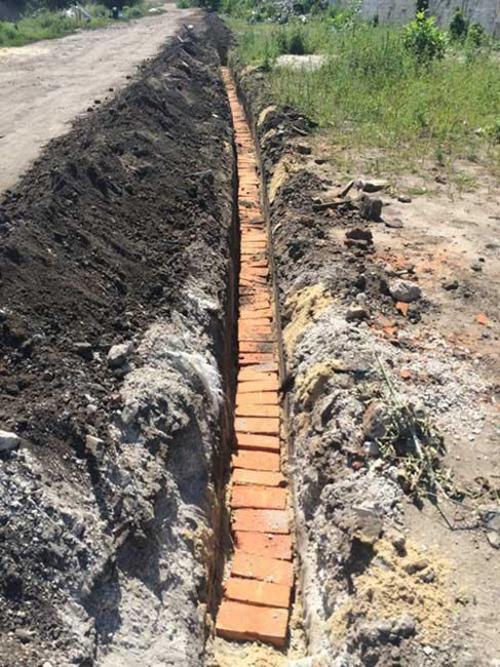

Но одной лентой не обойтись! Для дополнительной защиты рекомендуется использовать асбоцементные плиты или кирпич . Они создают прочный барьер, который защищает кабель от механических повреждений, например, при случайном ударе лопатой. ️
После укладки защитных плит траншею засыпают слоем грунта или песка без крупных частиц . Это необходимо для того, чтобы избежать повреждения изоляции кабеля острыми камнями.
Таким образом, «слоеный пирог» из предупреждающей ленты, защитных плит и мягкого грунта надежно защитит ваш кабель от повреждений и обеспечит его долгую и безопасную эксплуатацию. ⚡️
Помните, что правильная прокладка и защита кабеля – это залог безопасности и надежности электроснабжения. Не пренебрегайте этими важными этапами!
