Прокладка проводки в деревянном доме. 2 способа прокладки проводов в деревянном доме: дизайн, безопасность или денежные затраты

Прокладка проводки в деревянном доме. 2 способа прокладки проводов в деревянном доме: дизайн, безопасность или денежные затраты

Существует всего два варианта монтажа проводки в зданиях из древесины: открытая, расположенная на виду, или закрытая, спрятанная в строительных конструкциях.

Второй способ обеспечивает более красивый интерьер. Поэтому его чаще всего используют даже понимая, что повышается опасность возгорания и распространения открытого огня.

В качестве профилактики люди пропитывают деревянные конструкции противопожарными смесями. Но полностью возлагать надежды на этот прием не стоит.

Дело в том, что здания с пропиткой, как и обычные, при пожаре сгорают дотла.

Разница лишь в том, что огнезащитная обработка замедляет начальный этап возгорания, чем дает владельцу резерв времени порядка нескольких минут на вызов пожарной команды, быструю эвакуацию жильцов и имущества.

Основной причиной пожара по статистике остается неисправность электропроводки. Поэтому ее качеству необходимо уделять особое внимание.

Когда провода смонтированы с наружи стены, то они немного портят интерьер. Но, с другой стороны, все неисправности в них или на конечных точках: розетках, выключателях, светильниках хорошо заметны.

Первое появление дыма или огня можно быстро потушить хотя бы водой. Если же задымление просачивается где-то из стены, подрозетника или распаечной коробки, то быстро добраться к источнику огня проблематично. Потребуется разбивать строительную конструкцию.

Вот эти два момента и определяют разницу пожарной безопасности для открытой и закрытой проводки.

Важно понимать, что момент возникновения неисправностей в электропроводке не подчиняется никаким законам. Источниками опасности могут быть разряды молнии, мыши, случайные повреждения питающей сети.

С начала возгорания люди могут отсутствовать дома. Тогда оповестить пожарную команду будет некому.

Поэтому здесь важно предусмотреть два вопроса:

1. Надежный монтаж проводки по действующим правилам.
2. Обязательное применение комплекса электрических защит, способных в автоматическом режиме эффективно предотвращать любые аварийные ситуации.

Эти требования на первый взгляд понятны, но на практике непосвященный в тонкости электрики человек допускает множество грубых ошибок.

К сожалению, среди специалистов также нет однозначного мнения, а споры по разным аспектам монтажа ведутся постоянно — вольное толкование правил встречается часто даже при простом выборе проводов и кабелей.

Ниже привожу краткие цитаты из действующих документов, которые помогут вам правильно ориентироваться в этом сложном вопросе.

Монтаж электропроводки в частном деревянном доме. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.
Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

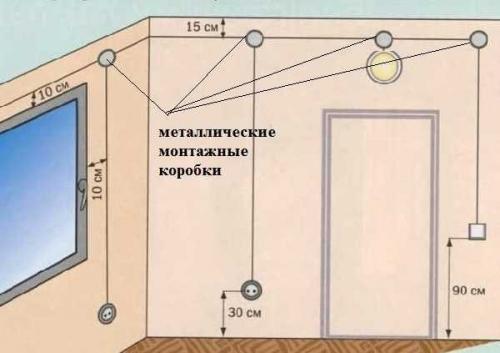

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Проводка в деревянном доме в кабель канале. Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках.  Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег. Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

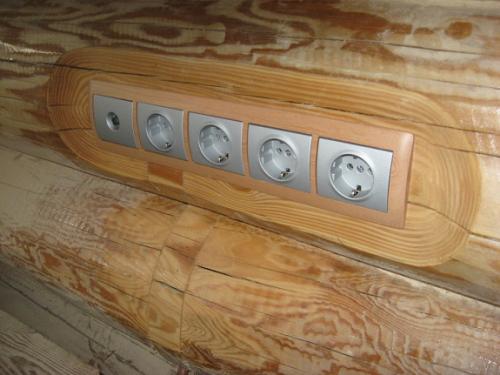

Скрытая электропроводка в деревянном доме под гипсокартоном. №2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

• скрытым;
• открытым.

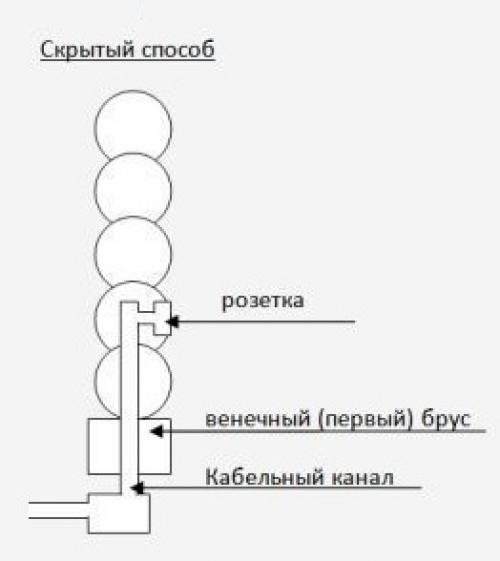

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом , например, вагонкой или гипсокартоном . В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

• нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
• пластиковая гофра и короб – слабая преграда для грызунов , которые могут ее запросто повредить, оголив провода;
• для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

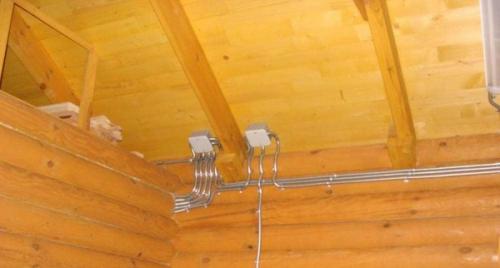

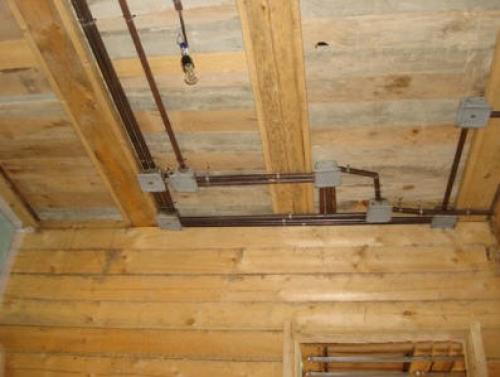

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

• внутри и снаружи такие трубы должны иметь антикоррозионный слой ;
• монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
• трубы необходимо подключить к контуру заземления;
• острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки , хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Открытая проводка в деревянном доме на изоляторах. Монтаж

Винтажная проводка в деревянном доме своими руками устраивается достаточно просто. Следует закупить все необходимые компоненты и разработать электрическую схему прокладки.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

• уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
• распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
• участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Важно! Все отрезки проводников между отдельными элементами протягиваются только по горизонтали или по вертикали (укладывать провода наискосок или под углом, согласно ПУЭ, не допускается).

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Расчет материалов

Подобно обычному кабелю витые провода наружной проводки в деревянных домах могут состоять из двух или трех жил (зависит от того, есть или нет заземление в частном доме). Общую длину кабеля можно определить, если предварительно промерить расстояние между всеми элементами согласно прорисованной и перенесенной на стены схеме. Для подстраховки к полученному результату следует добавить 1–2 м.

Число выключателей выбирается по количеству светильников, а розеток потребуется ровно столько, сколько предполагается сделать точек подключения бытового оборудования. Столько же потребуется и распределительных коробок.

Монтаж изоляторов и электроустановочных изделий

Изоляторы фиксируются на стенах дома посредством шурупов или саморезов по дереву, головки которых должны быть слегка утопленными. Фарфоровые ролики равномерно размещаются вдоль всей линии разметки с шагом порядка 50 см. Ближайший к розетке или выключателю ролик должен находиться на удалении от него не более чем 5 см.

Согласно инструкции по монтажу, высота розеток должна быть такой, чтобы ими было удобно пользоваться (порядка 50–80 см). Тот же параметр для выключателей составляет примерно 70–160 см; его точное значение выбирается по месту установки.

Дополнительная информация! При обустройстве проводки в прихожей или на кухне линия ее прокладки должна располагаться не ближе чем 50 см от газовых труб и плиты.

При монтаже распределительных коробок их место выбирается под потолком на расстоянии 5–10 см от перекрытия (линии подводки до них ведутся на этом же уровне). Провода в сторону розеток прокладываются строго вертикально и вниз.

Открытая электропроводка в деревянном доме пуэ. Внутренняя проводка.

Проводку в деревянных домах, как правило, выполняют открытой . Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье мы рассмотрим практически все возможные варианты.

1. Проводка открытым, в т.ч и незащищенным кабелем.

Для стационарной проводки лучше всего использовать жесткие (одножильные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГ-нг(-LS) или NYM.

Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны.

Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. Последние модные тенденции снова возрождают этот способ, который теперь называется ретро-проводка . Он замечательно вписывается в стиль лофт, замечательно смотрится в деревянных домах из бревна. В срубах ретро-проводка уж точно лучше выглядит, чем использование пластиковых кабель-каналов.

Тем не менее, проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна. Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид , особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

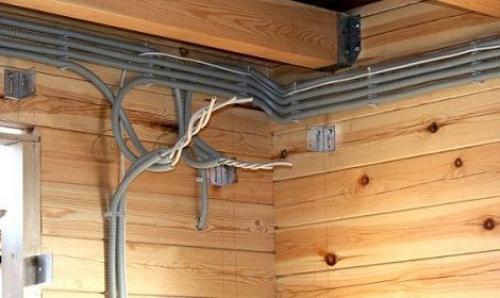

2. Проводка в электротехнической гофрированной трубе.

Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в металлорукав или пластиковую гофрированную гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами.

В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности.

Разновидностью данной проводки является проводка в жестких трубах ПНД, полипропиленовых, металлопластиковых и даже медных трубах.

3. Проводка в кабель - каналах или электротехнических коробах.

Кабели укладываются в пластиковые короба ( кабель-каналы ) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.

Источник: https://stroyvsepodryad.info/stati/pravila-montazha-elektroprovodki-v-derevyannom-dome-glavnye-trebovaniya-predyavlyaemye-k

Прокладка электрического кабеля в деревянном доме. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.
