Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно.

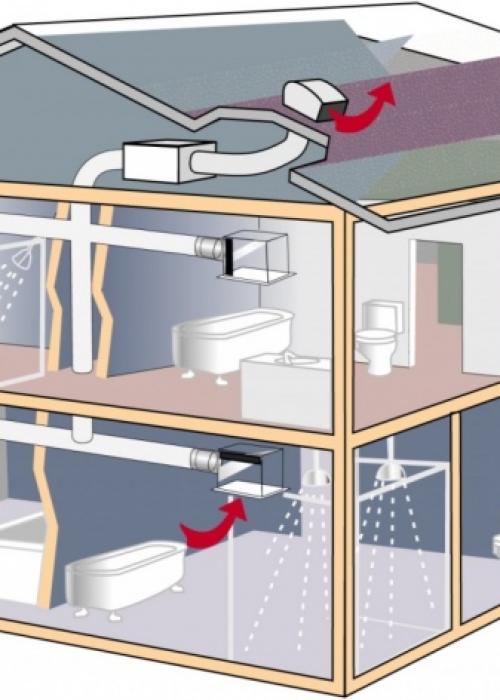

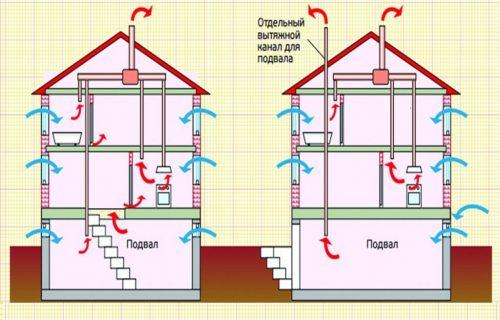

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

1. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

1. Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

1. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

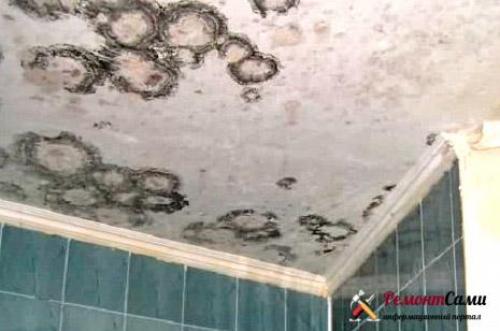

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

1. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

• утюг;
• посудомоечная машина;
• стиральная машина;
• электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

1. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

1. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

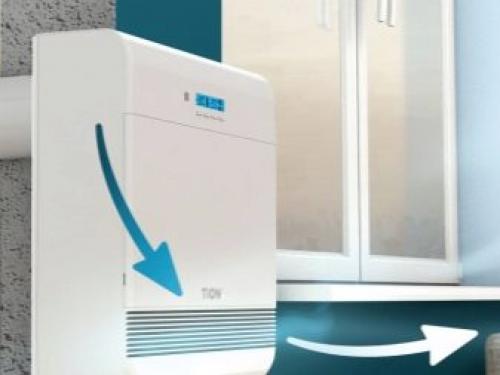

Естественная вентиляция через стену. Типы вентиляционных систем для помещений

На сегодняшний день вентиляцию через стену принято разделять на три вида в зависимости от типа циркуляции воздуха:

1. С естественной циркуляцией (самый не эффективный вид вентиляции в помещении, в особенности, если оно защищено от сквозняков металлопластиковыми окнами и дверьми);

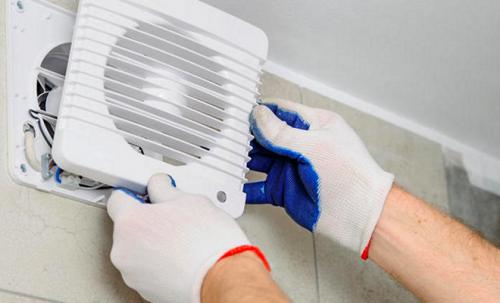

2. Системы с отводом воздуха в принудительном режиме (в качество воздухоотвода в основном выступает специальный вентилятор);
3. Система смешанного типа.

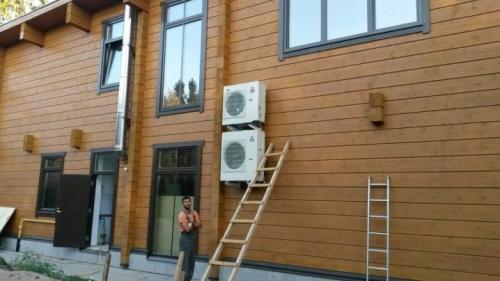

Вентиляция через стену в частном доме либо квартире естественного типа не требует дополнительных энергетических затрат, так как является полностью автономной. В помещении данная система организована из продухов и каналов, которые имеют обязательный выход на улицу. В итоге в помещение постоянно поступает воздух, достаточную вентиляцию обеспечивают сквозные процессы.

К преимуществам такой системы вентилирования можно отнести:

1. Естественные условия среды, безвредные для человека;
2. Отсутствует необходимость подключать систему к электричеству;
3. Дешевизна в монтаже и обслуживании;

Есть у естественной вентиляции и существенный недостаток, связанный с тем, что для нормальной работы системы температура воздуха в помещении должна быть выше, чем в помещении. В ином случае тяга будет нулевой, и система будет полностью бесполезной.

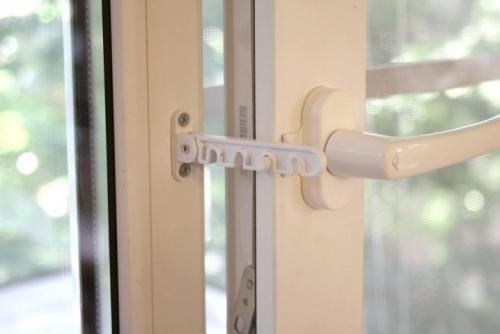

Встретить естественные вентиляции в стене можно только в старых частных домах либо старых многоэтажках. В новостроях принято использовать системы с принудительной тягой. Причина этого выбора довольно проста – для нормального функционирования естественной вентиляции необходимо наличие сквозняка в помещении. В старых домах сквозняк создавался за счет щелей в окнах и дверях, новые металлопластиковые окна и двери минимизируют сквозняки и не дают системе функционировать нормально.

Естественная вентиляция виды. Производственные помещения с естественной вентиляцией

В основе естественной вентиляции лежит воздухообмен, основанный на разности температур. Данный показатель сказывается, прежде всего, на разном удельном весе воздуха, внутри производственного цеха и снаружи. Эффективность работы такой системы зависит от разницы этих параметров. То есть чем больше разница в удельном весе и температуре, тем больше эффективность работы данной системы.

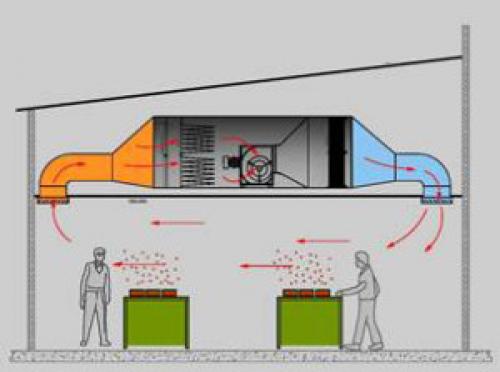

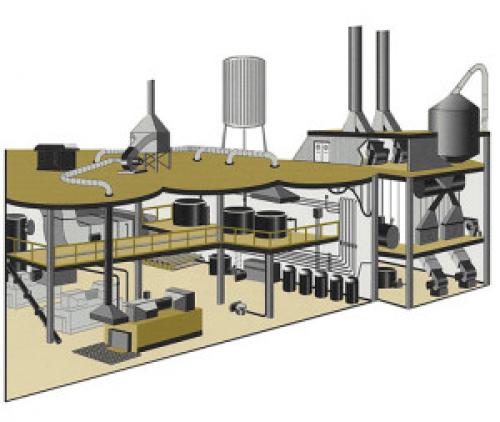

Схема производственной вентиляции

Данная система проветривания может быть организованной и неорганизованной. В первом варианте поступление воздушных объемов осуществляется через не плотности между окнами или дверями, а также при открывании форточек или дверей. Приток свежего воздуха улучшают устройством специальных вентиляционных шахт, а сами шахты или каналы дополнительно снабжаются специальными насадками, их еще называют дефлекторами.

Данная система, даже организованного типа может быть применена только в производственных зданиях, имеющих небольшую площадь. Наиболее часто ее используют в мастерских сельскохозяйственного назначения или фермах.

В цехах же небольшой площади естественная вентиляция осуществляется способом аэрации. Расчет системы вентиляции производственных помещений при использовании данного метода заключается в расположении на определенной высоте окон, а также специальных проемов, величина которых зависит от размеров самого помещения.

Например, небольшой цех, в котором вентилирование будет осуществляться путем аэрации, должен быть обустроен проемами, имеющими специальные фрамуги. Непосредственно сами проемы должны быть смонтированы в двух уровнях. При этом высота первого уровня должна варьироваться в пределах от 1 до 1,5 метров от пола, а второго уровня от 4 до 6 метров от того же пола.

Система вентиляции на производстве

Перекрытия в цехе должны быть в верхней части оборудованы фрамугами, с так называемыми аэрационными фонарями с фрамугами, открывающимися до необходимого значения.

Данный способ не применим для производственных площадей, в которых содержатся вредные вещества или пары отработанных газов, загрязняющих атмосферу. Естественная циркуляция не предусматривает очищения воздуха, поэтому для таких помещений должны устраиваться более сложные системы вентилирования с обязательными фильтрами для очистки воздуха, как в помещении, так и при выходе из него.

Дом без вентиляции. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

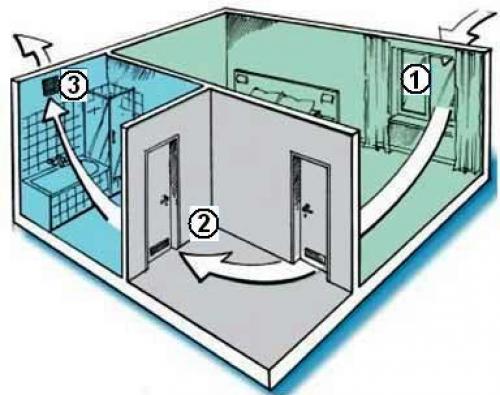

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

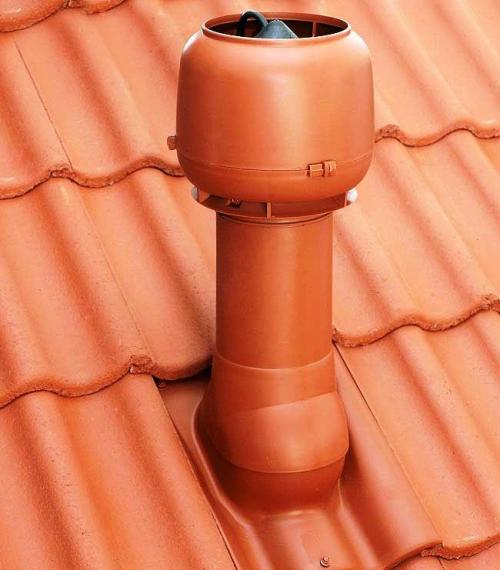

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

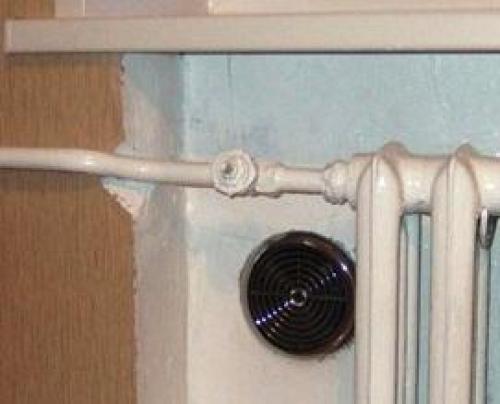

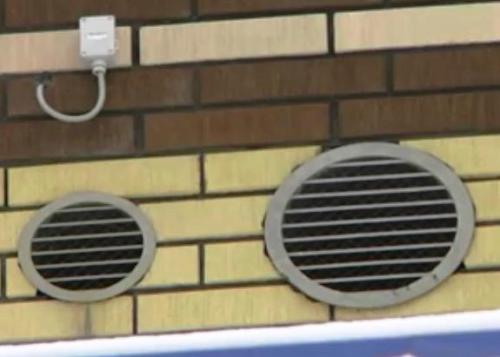

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

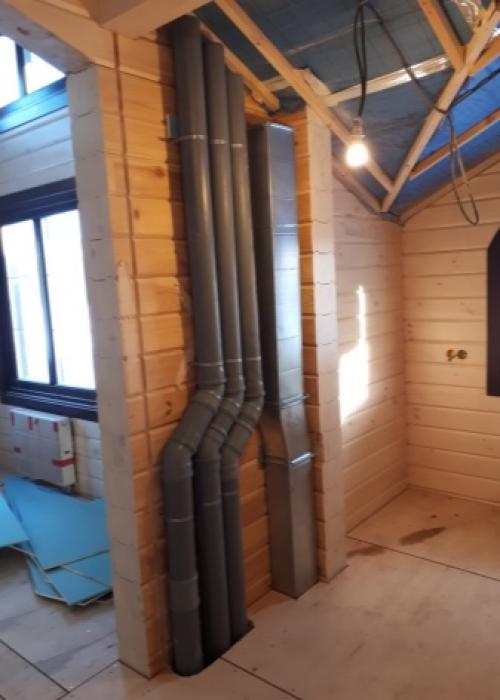

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Вентиляция в одноэтажном доме. Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м³/час).

Главным условием эффективной циркуляции воздуха в помещении является равенство объема притока и вытяжки.

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Организация естественной вентиляции в каркасном доме отличается от оборудования строений из бревна или бруса. В рубленых домах уровень естественного притока выше, чем в каркасных (за счет неравномерности усадки и наличия зазоров). Соответственно, для нормализации притока в каркасных строениях придется дополнительно использовать механические приборы.

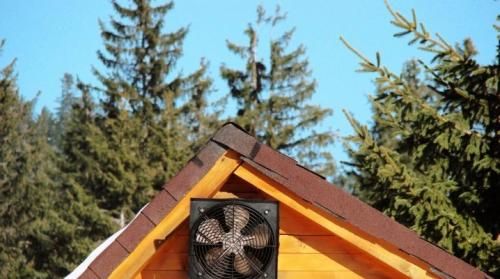

Вентиляция в частном доме через потолок. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

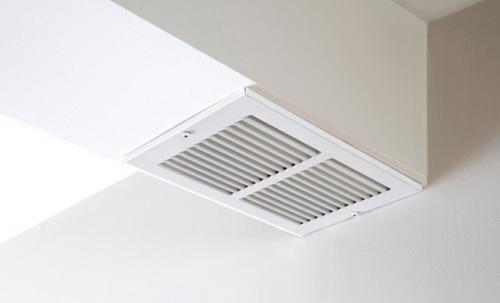

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.
