Установка и подключение посудомоечной машины своими руками. Инструкция по подключению к водопроводу

Установка и подключение посудомоечной машины своими руками. Инструкция по подключению к водопроводу

Как правило, к крану-смесителю, расположенному в мойке, идут гибкие шланги от труб с горячей и холодной водой. Вот почему наиболее удобный способ подсоединения ПММ расположен в том месте, где к водопроводной магистрали подключен такой шланг. В противном случае придется делать врезку в трубу при помощи тройника или коллектора с двумя отводами и кранами. При подключении в месте соединения гибкого шланга с водопроводом тройник с запорным краном нужно установить под мойкой.

Подключение тройника в месте соединения гибкого шланга с водопроводной магистралью, выведенной из стены

Запорный кран в тройнике необходим для того, чтобы можно было быстро прекратить подачу воды в случае аварийной ситуации. Поскольку большинство моделей ПММ нуждаются только в холодной воде, потребуется один тройник.

Для работы следует подготовить следующие инструменты и материалы:

• тройник с встроенным краном, изготовленный из латуни или бронзы, с диаметром резьбы 3/4 дюйма (такой диаметр подходит в большинстве случаев);
• входной фильтр грубой очистки (если такой отсутствует в комплекте посудомойки);
• фторопластовая уплотнительная лента (ФУМ-лента);
• разводные ключи;
• острый нож.

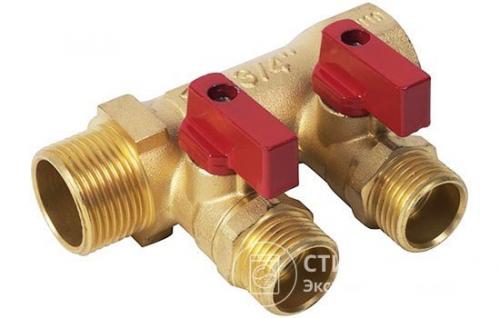

Разветвитель на 2 выхода с диаметром резьбы 3/4 дюйма

Если на кухне уже есть стиральная машина или планируется ее установка, тройник следует заменить коллектором на два выхода с таким же диаметром (3/4 дюйма) и двумя запорными кранами (см. фото выше). Кроме того, некоторые модели ПММ комплектуются слишком короткими заливными шлангами, чуть больше метра длиной. Если такой длины не хватает, придется купить новый шланг в специализированном магазине.

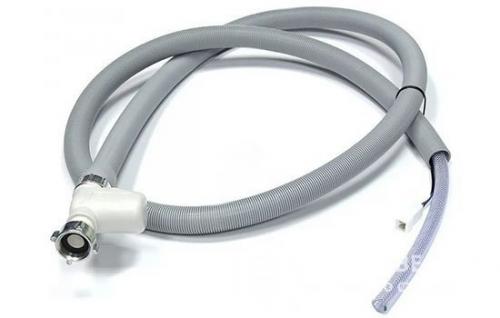

Заливной шланг ПММ вместе с вмонтированной системой «Аквастоп»

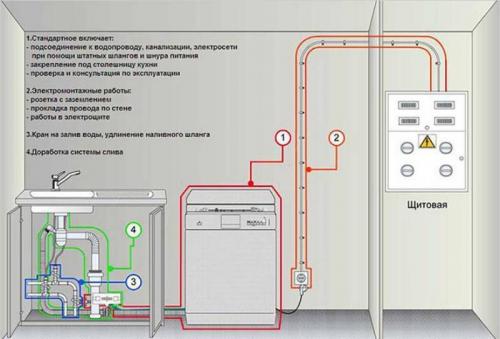

Чтобы правильно подключить посудомоечную машину своими руками к водопроводу, работу следует выполнить пошагово, в несколько этапов:

1. Перекройте подачу воды в квартиру.
2. Отсоедините гибкий шланг, подводящий холодную воду к смесителю, от трубы водопровода.
3. Соедините водопроводную трубу с входным отверстием тройника или разветвителя, намотав предварительно на резьбу ФУМ-ленту.
4. Выходное отверстие тройника или коллектора соедините с гибким шлангом, идущим к смесителю. Не забудьте использовать ФУМ-ленту.
5. К одному из боковых отводов подсоедините фильтр и впускной шланг посудомоечной машины.
6. Если есть стиральная машина, ее впускной шланг подключите к второму отводу разветвителя.
7. Проверьте герметичность всех соединений, подав воду в магистраль.

На этом подключение посудомойки к воде завершено.

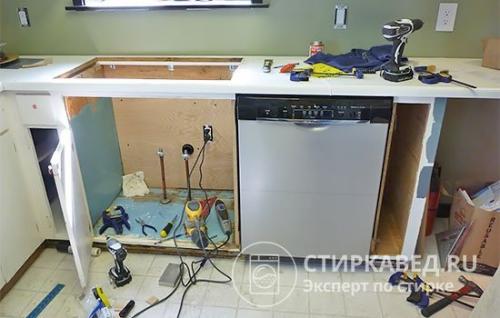

Бывает так, что при установке посудомоечной машины приходится переделывать крепление и подвод коммуникаций

Иногда ситуация не позволяет выполнить установку ПММ возле раковины. В этом случае приходится врезаться в водопроводную трубу. Если она изготовлена из металлопластика, сложностей не возникнет. Необходимо вырезать кусок трубы и на его место установить тройник или коллектор с пресс-фитингами, обеспечивающими надежное соединение.

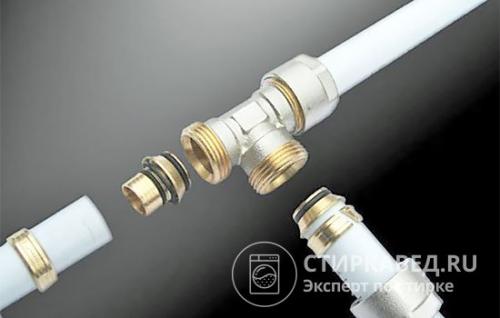

Цанговое соединение труб из металлопластика при помощи обжимных пресс-фитингов

Металлическую трубу можно не резать – достаточно надеть сверху хомут с отводом и просверлить отверстие в трубе через отвод. Данное соединение тоже является надежным.

Установка посудомоечной машины 45 см. Установка встраиваемой посудомоечной машины

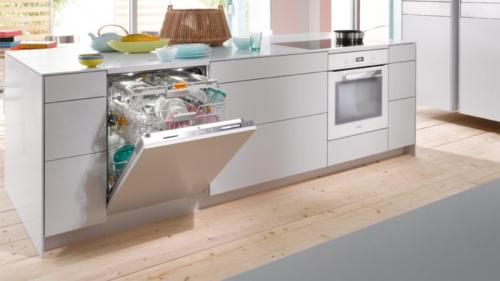

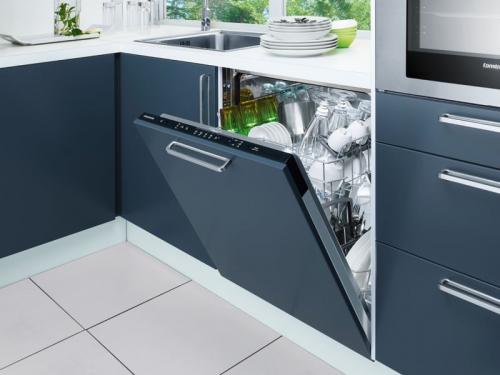

Посудомойку помещают в шкаф кухонного гарнитура. Главное выбрать место рядом с розетками или канализацией, чтобы в дальнейшем не было проблем с подключением.

Маленькую посудомойку встраивают в нишу, предназначенную для духовки или микроволновки. Чтобы она смотрелась гармонично с другими элементами кухонного интерьера, дверцу украшают в одном стиле с фасадом.За фасадом из дерева также стоит ухаживать .Например, масло-воск для дерева, информацию о котором можно узнать  здесь , имеет широкое применение: придает древесине водоотталкивающие и биозащитные свойства, препятствует воздействию УФ-лучей, придает любой желаемый благородный оттенок.

Перед установкой посудомойки в гарнитур сделайте замеры шкафа, чтобы выбрать оптимальный вариант. В инструкции вы найдете размеры посудомоечной машины.

Чтобы встроить ее в шкаф, выполняем такие действия:

1. Откручиваем нижнюю панель шкафа. Снимаем дверцы и плинтус, вытаскиваем полочки.
2. С помощью ножек регулируем корпус так, чтобы он принял вертикальное положение.
3. Фиксируем оборудование. Если ширина корпуса больше ширины посудомойки, то свободное пространство оставляем под моющие средства.
4. Подключаем машину к водопроводу и канализационной системе.
5. Устанавливаем на дверцу подходящую по дизайну панель.

Если вы так и не смогли найти место в кухонном гарнитуре, установите оборудование в отдельно стоящую тумбочку. Возможность вибрации отдельного модуля повышается, так как он не соединен с общей конструкцией. Посудомоечную машину тщательно крепят, чтобы шкафчик не двигался во время ее работы.

Но если случилось, что для встраивания техники совсем нет вариантов, можно найти место на столешнице или отдельной тумбе.

Источник: https://remont.ru-best.com/dizayn/kak-ustanovit-posudomoechnuyu-mashinu-ustanovka-posudomoechnoy-mashiny-v-gotovuyu-kuhnyu-6

Установка посудомоечной машины Bosch. Выбор места установки

Выбор места куда будет проводиться установка посудомоечной машины Bosch в первую очередь зависит от конструкции самой посудомойки. Встроенные модели монтируют в нишу кухонного гарнитура, по классике максимально приближенную к раковине. А вот отдельно стоящие модели могут устанавливаться в любом месте кухни, даже на островке при одном условии, что к ним будут подведены все необходимые коммуникации – водоснабжение, канализация и электричество.

Стоит отметить, что установка отдельностоящей модели происходит гораздо проще. В то время как при установке встраиваемой модели стоит учитывать немало деталей, в том числе и при подборе места расположения, к примеру, под столешницей . В первую очередь необходимо обеспечить простой доступ к коммуникациям при их подключении. Розетка, слив и водопровод должны находиться на расстоянии меньшем, чем длина заводских шлангов, идущих в комплекте. В противном случае не избежать покупки дополнительных элементов, которые только усложняют монтаж, и увеличивают затраты на установку. Отчего посудомоечная машина становится менее рентабельной.

Также следует учесть, что установка посудомоечной машины Bosch крайне нежелательна в крайних нишах кухонного гарнитура, поскольку устройство крепится обязательно с двух сторон к стенкам. И если этого не учитывать шум, доносящийся от посудомоечной машины, будет многократно усиливаться в результате вибраций.

Кроме того следует учитывать специфику этой кухонной техники. Посудомойка Бош не потерпит соседства с такой техникой как плиты и варочные поверхности (газовые или электрические), а также духовые шкафы. Исходящее от них тепло приведет в негодность резиновые уплотнители, а также пластиковые элементы. Отчего посудомоечная машина сломается быстрее.

Установка посудомоечной машины ИКЕА. Рейтинг посудомоечных машин ИКЕА

В ассортименте ИКЕА всего 7 моделей посудомоечных машин (ПМ). Они различаются по цене, техническим характеристикам, а также и по качеству. Некоторые покупатели поделились своим опытом использования техники, и мы с учетом всех нюансов составим свой рейтинг лучших моделей из каталога.

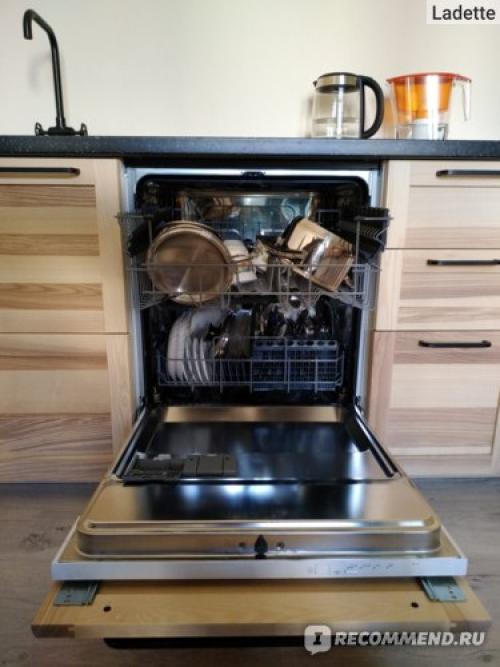

Посудомоечная машина ИКЕА серии «Лаган», 19 999 руб. Полноразмерная 60 см.

Посудомойки IKEA созданы с участием таких известных компаний , как Electrolux, Whirlpool.

В каталоге представлены:

• полноразмерные ПМ: серии «Лаган», «Ренгёра», «Скинанде», «Ренодлад», «Хигиениск»;
• узкие (45 см в ширину) ПМ: серии «Эльпсам», «Медельстор».

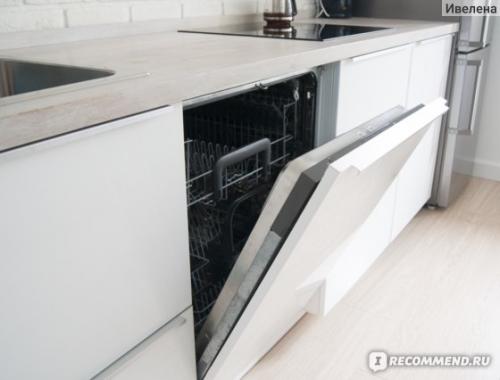

«Скинанде», полноразмерная 60 см.

Обратите внимание. Если вы планируете также покупать и, то учтите, что для специального шкафа для встроенной МП подойдет только техника из ИКЕА. Посудомойка другого бренда не имеет специальных слайдерных креплений.

Цены и характеристики

Каким параметрам должна отвечать качественная посудомоечная машина? В первую очередь, конечно, иметь долгий срок службы при соблюдении требований к эксплуатации. Особенно важен последний момент, т.к. поломки техники порой могут быть вызваны неправильным обращением.

Ко всем ПММ прилагается бумажная инструкция. Также ее можно найти и в электронном виде в карточке товара на официальном сайте. Ссылка на каталог со всеми моделями на официальном сайте ‑ https://www.ikea.com/ru/ru/cat/posudomoechnye-mashiny-20825/?sort=priceAsc

Открывайте нужную модель, кликайте на разделе «Инструкция и документы» и увидите ссылку на документ PDF. Ссылки может быть две, скачивайте обе: одна показывается в картинках последовательность установки, вторая — с полным описанием на русском языке.

Основными критериями выбора техники являются:

• цена;
• экономичность в эксплуатации (расход электроэнергии);
• вместительность (количество комплектов);
• размеры;
• срок гарантии.

Чтобы было удобнее сравнить все представленные в каталоге варианты по цене и характеристикам, мы составили сводную таблицу.

Все модели встраиваемые.

Модель

Размеры, ширина/глубина/высота в см

Расход электроэнергии, кВТ/ч при обычной загрузке

Вместительность, количество комплектов

Гарантия, лет

Цена

Процесс установки и подключения ПМ смотрите в

При выборе посудомоечной машины покупатель может быть ограничен в бюджете. Но даже за определенную стоимость он хочет увидеть соответствующее своей цене качество.

Посмотрим, каким моделям покупатели поставили самые высокие оценки и какие плюсы и минусы отметили за время эксплуатации.

Эта ПМ шириной 45 см заслужила самые высокие оценки (4,7 из 5). Без минусов не обошлось, но, тем не менее, это оптимальная в соотношении цены и качества модель.

Плюсы: большой функционал, тихая, отлично моет даже на короткой программе, экономна по расходу электроэнергии и воды, вместительная, удобная загрузка, наличие функции «луч-индикатор».

Минусы: плохо отмывает кастрюли и сковороды внутри.

Еще одна узкая посудомойка по праву занимает второе место.

Плюсы: хорошо моет, недорогая, большой функционал.

Минусы: нет функции «луч-индикатор», не отмывает кастрюли, шумная, плохо сушит.

Это самая бюджетная на сегодняшний день посудомойка в ИКЕА.

Источник: https://remont.ru-best.com/dizayn/ustanovka-posudomoyki-svoimi-rukami-instrukciya-po-podklyucheniyu-k-vodoprovodu

Установка посудомоечной машины Bosch 45 см. Установка посудомоечной машины Bosch

посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

1. Выбор места.
2. Подсоединение к сливу.
3. Подгонка водопровода.
4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

• легкость перемещения грязной посуды из раковины;
• гигиеничность первичной обработки столовых приборов;
• близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

Варианты размещения ПММ:

• на столешнице (для мелкогабаритных моделей);
• под столешницей (более крупные модификации);
• в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника. Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг. Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

1. Отключите водоснабжение в квартире.
2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
3. Уплотните резьбу на освободившемся отверстии «фумкой».
4. Прикрутите тройник.
5. Подсоедините к одному выходу трубку смесителя.
6. Ко второму — заливной шланг посудомойки.

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Пошаговая инструкция монтажа в этом

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

• Находиться в доступном месте, не ниже полуметра от пола.
• Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
• Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

Установка ПММ на законное место

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется. Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника « Икеа ». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Пробный запуск

Вы установили долгожданную помощницу? Запустите тестовый режим, проследите за всеми соединениями — не капает ли где вода, не течёт ли ручьём? Даже если первая мойка прошла успешно — внимательно понаблюдайте пару дней за результатами вашего труда. Ведь изъяны системы могут проявиться не сразу.

Но мы надеемся, что всё получится правильно с первого раза. Удачи!

Как установить посудомоечную машину в готовую кухню. Правила встраивания посудомоечной машины в готовую кухню

Многие хозяйки выбирают посудомоечную машину не только за экономию времени на ежедневную домашнюю работу, но и за экономные затраты воды. Если ремонт в ближайшее время не планируется, то можно установить технику прямо в гарнитур. Встраиваемая техника обладает рядом достоинств: монтаж в готовую кухню не портит дизайнерскую задумку, устройство спрятано за деталью мебели, с установкой справиться даже мужчина, не обладающий достаточным опытом. Для этого нужно определиться, куда встраивать прибор, просчитать геометрические параметры ниши, выбрать модель прибора. При долгожданном приобретении возникает вопрос: как встроить посудомоечную машину в готовую кухню? Данная статья поможет выполнить монтаж прибора так, чтобы техника работала долго и без сбоев.

Выбор места в зависимости от вида

Чтобы встроить прибор, нужно правильно определиться с местом расположения техники: проем секции должен соответствовать габаритам коробы машины, средства коммуникации расположены недалеко. Специалисты предлагают несколько вариантов:

Тип техники	Место для посудомоечной машины	Преимущества	Недостатки
Частично встраиваемые и полновстраиваемые	Под раковиной в мойке	Совпадает глубина и ширина многих моделей; близость к канализационным  водным коммуникациям	Может понадобиться переделка нижней части мойки; покупка нового сифона
Напольный шкаф	Панель прибора скрывается за декоративным фасадом	Необходимость переделывания элемента мебели
Демонтаж ниши в кухонном гарнитуре	Подбор панели под цвет фасада мебели	Уменьшение пространства для хранения кухонной посуды
Компактные модели	На отдельно стоящий бытовой прибор	Легкий монтаж	Необходимость учитывать доступ к коммуникациям; техника уменьшает пространство в помещении

Таким образом, в готовую кухню проще всего вписать компактные модели.

Основные компоненты для встраивания

Ниже приведен примерный перечень того, что понадобится для работы:

1. Набор инструментов (кусачки, крестовидная отвертка, дрель, саморезы, строительный уровень).
2. Чтобы подключить напорный водяной шланг понадобится латунный водопроводный тройник.
3. Материал для герметизации (пакля, резиновая фум-лента, прокладки).
4. Кран шаровый.
5. Сифон в том случае, если техника устанавливается в мойку.
6. Хомутики, обжимные муфты

Важно! Для установки отдельной розетки понадобится двухжильный медный провод с хорошей изоляцией. Розетку выбирайте влагостойкую.

Инструкция по установке агрегата в готовый гарнитур

Самый подходящий вариант для встраивания посудомоечной машины – переделать напольный шкаф кухни. Для этого нужно выполнить определенные этапы.

Подготавливаем место:

• открутите саморезы, держащие столешницу;
• открутите стяжки, фиксирующие боковые и задние стенки с поверхностью ближайших шкафов;
• вытяните часть мебели;
• разберите шкаф, оставив только боковые стенки с дверцами;
• с помощью дрели и коронки высверлите отверстия в боковой стенке для двух шлангов: подачи воды и для канализационного шланга, а также для электропроводки.

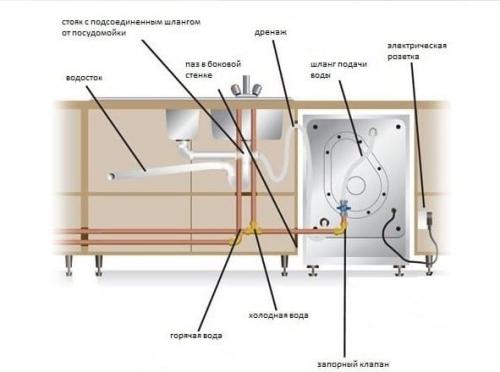

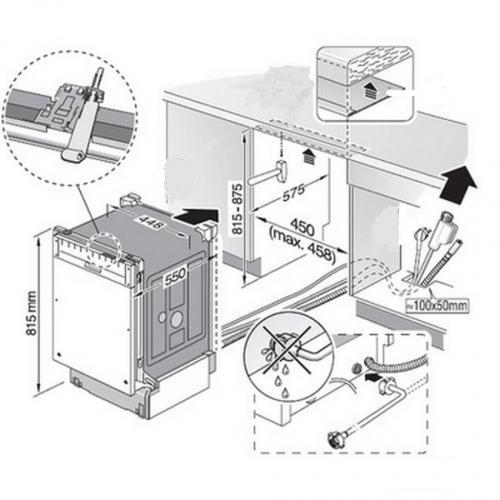

Схема установки посудомоечной машины

Устанавливаем боковые элементы цоколя :

• возьмите металлическую стяжку;
• установите каждую стенку по отдельности.

Устанавливаем встраиваемый прибор:

• уберите соединительные шланги, провод электропитания;

• задвиньте прибор в полученную нишу;
• просуньте в отверстия шланги и проводку;

• используйте регулируемые опоры для того, чтобы поставить встроенную машину в горизонтальном положении;

• подсоедините шланг сброса к системе канализации, а элемент подачи холодной воды с помощью латунного тройника к патрубку;
• в случае дополнительного крепления шланга на стене, используйте анкерные хомуты;
• подсоедините устройство к розетке;
• прикрепите лицевую панель цоколя на свое место.

Если встроить посудомойку не получилось, не переживайте – изучите инструкцию установки вашей модели, в крайнем случае, всегда есть возможность обратиться к специалистам.

Рекомендации

Чтобы встроенная машинка работала долго, не затопила соседей, прислушайтесь заранее к некоторым советам:

• проверьте наличие заземления – это предотвратит удар током;
• следите за тем, чтобы сливной шланг не был более 2,5 м — повышенная нагрузка негативно сказывается на работе нагнетательного насоса;
• не рекомендуется встраивать прибор под варочной поверхностью;
• для защиты столешницы от пара подумайте о защите, для этих целей отлично подойдет металлическая пластина.

Теперь вы имеете представление, как встроить посудомоечную машину в кухню. Для установки техники в готовый кухонный гарнитур понадобиться не только идеи, куда встроить устройство, но и навыки работы с сантехническими и слесарными инструментами.

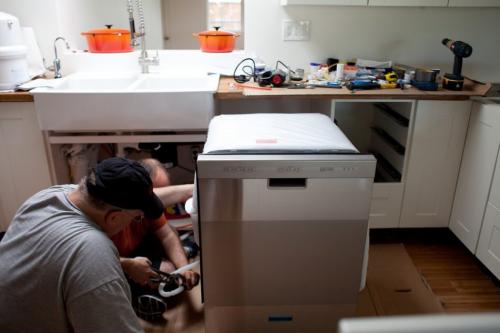

Установка посудомоечной машины своими руками. Установка посудомоечной машины

Конструктивно посудомойки могут быть двух типов: отдельно стоящие и встроенные. Первые представляют сбой отдельные электрические приборы в собственном корпусе, которые могут быть установлены практически в любом месте кухни. Главное – чтобы к ним было удобно подводить коммуникации и при их подведении соблюдались все необходимые нормы.

Монтаж и подключение посудомоечной машины

Встроенные посудомойки устанавливаются в уже готовые элементы кухни (шкафы и ниши), к которым заранее подведены точки ввода воды и электричества. Такие ПММ могут иметь как собственную переднюю панель с органами управления, так и использовать в качестве передней панели декоративную пластину, выполненную из дерева или МДФ. В этом случае органы управления ПММ будут скрыты; чаще всего их располагают на дверце с торца.

Отдельно стоящие ПММ

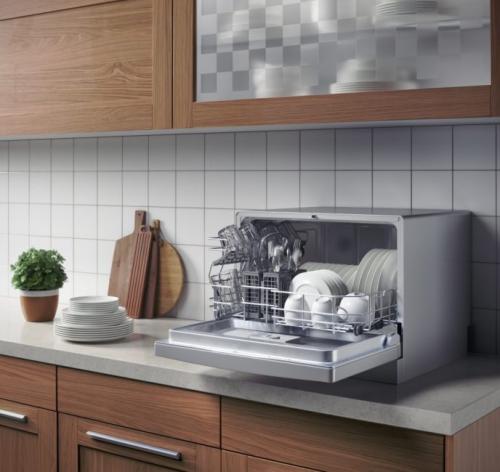

Наружный настольный вариант посудомойки

В зависимости от габаритов такой посудомойки, она может быть установлена на полу или на специальной подставке. В роли подставки может выступать, например, столешница. Обычно ПММ высотой более 60 см устанавливают на пол, а высотой 45-60 см – на подставку.

Основных требований при подобном способе установки всего два:

1. Посудомойка должна располагаться на ровной поверхности. Это необходимо, поскольку любое нарушение перпендикулярности в установке машины чревато не только неустойчивостью, но и вытеканием из неё воды при работе


   ---

2. Посудомойка должна располагаться на расстоянии не менее 5 см от стены . Здесь тоже всё просто – меньшее расстояние не даст правильно развести коммуникации, и возможны случаи, когда шланги с водой будут пережаты, что приведёт к блокированию доступа воды в машину

Отклонение от горизонтальной плоскости при монтаже ППМ должно быть не более 2°.

Проверка правильности установки делается с помощью уровня , который прикладывается к крышке посудомойки. Все машины снабжаются ножками с регулируемой высотой, поэтому при выравнивании машины проблем возникнуть не должно.

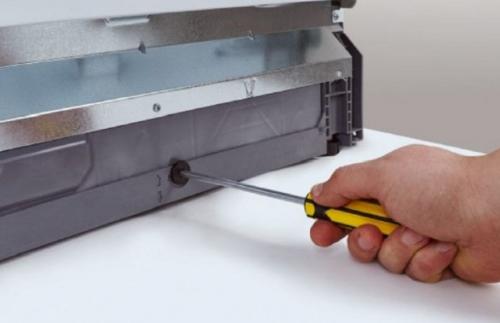

Регулировка высоты машины при помощи специального винта

Если коммуникации уже подведены к месту установки, то особых проблем при монтаже ППМ не возникнет, если же их нет, то придётся к месту установки прибора подводить электричество и воду.

Здесь следует помнить, что длина стандартных шлангов, и кабеля подключения электричества, идущих в комплекте с машиной, не превышает 1.5 м. Поэтому место её расположения следует выбирать, исходя из этих расстояний. Применение дополнительных удлинителей для подачи воды и электричества крайне нежелательно.

Обычно, при выборе места установки машины, её стараются разместить поближе к водным коммуникациям – холодной воде и канализационному стоку, а уже электричество подводят любым удобным способом, поскольку монтаж электрики менее трудоёмкий, нежели монтаж водоснабжения. Если для того, чтобы провести электричество, максимум, что придётся сделать – это проштробить стену для размещения проводки и установить гнездо для розетки, то в случае с водой список мероприятий будет существенно больше.
