Как подключить посудомоечную машину к электрической сети. Важность наличия заземления электропроводки

Как подключить посудомоечную машину к электрической сети. Важность наличия заземления электропроводки

Посудомоечный агрегат считается одним из самых опасных, с точки зрения электрической безопасности, устройств. Это требует от мастера, производящего подключение, принятия всех необходимых мер защиты. Заземление агрегата производится в первую очередь при подключении к электросети.

Заземление должно быть пригодным к эксплуатации, поэтому стоит отнестись к его установке серьезно, что позлит обезопасить посудомойку. Подключить заземление довольно просто. Работа производится по стандартной технологии.

Довольно часто неопытные люди допускают одну ошибку, а именно: производят зануление при монтаже ПММ. Суть этого ложного шага заключается в том, что при отсутствии электрозащиты выполняется стыковка заземляющего контакта розетки с рабочим нулем. Такая ошибка может привести к появлению опасного потенциала, который будет проходить через корпус агрегата. Это может произойти в том случае, если оборвался нулевой провод.

Посудомоечная машина нуждается в обязательном заземлении

Рекомендуется избегать подобных ошибок. Посудомойки Бош и Электролюкс очень чувствительны к электрическим скачкам и другим проблемам, связанным с установкой и подключением. Чтобы избежать проблем, рекомендуется изучить схемы, на которых изображаются нюансы введения ПММ в эксплуатацию.

Для того чтобы избежать возникновения фазного напряжения электросети (опасного потенциала), нужно выполнить работу правильно. Но самая опасная ситуация, безусловно, это полное отсутствие заземления. Перед началом работы рекомендуется изучить

Машинка должна иметь хорошую изоляцию, чтобы опасный потенциал, возникший в результате аварийной ситуации, не передался воде. Таким образом, подключение ПММ к электрической сети – очень важный пункт, от которого зависит то, насколько безопасна будет эксплуатация устройства.

Подключение посудомоечной машины к водопроводу. Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

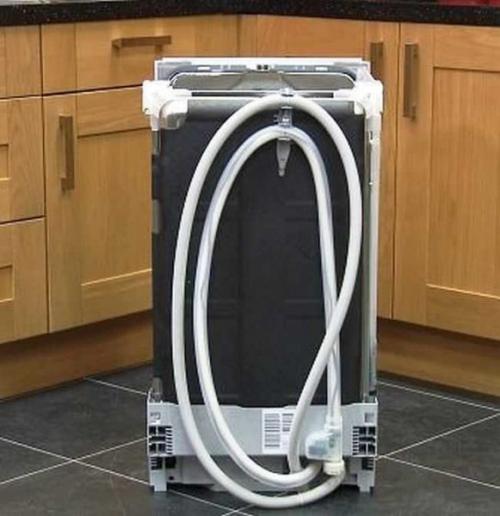

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

• Горячая вода несет большее количество загрязнений, чем холодная и ваша машинка быстрее выйдет из строя.
• Температура ГВС часто превышает допустимые для оборудования пределы. Это снова сокращает срок эксплуатации оборудования.
• Если счетчик на ГВС стоит, экономия получается совсем небольшая. Минусы явно перевешивают.

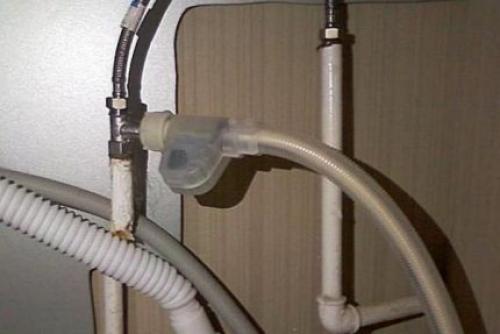

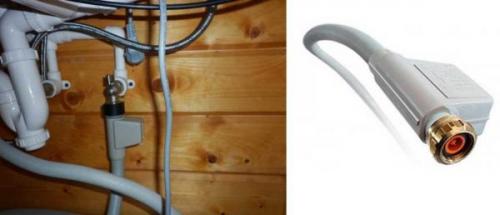

  Пример подключения к водопроводу

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Подключение посудомойки к канализации. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

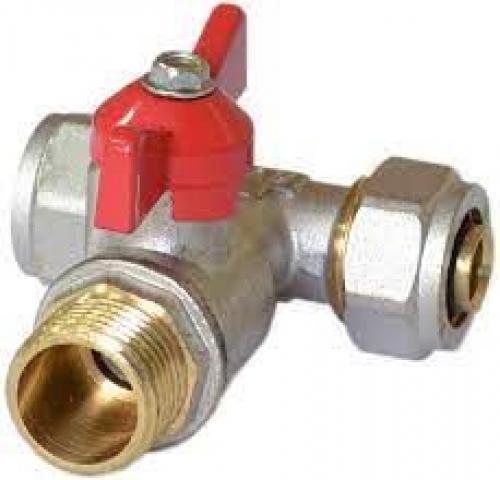

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

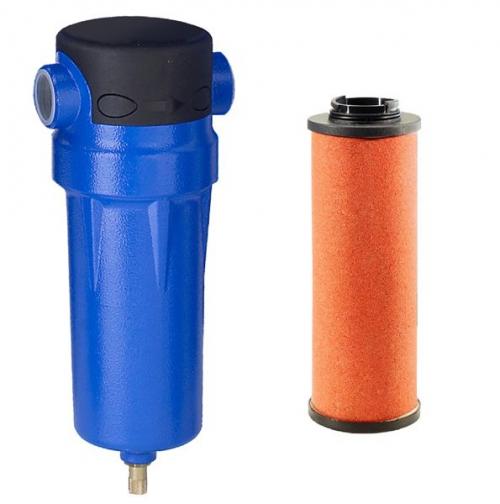

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

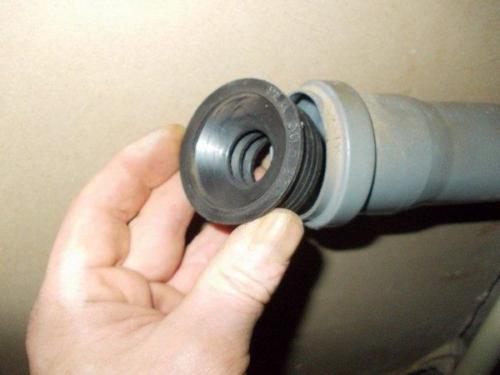

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

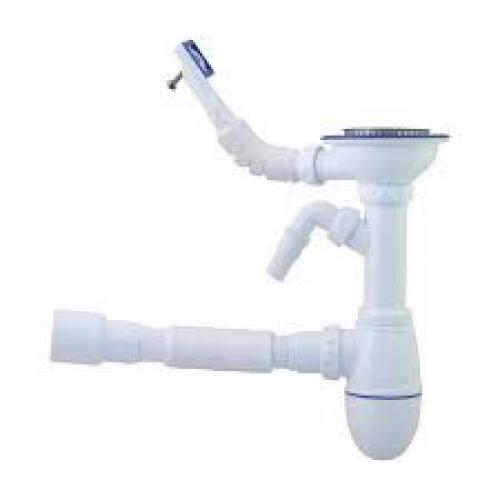

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

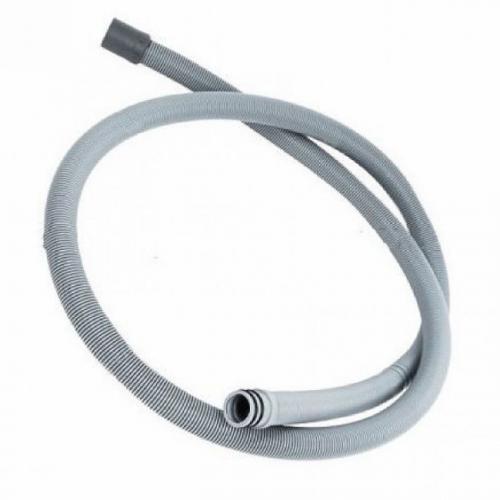

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

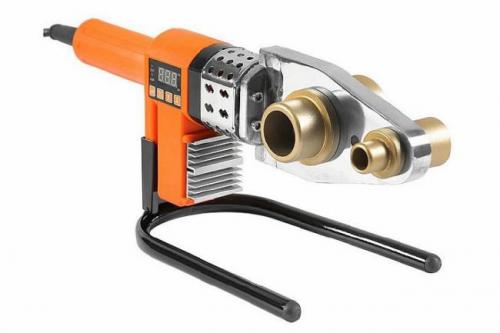

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

Подключение посудомоечной машины к розетке электроплиты. Розетка для посудомоечной машины

Время на прочтение: 3 минут

У этой статьи:

Посудомоечная машина — довольно мощная бытовая техника, требующая соблюдения правил установки и эксплуатации. Электрическая безопасность — важный пункт в списке этих правил, поэтому розетка для посудомоечной машины должна быть правильно подобрана и монтирована.

Место расположения электрической розетки для ПММ

Чтобы избежать короткого замыкания, возгорания, размещайте гнездо:

• На высоте не менее 50 см от плинтуса.
• Подальше от труб, источников воды и тепла.
• Справа или слева от устройства.
• Со свободным доступом, чтобы можно было легко и быстро вынуть штепсель.
• Устанавливая отдельностоящую и встраиваемую модели, обратите внимание на то, что длина шнура всего 1,5 метра, а использование удлинителей, тройников на кухне — неудобно и опасно. Для встроенной в шкаф посудомойки потребуется сделать специальные отверстия для шнура, шлангов слива, забора воды. Обычно в комплекте идут трафареты, чтобы было понятно, где сделать прорези.
• Не подключайте ПММ в розетку для электрической плиты.

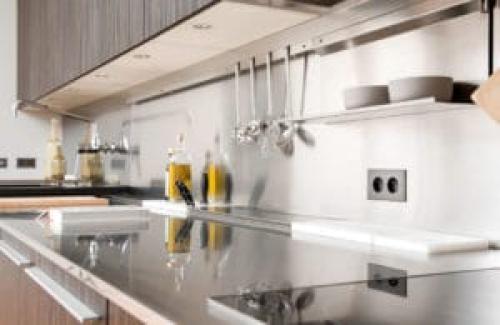

Фото 2

Какая нужна штепсельная розетка:

• Надежный корпус из керамики или карболита, защищающий внутренние элементы.
• Наличие заземления.
• Защита от влаги, подсветка (по желанию).

Также потребуется:

• Медный провод, трехжильный с изоляцией, сечением минимум 1,5 мм. Желательно 2,5, если собираетесь подключать и стиральную машину.
• Автомат для однофазной сети 16А — устанавливается в щиток, выключает подачу электроэнергии в случае перегруза.
• Стабилизатор — защищает сеть от перепадов напряжения. Выбирайте прибор определенной мощности. Мощность рассчитывается путем суммирования всех кухонных электроприборов.

Монтаж электропроводки

Монтаж электрических коммуникаций сложно провести без навыков и опыта, поэтому если вы не знакомы с работой такого типа, доверьте дело профессионалу. Если вы решили заняться проводкой самостоятельно, помните о соблюдении правил безопасности.

1. Определитесь с местом, где установить гнездо, чтобы «прочертить маршрут», по которому проложите кабель. Помните: высота от пола не менее полуметра. Такая высота розетки наиболее безопасна.
2. Подготовьте место, расположите кабель, это можно сделать аккуратно с помощью специальных кабель-каналов, чтобы не сверлить стены. Какой провод выбрать, описано выше.

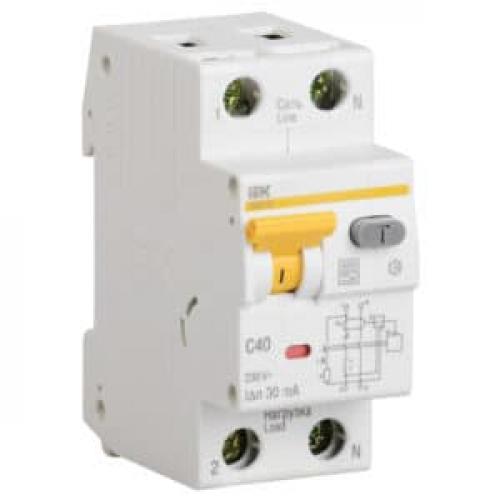

3. Установите дифавтомат в электрощиток и подключите к нему электропроводку. Какой автомат ставить — зависит от нагрузки на домашнюю электросеть, желательно не менее 16А.

4. Прикрутите розетку, подключите проводку, включите автомат и проверьте подключение к электросети.

5. При использовании стабилизатора — подключите сначала его, затем — посудомойку.

После подключения машины следует проверить ее на работоспособность. Загрузите моющие средства, без посуды. Выберите цикл средней продолжительности. Проследите за скоростью набора и слива воды, пенообразованием, функционированием сушки, герметичностью. Проверьте шланги на отсутствие протечек.

После удачного тестирования и завершения всех работ остается только поставить на место мебель, навести порядок и наслаждаться результатом.

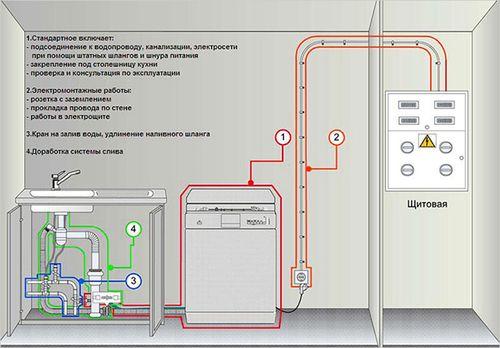

Отвод для посудомоечной машины. Подключение ПММ к коммуникациям

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

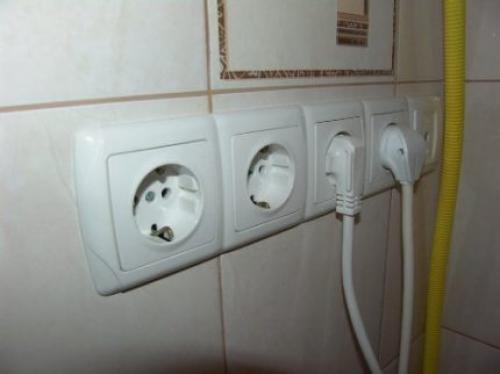

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой степенью защиты от влаги.

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

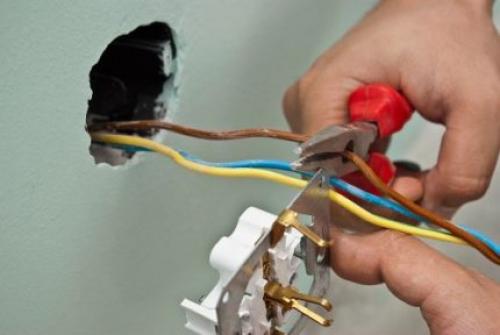

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка розетки с заземлением относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

От розетки провод тянется к электрощиту, где установлен отдельный автоматический выключатель. Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

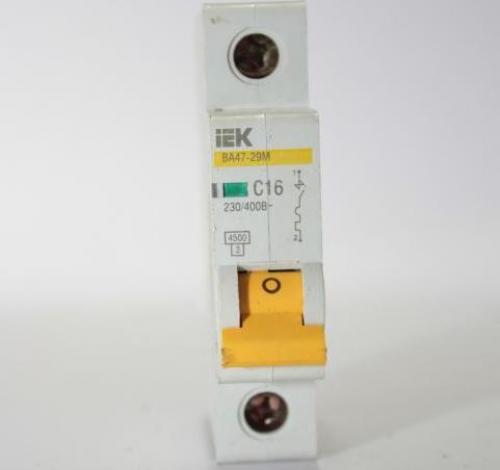

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете, как установить выключатель на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

Легче всего совершить врезку в сеть, если посудомойка размещена по соседству от раковины со смесителем. Гибкую подводку окручивают, вместо нее устанавливают тройник

Длина шланга подачи воды – 1-1,5 м. Именно на таком расстоянии от магистрали производители рекомендуют устанавливать посудомойку, чтобы она функционировала правильно.

Можно ли подключать посудомоечную машину через удлинитель. Правильное подключение

Посудомойка — мощный потребитель энергии, который опасно подключать одновременно с другими приборами. Поскольку техника может работать без присмотра, многие пользователи, загрузив посуду, отправляются по своим делам. Если ПММ подключена через удлинитель либо к неподготовленному выводу, может случиться пожар.

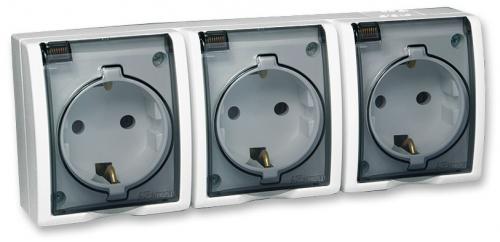

Специалисты рекомендуют выбирать надежную розетку с заземлением и влагостойким корпусом, поскольку работа проходит с водой и электричеством одновременно.

Где установить посудомоечную машину? Как отдельностоящую, так и встраиваемую модель рекомендуется расположить недалеко от мойки. Это облегчит организацию подключения к воде и сливу.

Если у вас проложена старая алюминиевая проводка, нужно все менять. Распределяя ток правильно, вы обезопасите себя и приборы от непредвиденных ситуаций.

Поскольку сетевой шнур у ПММ обычно короткий, высота розетки от пола должна составлять 40-45 см.

Что нужно для подключения к электросети

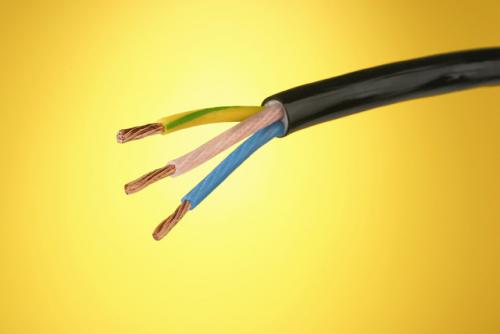

Первым нужно выбрать провод. Важно, чтобы это был медный трехжильный провод с изоляцией. Если вы собираетесь подключать только один прибор, отдайте предпочтение проводу с сечением 1,5 см. Если будете подсоединять дополнительные, выбирайте сечение 2,5 см.

Рекомендуется заранее просчитывать нагрузку на одну проводку. Тогда в случае подсоединения дополнительного прибора проблем не возникнет.

Затем нужно подобрать автомат. Вы можете выбрать ПММ любой марки, главное — рассчитать напряжение, которое она будет создавать. Если вы не знаете, какой автомат ставить, смотрите, чтобы он был однофазным и рассчитанным на 16 Ампер.

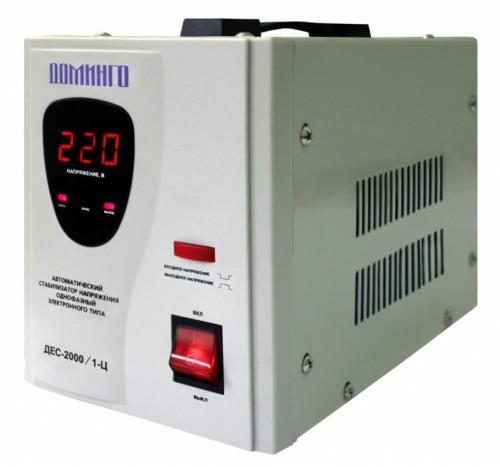

Дополнительно может понадобиться стабилизатор. Как выбрать стабилизатор для посудомоечной машины , мы рассказывали в одной из прошлых статей.

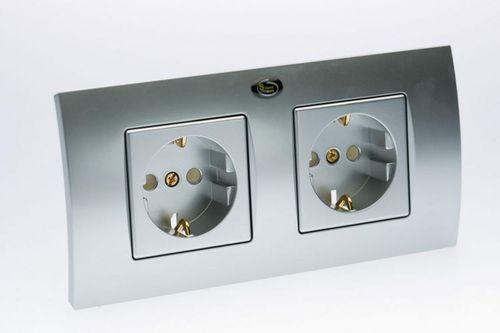

Какая нужна розетка? Желательно европейского типа, только с влагостойким корпусом и заземлением.

Теперь вы поняли, какой провод и комплектующие понадобятся для установки встроенной и отдельностоящей посудомойки. Осталось все правильно организовать.

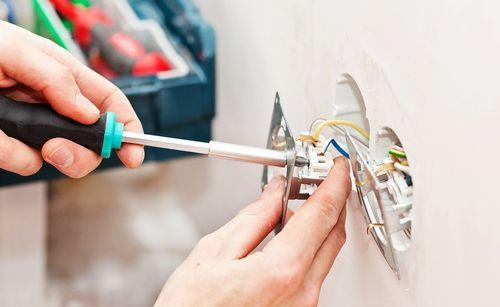

Установка электрических коммуникаций

Работу с электричеством лучше доверять специалисту. Но если вы уверены, что справитесь сами, сначала определитесь, где лучше сделать вывод для подключения. Правильно будет подготовить детальный чертеж и по нему уже прокладывать коммуникации.

• Определившись с направлением кабеля, начинайте установку. Расположить его можно через кабель-каналы, что менее затратно по времени. Можно проштробить в стене канал для провода.
• Организуйте место и установите розетку. К ней подсоедините стабилизатор напряжения, а к стабилизатору — технику.

• Выполните соединение через автомат.

После организации электрической проводки можно заняться сливом и водопроводом. Как правильно подключить посудомоечную машину , можно прочитать в отдельной статье.

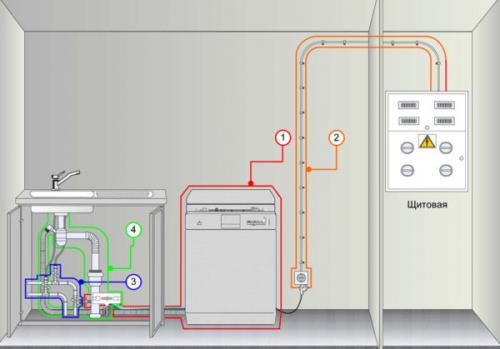

Подключение посудомоечной машины bosch. Правила подключения

С правилами подключения посудомойку «Бош» следует ознакомиться заранее, а не на стадии монтажа. Например, подключение к электрической сети дома. Казалось бы, что может быть проще: установил евророзетку с повышенным коэффициентом защиты от влажности, вставил в неё вилку от прибора, и используй приор по назначению. Но, не всё так просто.

Опытные электрики знают, что посудомоечная и стиральная машины – мощная техника. Следовательно, к ней от распределительного щитка проводится отдельный шлейф из кабеля сечением не меньше 2,5 мм² с установкой отдельного автомата и аппарата УЗО. Это гарантия безопасной эксплуатации. К сожалению, когда дело доходит до установки посудомойки, об этом часто забывают. В итоге происходят независимые от человека процессы, приводящие в негодность узлы и детали агрегата. Мастера сервиса с такими случаями знакомы, поэтому приборы, которые неправильно подключены к электросети, на ремонт не принимают. Вот почему установку сложной и дорогой техники от компании «Bosch» следует доверить мастерам своего дела.

Перебои с поставкой электричества, скачки напряжения, низкое напряжение – это небольшой список того, чем «болеют» электросети. Поэтому стоит позаботиться о том, чтобы в дальнейшем не произошло непредвиденных неприятностей. К тому же посудомоечные машины «Bosch» требовательны к качеству электроснабжения, поэтому, кроме отдельного автомата и УЗО, рекомендуется дополнительно установить стабилизатор напряжения или на всю сеть дома, или хотя бы на один шлейф, в который подключается посудомойка.

Внимание! К одному участку разрешено подключать и посудомоечную, и стиральную машину. Главное – правильно рассчитать потребляемую мощность двух аппаратов при условиях правильно подобранного сечения кабеля и силы тока для автомата и УЗО.

Два этих бытовых прибора работают на воде, поэтому профессиональные электрики советуют проводку шлейфа проводить в закрытом виде со штраблением стен и прокладкой кабеля в канавки. Это не так сложно, но требует времени. При этом важно учитывать место расположения штроб. Оно должно проходить вертикально до розетки и горизонтально в 10 сантиметрах от поверхности пола.
