В последнее время посудомойка уже перестала быть предметом роскоши. Сегодня она есть уже у большинства владельцев квартир или частных домов, а мини-версии используют даже в общежитиях. Установка любой модели состоит всего из четырёх этапов: выбор места, подведение слива, водозабора и электросети. Монтаж агрегата сложности не вызывает, однако на каждом этапе есть свои нюансы. Редакция Homius подготовила подробные рекомендации по подключению посудомоечной машины, а также важные советы по эксплуатацию и обслуживанию разных моделей.

Подключение ПММ требует определённых навыков
ФОТО: bosch-home.ru

Как выбрать место для установки ПММ

При выборе места размещения агрегата необходимо продумать не только удобство эксплуатации, но и все особенности подведения сети водопровода , канализации , а также электричества . Кроме того, машинка должна поместиться в нишу кухонного гарнитура. Желательно установить ПММ неподалёку от раковины, так пользоваться ею будет намного удобнее.

Особенности подключение посудомоечной машины к электрической сети

В первую очередь, агрегат подключают к электросети, поэтому важно на расстоянии, равном длине шнура посудомойки, установить розетку . Использовать удлинитель категорически нельзя. Рассмотрим весь процесс более подробно.

Какие материалы понадобятся в работе

Для того, чтобы подключить ПММ к электричеству, нужно подготовить не так уж много материалов:

• трёхжильный кабель из меди ВВГнг 3×2,5;
• устройство защитного отключения (УЗО) или дифференцированный автомат на 16 А.

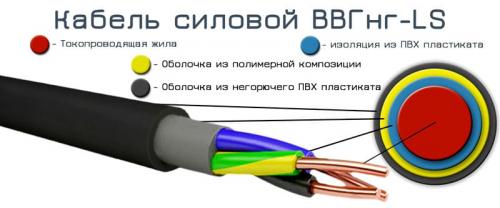

Силовой кабель
ФОТО: washdry.ru

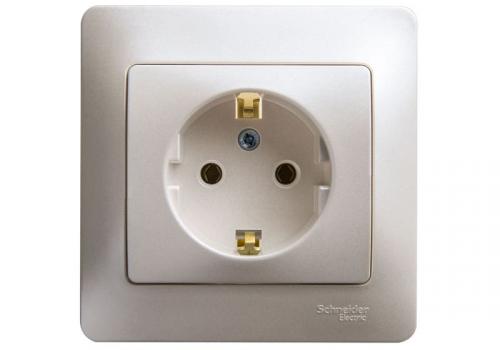

Подойдёт только розетка с заземлением

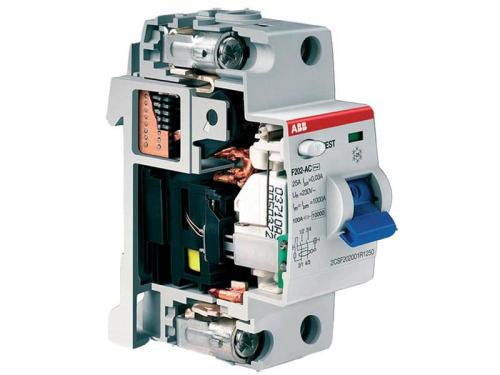

Дифференцированный автомат с током утечки 30 мАФОТО: stroy-block.com.ua

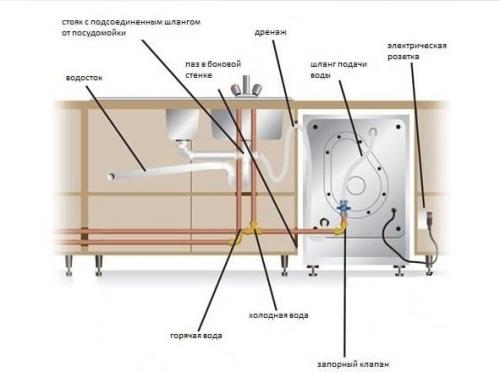

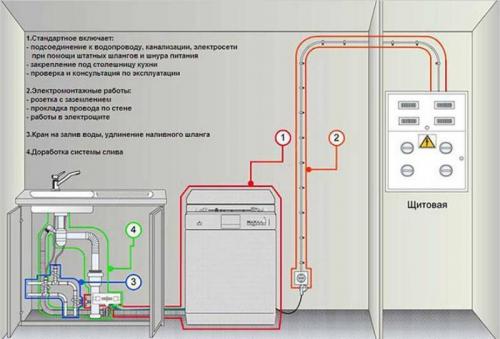

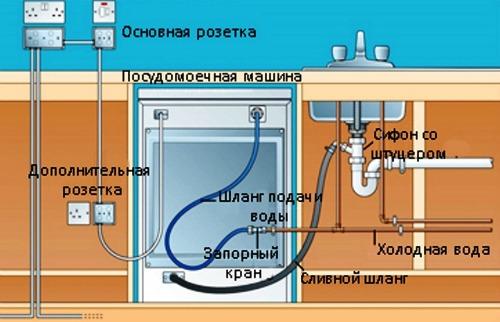

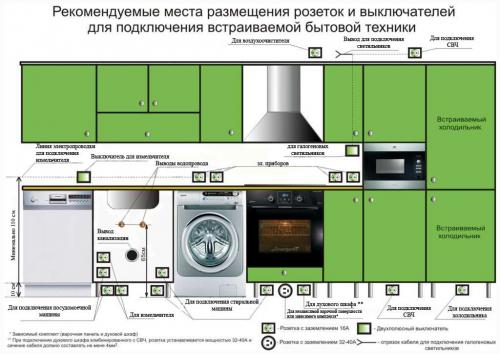

Схема подключения ПММ

Современные посудомоечные машины (ПММ) относятся к классу энергопотребления «А», «А+» и «А++», поэтому мощность потребления электроэнергии большинства моделей не превышает 3 кВт. Специалисты рекомендуют провести для неё отдельный кабель от щитка и установить диффавтомат.

Если ремонт уже сделан, и штробить стены совсем не хочется, можно обойтись установленной ранее розеткой, но только с обязательной защитой УЗО.

Подключение посудомоечной машины Bosch. Установка посудомоечной машины Bosch

посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

1. Выбор места.
2. Подсоединение к сливу.
3. Подгонка водопровода.
4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

• легкость перемещения грязной посуды из раковины;
• гигиеничность первичной обработки столовых приборов;
• близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

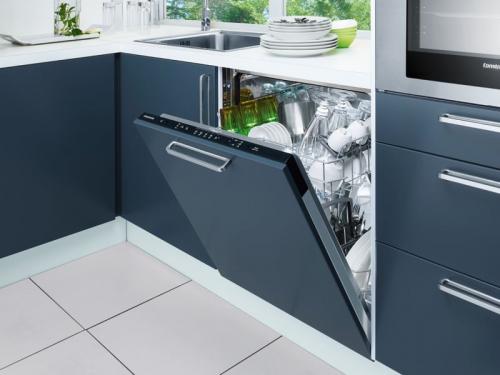

Варианты размещения ПММ:

• на столешнице (для мелкогабаритных моделей);
• под столешницей (более крупные модификации);
• в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника. Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг. Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

1. Отключите водоснабжение в квартире.
2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
3. Уплотните резьбу на освободившемся отверстии «фумкой».
4. Прикрутите тройник.
5. Подсоедините к одному выходу трубку смесителя.
6. Ко второму — заливной шланг посудомойки.

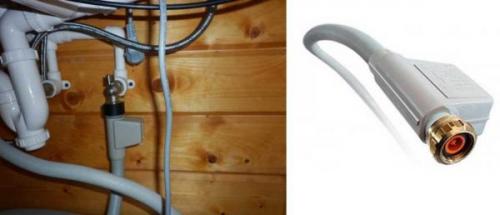

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Пошаговая инструкция монтажа в этом

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

• Находиться в доступном месте, не ниже полуметра от пола.
• Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
• Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

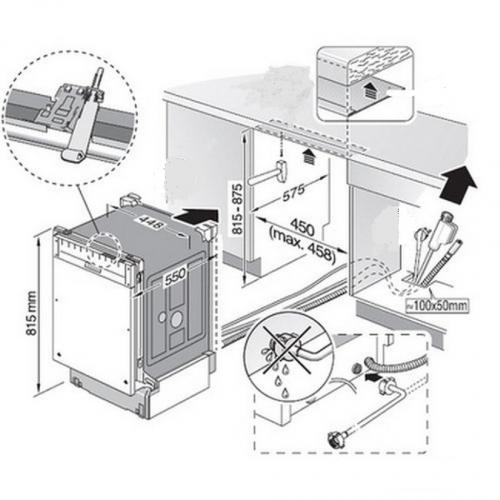

Установка ПММ на законное место

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется. Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника « Икеа ». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Пробный запуск

Вы установили долгожданную помощницу? Запустите тестовый режим, проследите за всеми соединениями — не капает ли где вода, не течёт ли ручьём? Даже если первая мойка прошла успешно — внимательно понаблюдайте пару дней за результатами вашего труда. Ведь изъяны системы могут проявиться не сразу.

Но мы надеемся, что всё получится правильно с первого раза. Удачи!

Источник: https://remont.ru-best.com/dizayn/podklyuchenie-posudomoechnoy-mashiny-k-vodoprovodu-podklyuchenie-k-elektroseti

Подключение посудомоечной машины к водопроводу диаметр. Подключение посудомоечной машины: к электросети, канализации и водопроводу, распространенные ошибки

Чтобы подключить посудомоечную машину, нужно выбрать место установки ближе к кухонному крану (смесителю) и раковине. Далее находим место присоединения гибкого шланга смесителя к водопроводной трубе. Между ними вставляют тройник с шаровым краном и намотанной ФУМ лентой на резьбу. На поперечный патрубок тройника навинчиваем накидную гайку гибкого водовода посудомойки. Сливной шланг моечного агрегата вставляют через манжету в канализационный патрубок или подсоединяют к специальному отводу сифона под раковиной. Все этапы и нюансы установки посудомоечной машины будут более подробно описаны в настоящей статье.

Браться за подключение может только человек, имеющий опыт работы с сантехникой и электричеством. Домашний мастер должен уметь подсоединить входной патрубок к водопроводу, будь он стальной, металлопластиковой или полимерной трубой, также соединить патрубок гибким шлангом слива с канализацией или патрубком сифона кухонной раковины.

Все резьбовые соединения должны быть выполнены с намоткой ФУМ ленты. Также необходимо обеспечить безопасное подключение техники к бытовой электросети.

Посудомоечная машина без подключения к водопроводу – виды, как выбрать и подключить, рекомендации по эксплуатации, обзор рейтинга лучших моделей

Что нужно для подключения посудомоечной машины

Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.

Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.

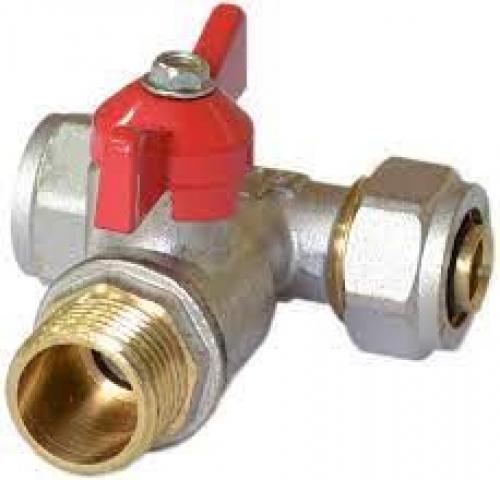

Кран-тройник для подключения к водопроводу

Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.

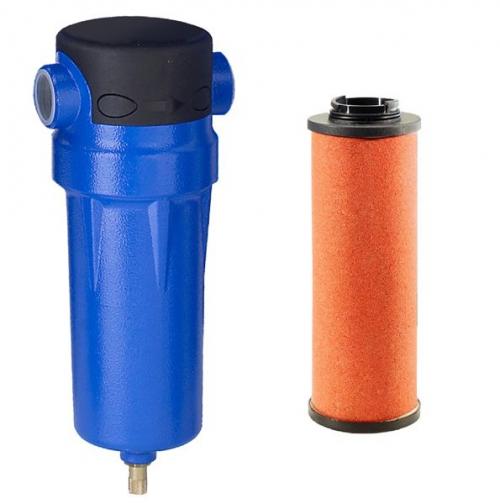

Фильтр грубой очистки

Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.

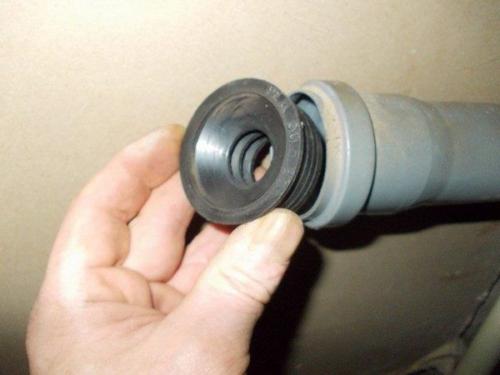

Заглушка

Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.

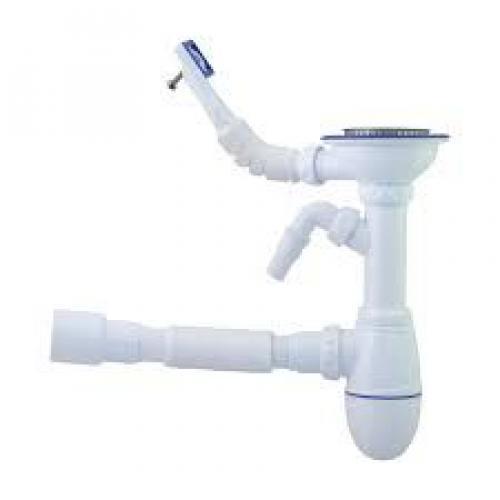

Сифон

Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.

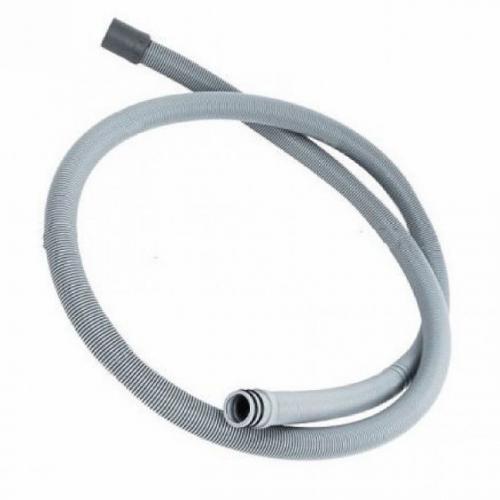

Сливной шланг

От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды. При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды. Оптимальный размер – 1,5 метра.

ФУМ лента

Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.

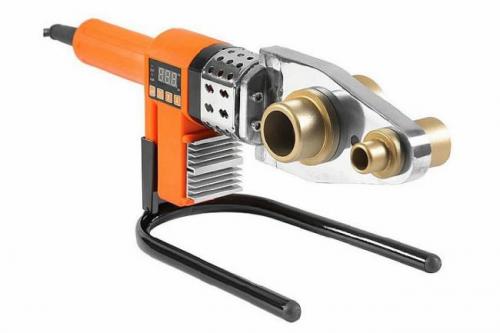

Сварочный аппарат для полимерных труб

Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.

Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.

Виды посудомоечных машин

С развитием научно-технического прогресса появились неограниченные возможности в производстве разных видов электробытовой техники, в том числе посудомоечных машинок. Широкий ассортимент моек предоставляет потребителю сделать выбор в пользу модели, которая наиболее отвечает особенностям кухонного помещения, как по размерам, форме и способу установки и предназначению.

Посудомоечные машины делятся на две основные группы по интенсивности эксплуатации – это бытовые и промышленные приборы.

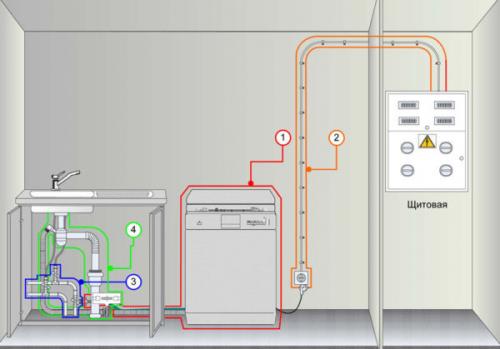

Подключение посудомоечной машины Bosch к воде. Правила подключения

С правилами подключения посудомойку «Бош» следует ознакомиться заранее, а не на стадии монтажа. Например, подключение к электрической сети дома. Казалось бы, что может быть проще: установил евророзетку с повышенным коэффициентом защиты от влажности, вставил в неё вилку от прибора, и используй приор по назначению. Но, не всё так просто.

Опытные электрики знают, что посудомоечная и стиральная машины – мощная техника. Следовательно, к ней от распределительного щитка проводится отдельный шлейф из кабеля сечением не меньше 2,5 мм² с установкой отдельного автомата и аппарата УЗО. Это гарантия безопасной эксплуатации. К сожалению, когда дело доходит до установки посудомойки, об этом часто забывают. В итоге происходят независимые от человека процессы, приводящие в негодность узлы и детали агрегата. Мастера сервиса с такими случаями знакомы, поэтому приборы, которые неправильно подключены к электросети, на ремонт не принимают. Вот почему установку сложной и дорогой техники от компании «Bosch» следует доверить мастерам своего дела.

Перебои с поставкой электричества, скачки напряжения, низкое напряжение – это небольшой список того, чем «болеют» электросети. Поэтому стоит позаботиться о том, чтобы в дальнейшем не произошло непредвиденных неприятностей. К тому же посудомоечные машины «Bosch» требовательны к качеству электроснабжения, поэтому, кроме отдельного автомата и УЗО, рекомендуется дополнительно установить стабилизатор напряжения или на всю сеть дома, или хотя бы на один шлейф, в который подключается посудомойка.

Внимание! К одному участку разрешено подключать и посудомоечную, и стиральную машину. Главное – правильно рассчитать потребляемую мощность двух аппаратов при условиях правильно подобранного сечения кабеля и силы тока для автомата и УЗО.

Два этих бытовых прибора работают на воде, поэтому профессиональные электрики советуют проводку шлейфа проводить в закрытом виде со штраблением стен и прокладкой кабеля в канавки. Это не так сложно, но требует времени. При этом важно учитывать место расположения штроб. Оно должно проходить вертикально до розетки и горизонтально в 10 сантиметрах от поверхности пола.

Подключение посудомоечной машины к смесителю. Подсоединение к водопроводу

Подключение посудомоечной машины к водопроводу происходит при помощи штатного шланга, который также находится на задней стороне корпуса. Его легко узнать по довольно большой насадке. Это блокиратор перелива. Он нужен для корректной работы и удалять его не рекомендуется.

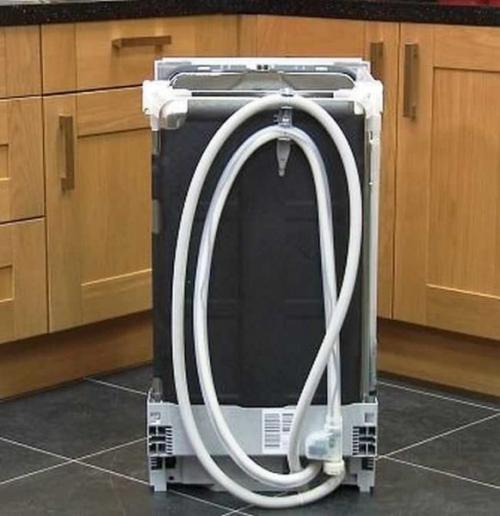

Заливной и сливной шланги прикреплены сзади

Теперь о том, к какой воде подключать посудомоечную машину. К горячей можно подсоединяться только в одном случае — если ваш агрегат поддерживает такую функцию (указано в описании) и у вас нет на ГВС счетчика. Во всех остальных лучше заливать в машинку холодную воду. Главный мотив подключения к ГВС — экономия электричества. Если вода горячая, ее не надо греть. Это так, но у такого решения есть минусы:

• Горячая вода несет большее количество загрязнений, чем холодная и ваша машинка быстрее выйдет из строя.
• Температура ГВС часто превышает допустимые для оборудования пределы. Это снова сокращает срок эксплуатации оборудования.
• Если счетчик на ГВС стоит, экономия получается совсем небольшая. Минусы явно перевешивают.



  Пример подключения к водопроводу

Подключится к водопроводу можно в любой точке, где есть разъемное соединение. Например, в том месте, где подключается гибкий шланг на мойку. Его откручивают, ставят тройник, потом шаровый кран (или тройник с шаровым краном сразу). На ту часть, которая с краном подключается посудомоечная машина, на второй выход — гибкий шланг к смесителю мойки.

Подключение посудомоечной машины к канализации. Как подключить посудомоечную машину к канализации

Время на прочтение: 3 минут

У этой статьи:

Любая посудомоечная машина слив воды осуществляет в канализационную систему дома. Технически правильное подключение слива поможет избежать многих неполадок при эксплуатации. Как подключить к канализации посудомойку — схема, советы, опыт мастеров найдутся в нашей статье.

Установка ПММ — нюансы, которые важно учесть

Чтобы правильно подсоединить устройство к коммунальным системам, следует учесть следующие факторы:

1. Тип ПММ.
2. Место установки.
3. Наличие на кухне другой бытовой техники, требующей слива в канализацию.

Давайте разберем по пунктам важные моменты.

Тип ПММ

Существует три типа посудомоечных машин:

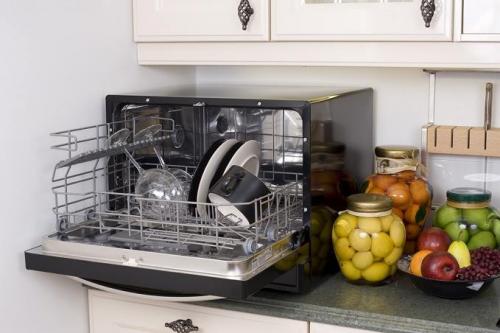

• Компактные (настольные, портативные) — не нуждаются в стабильном, постоянном соединении с водоотводом. Отлив производится в раковину, рядом с которой ставится устройство, на ровную, надежную поверхность. Вода в бак поступает из крана, соединенного с заборным шлангом. После окончания процесса мойки машинку можно спрятать. У такой установки, кроме простоты, есть и очевидные недостатки:

1. Ненадежность слива в раковину: дренажная трубка может выскочить из раковины, отверстие в мойке может забиться пищевыми отходами. В итоге возможен потоп.
2. Подключение к крану «парализует» работу на кухне. Придется ждать, пока посудомойка завершит программу.
3. Доставать и прятать агрегат каждый раз хлопотно и неудобно. Лучше выделить постоянное место для такой техники и подключить ее традиционно.

• Отдельно стоящие (стационарные). Подсоединение к коммуникациям требует точки доступа к розеткам, кранам и сливам не более 1,5 метра. Чтобы организовать монтаж дальше от слива, потребуется удлинитель шланга. Это создаст дополнительную нагрузку на сливной насос. Вот почему 1,5 метра — оптимальная длина, рекомендованная разработчиками.
• Встраиваемые модели подключаются так же, как стационарные. Дополнительно придется выпиливать отверстия в кухонном гарнитуре под трубы, крепежи, прикручивать фасад.

Место установки

Мы уже писали про допустимое расстояние до технологических точек. Поэтому логичным будет размещение ПММ недалеко от мойки — это обеспечит доступ ко всем трубам. Не забудьте про отдельную, защищенную от влаги розетку с заземлением. Если на кухне много другой мощной техники, желательно установить УЗО для профилактики перегрузки, замыкания.

Наличие другой техники

Чаще всего слив требуется для посудомойки и стиралки. В таком случае дренаж можно осуществить в сифон с двумя штуцерами (тройник). Его можно приобрести в магазине сантехники, на рынке или интернет-магазине.

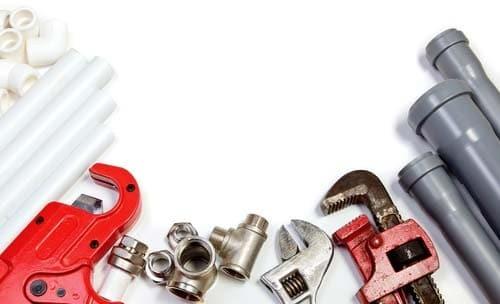

Инструменты для монтажа

Перед покупкой сантехнических мелочей, таких как тройники, переходники, обратите внимание на диаметр сливного шланга, материал, шаг резьбы.

Для монтажа могут понадобиться:

• плоскогубцы, пассатижи, отвертка, разводной, гаечный ключи;
• герметик, «фумка», изолента — на выбор;
• сифон подсоединения слива (два штуцера для стиральной и посудомоечной машины);
• уровень (для регулировки ножек ПММ: норма наклона — 2 градуса);
• трубки-удлинители сливного шланга (при необходимости).

Способы подключения дренажной системы:

1. Через сифон.
2. Напрямую к трубе.

Независимо от того, какой слив выберете вы, не откручивайте клапан слива от посудомоечного шланга. Обратный клапан защищает машину от попадания отходов из стока. Сформируйте из дренажного шланга петлю в виде буквы «U». Это легко сделать с помощью специальной вставки. Соблюдайте высоту слива — 40 сантиметров. Так машинка «не захлебнется», если вы выпустите воду из ванны или бачка унитаза. Один конец шланга прикручивается к посудомойке, второй — к сифону или тройнику, врезанному в трубу. Обработайте стыки герметиком, обмотайте «фумкой», чтобы не случился срыв и потоп.

Готово! Вы самостоятельно подключили посудомойку к водоотводу. Другие важные задачи подключения поможет решить

Желаем легкой установки!
