Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

• химически нейтрален, может использоваться для транспортировки пищевых продуктов;
• гладкие стенки препятствуют образованию налета внутри;
• не подвержен коррозии;
• небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
• нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Крепление ПНД труб к стене. Сферы применения

Использование труб ПНД в сельскохозяйственной отрасли и при бурении скважин имеет свои особенности, поэтому на этом не стоит останавливать свое внимание. Гораздо важнее разобраться в том, как можно применять полиэтиленовые трубы в частных домах и квартирах.

Применение полиэтиленовых труб во многом обусловлено рядом свойственных им положительных качеств, среди которых:

1. Высокая механическая прочность, за счет которой достигается надежность конструкции;
2. Эластичность, также положительно влияющая на надежность и долговечность труб;
3. Отличная устойчивость к воздействию большинства агрессивных химических веществ;
4. Полная сопротивляемость электричеству.

Важно помнить о том, что полиэтилен начинает плавиться при температуре, превышающей 80 градусов по Цельсию. Учитывая этот фактор, можно сделать вывод, что ПНД трубы подходят для обустройства холодного водоснабжения, канализационных систем и защиты электрических кабелей от внешних воздействий.

Монтаж трубопроводов ПНД осуществляется по-разному, в зависимости от того, какую систему необходимо создать.

Канализационная система

Обустройство канализационного трубопровода с использованием ПНД труб выполняется достаточно просто: трубы и все сопутствующие фитинги совмещаются посредством резиновых уплотнительных колец (прочитайте также: " Характеристики труб ПНД для канализации – виды, особенности, преимущества и недостатки "). Чтобы соединять трубы, нужно при вставке их в раструбы прикладывать некоторые усилия, а для максимального эффекта места соединения обмазываются силиконом на основе герметика.

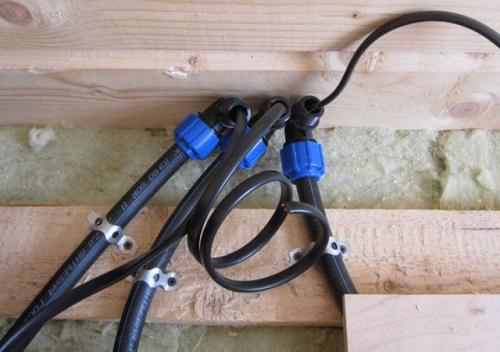

Укладка и крепление трубы ПНД к стене осуществляется еще проще: сначала к стенам или потолку посредством шурупов крепятся специальные защелки-фиксаторы. Трубы укладываются прямо в них. Если необходимости в хороших визуальных качествах системы нет, можно просто высверлить в стенах отверстия и запустить в них стальные штыри с загнутыми концами. В этих импровизированных кронштейнах и будут уложены канализационные трубы. Читайте также: " Как выполнить монтаж канализационных труб – выбор материала и способы установки ".

Выбор крепежа индивидуален: фирменные защелки выглядят лучше, но трубы при их использовании можно укладывать только вплотную к стене. Самодельные кронштейны не отличаются привлекательностью, но они дают несколько больше свободы при монтаже.

Электрические линии

При монтаже электрических сетей можно использовать как гладкие, так и гофрированные трубы – эффективность защиты проводов от этого не зависит. В любом случае, ПНД трубы отлично подходят для прокладки кабелей в силу отличной гибкости и нулевой проводимости электричества.

Возможности применения труб при электромонтаже довольно обширны: при необходимости укладку можно проводить на открытом пространстве, внутри стен или под землей (прочитайте: " Виды труб ПНД для кабеля в земле – какие лучше использовать и как укладывать "). В последнем случае на первый план выходит качественное и герметичное соединение труб.

Для достижения надежной стыковки ПНД труб можно воспользоваться двумя методами:

• Сварка отдельных частей трубы напрямую или посредством муфт;
• Горячая обсадка трубы (труба разогревается и с усилием вставляется в раструб, в результате чего достигается герметичное соединение).

Водопровод

Прокладывать водопровод из труб ПНД своими руками можно посредством разных приспособлений и методов:

• Компрессионные фитинги;
• Фитинги для диффузной сварки;
• Стыковая сварка;
• Электромуфтовое соединение.

Выбор подходящего способа зависит от предъявленных к будущей системе требований и имеющегося в наличии оборудования.

Прокладка полиэтиленовых труб в земле. Прокладка водопровода в земле из ПНД

В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.

Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю .

Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.

Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.

Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы.

Спонсор статьи производственно-торговая компания «НЕФТЕПРОМКОМПЛЕКТ». Компания реализует продукты для нефтегазовой отрасли, одним из лучших продуктов является термоусаживающиеся манжеты Тиал М .

Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.

Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м. Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.

Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.

Монтаж полиэтиленовых труб с помощью компрессионных фитингов. Сварное соединение

Для неразъёмного соединения полиэтиленовых труб необходимо специальное оборудование. Сварной шов образует сплошной шов, но прибор стоит дорого, что в итоге сказывается на стоимости строительства и ремонта коммуникаций. Также стоит отметить невозможность повторного соединения в случае ошибки.

Сварной шов на магистрали Источник www.gnb-teh.ru

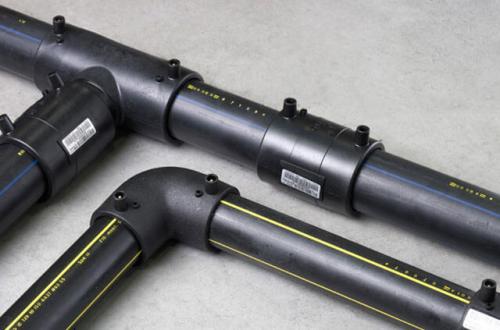

Подобного рода монтаж проводится 2 способами: стык в стык или посредством электромуфты. В первом случае концы труб подлежат плавлению. Второй вариант подразумевает использование полиэтиленовой детали со встроенной металлической спиралью. Последнюю нагревают с помощью электрического тока, что способствует образованию сварного шва.

Разъёмное соединение

Разъёмное соединение предполагает возможность демонтажа и повторного соединения труб без нарушения целостности труб и разборки всей магистрали. Для монтажа труб ПНД используются специальные герметичные фитинги, которые можно использовать неоднократно. Преимуществом такого способа является отсутствие необходимости в специальном оборудовании и недорогие муфты.

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Раструбное соединение патрубков Источник www.kozansutesisatcisi.com

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

• выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
• обеспечение максимального скольжения посредством мыльного раствора;
• раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Фитинги для устройства трубопровода Источник the-master.ru

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Технология пайки полипропиленовых труб: подготовка и процесс

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металл Источник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Комбинированная муфта Источник prom.st

Особенности выбора пластиковых труб для водопровода

Как соединить ПНД трубу с полипропиленовой

Переход с ПНД на полипропилен посредством сварочного оборудования исключается. Здесь возможно только использование фитингов. На трубы предварительно устанавливаются муфты с внутренней резьбой. Посредством этих элементов накручивается изделие, называемое американкой.

Если диаметр значительный, то лучше использовать фланцы. Они могут быть накидными или монтироваться на приваренную втулку. Главное, чтобы диаметры труб совпадали.

Фитинги для полиэтиленовых труб. Разъемные соединения и фитинги для трубы ПНД

Обеспечить прочную и надежную состыковку ПНД труб и создать разъемное соединение без использования специального оборудования и без значительных финансовых затрат вполне реально. Инженеру-монтажнику понадобятся фитинги для полиэтиленовых труб и несложный инструмент.

Наиболее распространенный вариант – это соединение, в котором используются компрессионные фитинги трубы ПНД. Основное преимущество: нет необходимости использовать специальное оборудование. Достаточно пары зажимных ключей, и при условии правильного соблюдения этапов сборки соединение получится прочным и долговечным.

Полезно знать! При необходимости такое соединение легко разбирается, и собирается вновь без потери эксплуатационных характеристик.

Типы муфт для трубы ПНД выбирают, исходя из решаемых задач: газоснабжение, отопление или водопроводная система.

Стандартные компоненты компрессионного пластикового фитинга:

• корпус. Толщина стенок корпуса фитинга для труб ПНД всегда больше, чем сопряженных с ним элементов;
• зажимное кольцо. Его функция – удерживать всю конструкцию в сборе при воздействии механической нагрузки, например, при растяжении трубы во время гидроударов;
• кольцо уплотнительное. Единственный способ обеспечить герметичность соединения и сохранить возможность демонтажа без повреждения трубы;
• запрессовывающая втулка. Позволяет закрепить трубы в фитинге, не нарушая их геометрии;
• крышка в виде гайки.

Герметичность соединения может быть нарушена при неправильной сборке, при перекосе труб во время установки, например, в муфту для соединения полиэтиленовых труб.

Монтаж водопровода из полипропиленовых труб. Особенности монтажа труб из полипропилена

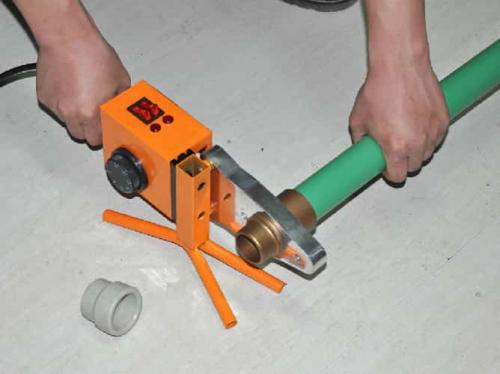

Устройство водопроводной системы на основе полипропиленовых труб, как правило, сопровождается приобретением специального инструмента и набора элементов — фитингов, обеспечивающих полноценный монтаж. Специальный инструмент – паяльник полипропиленовых труб – можно купить или разумнее арендовать.

Из набора необходимых инструментов потребуется резак по трубам (специальные ножницы). Впрочем, обрезку полипропиленовых рукавов вполне допустимо выполнять ножовкой по металлу. Для измерений понадобится строительная рулетка, а также маркер (карандаш) или нечто подобное. Не станет лишней в монтажном деле угловая линейка или транспортир. Для полного комплекта нужны также гаечные ключи либо разводной ключ.

Один из главных инструментов, необходимых для производства работ по монтажу полипропиленовых труб. Труборез полипропилена позволяет быстро и точно выполнять резку. Однако этот инструмент можно заменить обычной ножовкой по металлу

Каких-то особых технологических действий от сантехника процесс сборки полипропиленовых труб не требует. Но, какой-никакой опыт работы с пайкой полипропилена всё равно необходим. Полное отсутствие навыков грозит обернуться неприятными последствиями эксплуатации водопровода в будущем. А последовательность работы, примерно, следующая:

1. Отрезается по размеру труба линии водопровода.
2. Место реза (и соединения) зачищается от заусенцев.

Особенность последнего действия заключается в том, что его нужно выполнять достаточно быстро с чёткой фиксацией трубы и фитинга в одном положении. После соединения элементов следует выждать не менее 30 секунд. Этого времени достаточно для отвердения нагретых участков и плотного соединения их друг с другом.

Соединение полиэтиленовых труб.. Как соединить полиэтиленовые трубы

Существует несколько способов соединения полиэтиленовых труб для водопровода . Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

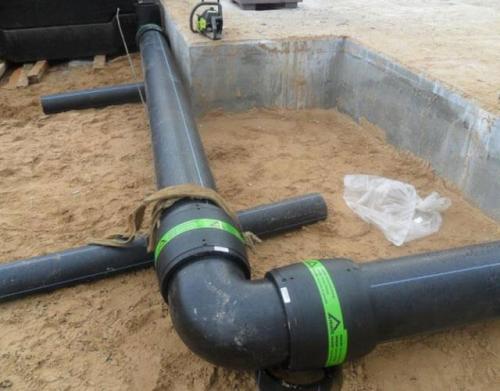

Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

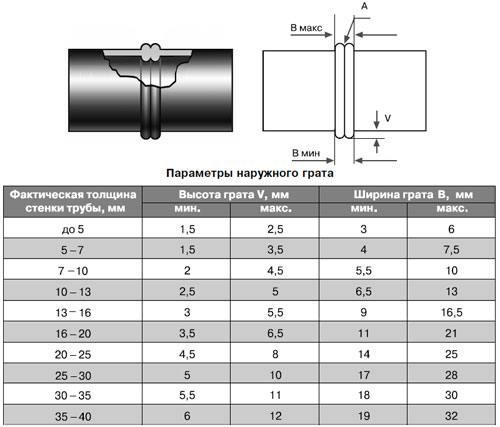

Сварка встык

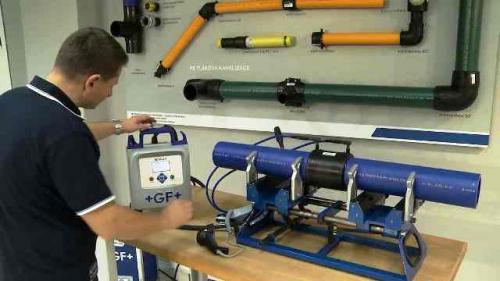

Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки . Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

• переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
• тройники (две цанги-гайка, две цанги-штуцер, три цанги);
• евроконусы;
• крестовины;
• уголки;
• водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.
