Как работает краскопульт пневматический. Устройство краскопульта и классификация

Как работает краскопульт пневматический. Устройство краскопульта и классификация

Краскопульт используется не только для нанесения покрытия на какие-либо поверхности, самые простые модели можно встретить и в руках дачника прямо на грядках. Действительно, принцип работы краскопульта позволяет удобно производить опрыскивание кустов и деревьев. Но это самые примитивные ручные типы устройств, а вот технологически сложные инструменты используются в сферах посерьезней, например, строительстве или машиностроении. Разберем основные классы, на которые можно разделить данные приспособления.

По типу привода можно назвать ручные и электрические, а по способу распыления – безвоздушные, пневматические и комбинированные. Различают их также по технологии образования факела, имеются HP, HVLP, LVLP. Устройство краскопульта ручного типа освоить легко, там все узлы на виду, и вполне понятно их назначение. Имеется удочка, насос и распыляющая головка, а наносимый состав заливается в какую-нибудь стороннюю емкость, туда опускается рукав от насоса и закачивает жидкость в насос. Там нагнетается давление, и под его силой жидкость выталкивается через другой (напорный) рукав в удочку и дальше на распылитель.

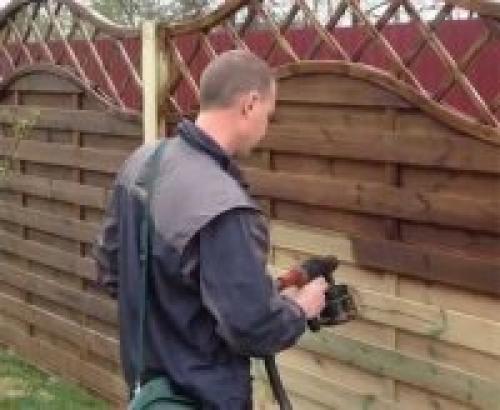

Как работает краскопульт на электроприводе, тоже понять не так сложно, хоть конструкция его уже серьезнее. Он имеет в своем составе бачок, пусковой механизм, регулятор расхода краски, а подключается для подачи энергии к компрессору или ручному насосу. Электроэнергия преобразуется в пневматическую, отчего состав под давлением поступает на окрашиваемую поверхность, при этом вы можете контролировать режим распыла с помощью регулятора. Устройства различаются по производительности, то есть по объему перекачиваемой жидкости в минуту, также этот параметр зависит от используемого компрессора.

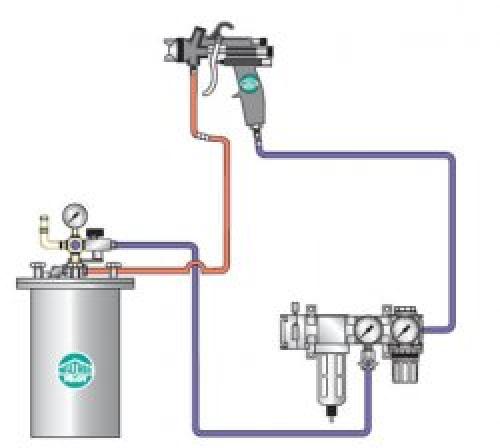

Технология формирования факела зависит от действия компрессора, без которого не обходится нормальный пневматический аппарат. HP – самый старший из устройств, использует высокое давление, от этого форма распыла размытая, половина краски распыляется в воздух, отскакивая от стены, эффективность его работы – 35 %.  Регулировка краскопульта  такого типа устройства не спасет ситуацию никак. HVLV работает под обильным потоком воздуха низкого давления, форма распыла более четкая, эффективность работы – 65 %, меньше туман, экономичнее расход. Кстати и стоит такое оборудование немного, поэтому считается самым оптимальным для работ на полупрофессиональном уровне.

LVLP еще более совершенен, эффективность работы – 80 %, высокая скорость, малый расход, минимальный туман. Используется в более профессиональных сферах с использованием дорогих красящих составов.

Как работает краскопульт с нижним бачком. Как работает пневматический краскопульт?

В крас­ко­пуль­те есть два раз­де­лён­ных кана­ла: один для воз­ду­ха, дру­гой для крас­ки. При нажа­тии кур­ка, сна­ча­ла задей­ству­ет­ся воз­дух, а потом ото­дви­га­ет­ся игла и начи­на­ет выхо­дить крас­ка. Таким обра­зом, крас­ка про­хо­дит через сопло и сра­зу вза­и­мо­дей­ству­ет с воз­ду­хом. В боль­шин­стве совре­мен­ных крас­ко­пуль­тах, кото­рые при­ме­ня­ют в кузов­ном ремон­те, сме­ши­ва­ние крас­ки с воз­ду­хом про­ис­хо­дит сна­ру­жи покра­соч­но­го писто­ле­та, меж­ду дву­мя высту­па­ю­щи­ми частя­ми воз­душ­ной голов­ки (крас­ко­пуль­ты с внеш­ним сме­ши­ва­ни­ем).

Что про­ис­хо­дит, когда курок крас­ко­пуль­та нажи­ма­ет­ся? Курок дей­ству­ет в двух ста­ди­ях. При началь­ном нажа­тии на курок откры­ва­ет­ся воз­душ­ный кла­пан, через кото­рый идёт сжа­тый воз­дух. Если про­дол­жать нажи­мать на курок, то нач­нёт ото­дви­гать­ся назад игла, поз­во­ляя лако­кра­соч­но­му мате­ри­а­лу течь через дюзу.

Если курок начать отпус­кать, сна­ча­ла пре­кра­ща­ет­ся поток крас­ки, а потом пере­ста­ёт идти воз­дух. Таким обра­зом, задерж­ка рас­пы­ле­ния крас­ки, при началь­ном нажа­тии на курок, обес­пе­чи­ва­ет рас­пы­ле­ние крас­ки сфор­ми­ро­ван­ным факе­лом. Так­же и при отпус­ка­нии кур­ка, крас­ка пере­ста­ёт рас­пы­лять­ся, остав­ляя след пол­но­стью сфор­ми­ро­ван­но­го факе­ла.

Что собой пред­став­ля­ют крас­ко­пуль­ты с внеш­ним сме­ши­ва­ни­ем. В этих покра­соч­ных писто­ле­тах сме­ши­ва­ние воз­ду­ха с крас­кой про­ис­хо­дит сна­ру­жи воз­душ­ной голов­ки. Они исполь­зу­ют­ся для рас­пы­ле­ния всех видов лако­кра­соч­ных мате­ри­а­лов.

A — Воз­душ­ная голов­ка, B — Окра­соч­ная голов­ка с соплом, C — Игла, D — Пру­жи­на, воз­вра­ща­ю­щая иглу, после отпус­ка­ния кур­ка, E — Регу­ля­тор пода­чи крас­ки, кото­рый огра­ни­чи­ва­ет ото­дви­га­ние иглы, при нажа­тии на курок крас­ко­пуль­та.

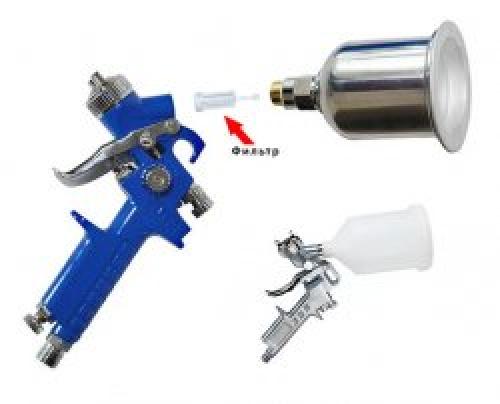

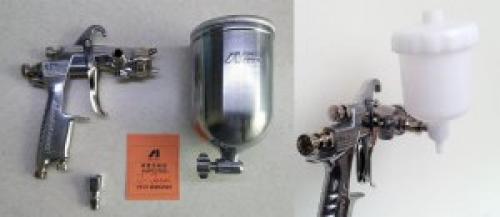

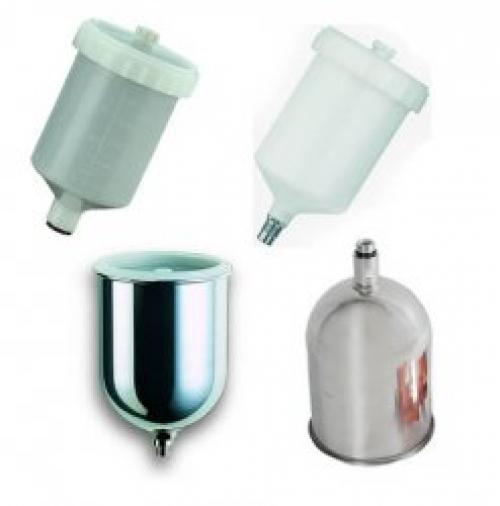

Устройство краскопульта с верхним бачком. Бачок Емкость для заливки материала с дальнейшей подачей в устройство, может иметь несколько вариантов исполнения и расположения. Наиболее распространены 2 положения бачка: верхнее и нижнее. На более компактных моделях пневматических краскопультов, емкость может быть установлена сбоку, что позволяет использовать инструмент в любой позиции, направляя её вверх.

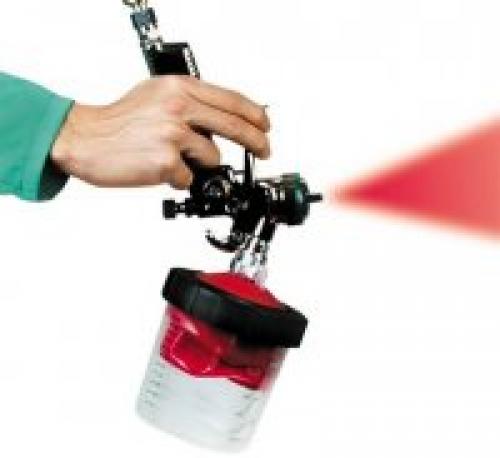

Нижнее расположение бачка, наиболее подходит для обработки вертикальных поверхностей, когда пистолет имеет прямое положение. Такие емкости зачастую имеют больший объем (в среднем 1 л), и выполняются из металла. Подача лакокрасочного материала, происходит по принципу разрежения, происходящего за счет потока сжатого воздуха, проходящего над выходной трубкой емкости.

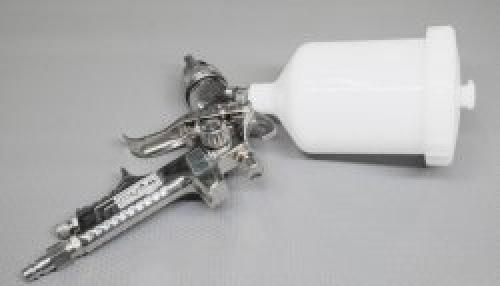

Краскопульт с верхним бачком имеет более широкий спектр применения. При работе подобным инструментом, его можно держать по направлению вверх, вниз, или перед собой (наклоняя в разумных пределах). В большинстве случаев, емкости выполняются из пластика и располагаются под углом, относительно ствола пистолета. Подача материала в сопло, осуществляется под действием привычной гравитации, заставляя жидкость стекать вниз.

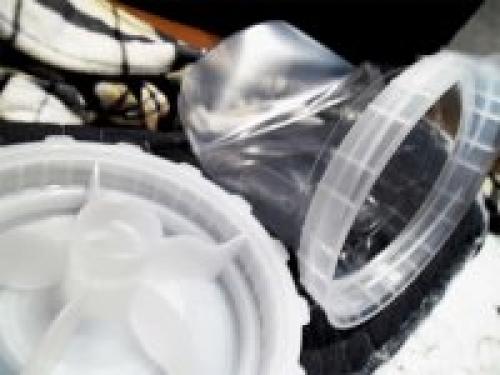

Максимальное удобство работы краскопультом, обеспечивают специальные вакуумные бачки, которые могут быть установлены как сверху, так и снизу пистолета. Данные приспособления, состоят из нескольких элементов: наружного каркаса из пластика, внутреннего мягкого стаканчика, переходника и крышки с сеточкой, представляющей собой фильтр для краскопульта. Во время распыления, внутренняя, мягкая емкость сжимается, позволяя эксплуатировать инструмент в любом положении. По официальным данным, бачки подобного типа, считаются одноразовыми, но по отзывам пользователей вполне пригодны для повторного использования после промывки.

Краскопульт с нижним расположением бачка. Область применения Конструктивные особенности различных типов краскораспылителей, наделяют их преимуществами для выполнения определенного типа работ. Таким образом один пульверизатор может отлично справиться с покраской авто, но побелку стен лучше выполнит другой инструмент. По большему счету, все краскораспылители универсальны и могут распылять смеси определенной вязкости, но каждый это делает с определенным темпом и качеством. Проведем обобщенный обзор краскопультов по сферам их использования, чтобы выявить сильные и слабые стороны в каждой из них.

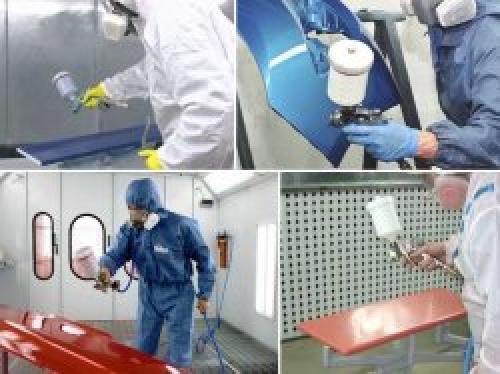

Пневматические краскопульты способны работать с любыми смесями: от воды до густых лаков. Распылители с верхним расположением бачка используются для грунта, покраски и лакирования автомобилей, мебели и различных металлических изделий. Миниатюрные модели отлично подходят для секционного подкрашивания деталей. Аппараты с нижним баком удобно использовать для больших объемов работ того-же рода и в бытовых задачах по покраске окон, дверей, заборов.Краскопульты с электроприводом, как и пневматические, способны распылять все, без ущерба конструкции. Считаются более сбалансированным вариантом, оптимально сочетающим достойное качество, ценовую доступность и скорость работы. Если Вам требуется пулевизатор для покраски дома, забора, потолков, данный инструмент обеспечит достойный уровень покрытия. Профессиональные модели электрических краскопультов, можно использовать в качестве простой замены пневматики, но с небольшим отставанием по равномерности слоя.

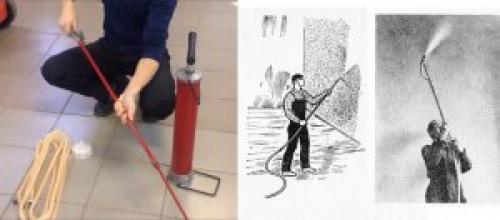

Ручные распылители могут взаимодействовать только с водными составами. Используются для побелки хозяйственных и производственных помещений, для опрыскивания растений и обработки поверхностей различными средствами (противогрибковыми, огнезащитой). Создают не самый равномерный лакокрасочный слой и не рекомендуются для финишной покраски (если важен внешний вид).

Рассмотрев основные сферы применения различных типов инструментов, выясним как выбрать краскораспылитель исходя из поставленных задач. Насколько эффективен будет инструмент с теми или иными техническими характеристиками, разбираем далее.

Краскопульт плюется. Аэрограф плюется краской: почему и как это исправить?

Почему плюется аэрограф и что делать

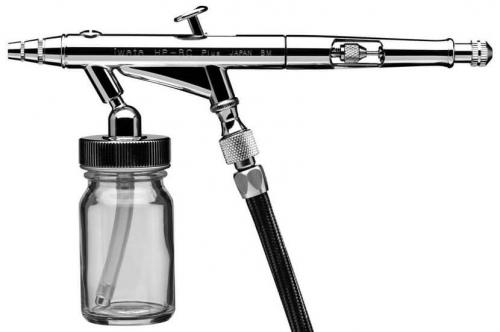

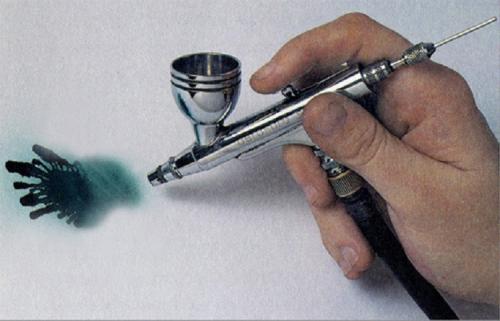

Аэрограф – это удобный инструмент, подходящий как для окрашивания больших площадей, так и для выполнения художественных рисунков. Но если он начинает выплескивать краску, она ложится на предметы неравномерно, этот недостаток нужно устранять.

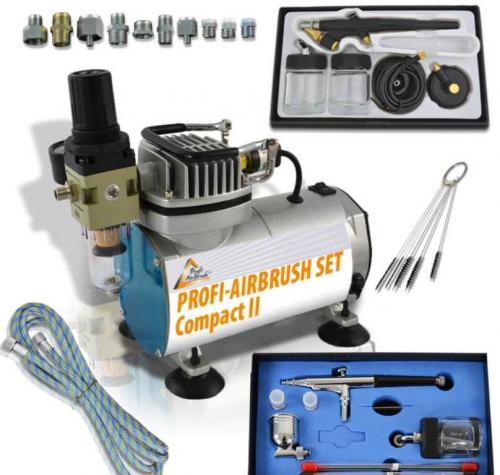

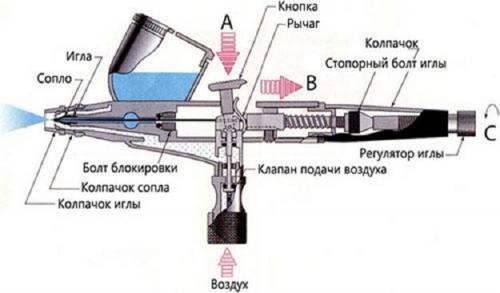

Устройство аэрографа

Различные типы распылителей имеют комплектацию с более чем 20 деталями. Однако у всех них есть такие элементы, как:

1. Бачок – емкость для краски.
2. Игла – регулирует количество краски.
3. Триггер – пусковой рычаг для управления.
4. Сопло, диметр которого влияет на то, насколько широкой будет линия окрашивания.
5. Воздушный клапан. Пропускает воздух в распылитель.
6. Направляющая игла. Фиксирует простую иглу внутри распылителя и позволяет ей перемещаться.
7. Регулятор подачи краски. Влияет на подвижность иглы.

Причины поломки и методы исправления

Распылитель – простейший механизм, в котором редко случаются серьезные поломки. Мелкие неисправности можно устранить самостоятельно.

Забился

Аэрограф может плеваться из-за того, что пружина обратного клапана заливает или движется слишком медленно в результате:

• наличия в конструкции клапана частичек краски;
• засорения пружины и детали возле нее.

Нужно снять иглу и сопло и прочистить их. Детали также можно опустить на несколько минут в растворитель.

Слишком густая или неоднородная краска

Если в процессе распыления на окрашиваемом предмете появляются плотные пятна посередине, это может указывать на большую густоту краски или ее неоднородную консистенцию. Чтобы такого не происходило, нужно использовать только наполнители с той консистенцией, которую рекомендует производитель устройства, и регулярно прочищать аэрограф после предыдущего применения.

Сбои давления

На слишком высокое давление указывают цветовые пятна в форме восьмерки.

Давление поднимается из-за того, что выпускное отверстие компрессора полностью открыто.

Если прикрыть его, давление понизится до нормального и распылитель не будет плеваться.

Ослабление креплений или изношенность деталей

Если аэрограф плюется или в его бачке слышно бульканье, это означает износ элементов конструкции или их повреждение.

• разрушение сопла;
• в сопле появляются трещины и воздух попадает в бачок через них;
• разгерметизация материального сопла или его закручивание не до конца.

При повреждении аппарата или появлении трещин можно посоветовать только купить новый элемент конструкции. Проблему с разгерметизацией можно решить с помощью замены прокладок или более сильной затяжкой зажимов.

Профилактика

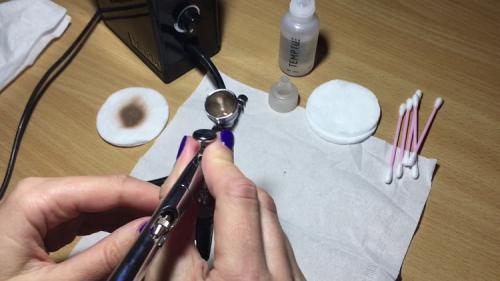

Для продления срока службы распылителя и предотвращения его поломок, все его детали нужно очищать сразу после проведения процедур.

При частом использовании стоит разбирать его полностью и промывать.

Детали краскопульта нужно периодически обрабатывать смазкой и раз в год менять иглы и уплотнители.

Другие советы по уходу:

• от акрила устройство можно чистить спиртом или специальным средством;
• разбирать и мыть прибор нужно сразу после работы;
• очищать бачок при смене краски.

Большинство проблем с работой аэрографа возникают из-за некачественного ухода за ним. Их можно решить и предотвратить регулярной прочисткой инструмента и заменой его функциональных элементов.

Обсуждения

5 самых распространенных поломок, с которыми к нам обращаются клиенты

75 сообщений

1. Сломалось сопло, а резьба внутри аэрографа еще просматривается. Зачастую данная поломка происходит ввиду того что при промывке многие откручивают материальное сопло (часто на аэрографах Fengda, Jas, TNT, редко Аэро-Про, Iwata, RichPen, но никогда Harder & Steenbeck, Paasche, Iwata линейке Eclipse), а при обратной сборке перетягивают сопло. Вкручиваемая часть сопла остается внутри аэрографа, а само сопло выпадает в руки владельца.
Данная поломка решается двумя способами
а. способом «как советуют на многочисленных форумах» — обточить спичку, облить ее клеем (обязательно прочным и чтобы с металлом схватывался) и посильнее зажать в то место, где осталась резьба. Подождать. Подождать еще… Еще немного подождать… Вот-вот-вот, сейчас будет чудо… И если оно все-таки случается (здесь важен момент ВЕРЫ), то начиная вращать спичку Вы выкрутите сопло или совсем добьете аэрограф.
б. отдайте нам Ваш аэрограф (в первом пункте мы говорили про силу ВЕРЫ, в данном пункте важно ДОВЕРИЕ). При необходимости предоставим Вам модель для выполнения заказа на время ремонта, но главное – ОТРЕМОНТИРУЕМ (у нас для этого есть специальные инструменты и оборудование), смажем, дадим гарантию и вернем Ваш аэрограф в течение дня (ориентировочно работа занимает 15 минут, при этом будет необходима оплаты необходимых запчастей).

Краскопульт с нижним бачком не подает краску. Электрический краскораспылитель

Электрический краскопульт состоит из пластикового или алюминиевого корпуса, в котором размещены следующие элементы (см. рис. ниже).

1. Электромагнит. Работает в импульсном режиме, притягивая планку.
2. Колеблющаяся планка . Притягивается магнитом и толкает поршень вперед.
3. Регулятор подачи краски . Ограничивает подвижность колеблющейся планки.
4. Сопло. Распыляет ЛКМ или другие составы.
5. Цилиндр . Является корпусом насоса, в котором двигается поршень.
6. Клапан . Открывает и закрывает подачу краски.
7. Всасывающая трубка . Предназначена для всасывания ЛКМ. На конце трубки может быть установлен фильтр.
8. Пружина поршня . После движения поршня вперед возвращает его (вместе с планкой) в исходное положение.
9. Поршень . Всасывает и выталкивает ЛКМ из краскораспылителя.

Также на приборе имеется кнопка включения, штуцер для подсоединения бачка.

Краскопульт работает по следующему принципу . После нажатия пусковой кнопки, на электромагнит (1) поступает ток короткими импульсами. Электромагнит при этом то притягивает планку (2), то отпускает ее. Диапазон движения планки, а соответственно и поршня, регулируется винтом (3). Планка, надавливая на шток поршня (9), приводит его в движение. Возвратно-поступательные движения поршня всасывают ЛКМ из бачка и выталкивают состав в сторону клапана (6). При движении поршня вперед клапан открывается и пропускает краску к соплу (4), через которое она распыляется. При обратном движении поршня, которое обеспечивает разжимающаяся пружина (8), клапан закрывается, и происходит подсасывание ЛКМ из бачка через трубку (7). Далее, процесс повторяется.

Важно! К электрическим краскопультам относятся и модели с выносным компрессором. В таком случае устройство краскопульта немного отличается, а принцип работы покрасочного пистолета схож с работой пневматического краскораспылителя.

Принцип работы пульверизатора. Особенности моделей Как известно, многочисленные производители инструментов, радуют нас сегодня все более и более разнообразной продукцией, и распылители краски занимают приличную долю этого рынка. Постоянное совершенство, изменение дизайна, материалов и функций, породило множество уникальных моделей со своими особенностями. В данной теме, мы выясним, для каких работ более подходит нижний или верхний бачок краскопульта, и затронем пару специфических вариаций его исполнения.

краскопульт с верхним бачком

как было упомянуто выше, краскораспылитель с верхним бачком работает по принципу притяжения, где распыляемая смесь сама перетекает в канал подачи материала. установка бачка выполняется при помощи резьбового соединения, которое может быть, как внутренним, так и наружным (в зависимости от модели). на месте соединения обязательно устанавливается фильтр “солдатик”.

Устройство краскопульта с верхним бачком, схема которого приведена выше, не отличается от нижней подачи, однако сам бачок имеет свои особенности. Емкость состоит из корпуса с крышкой и вентиляционным отверстием, для поступления воздуха при уменьшении объема краски. В качестве материала изготовления, может использоваться металл или пластик. Первый более надежен и устойчив к деформации, однако имеет приличный вес. Пластиковый бак легкий, полупрозрачный (виден уровень краски), но при длительном контакте, может вступить в реакцию с растворителями и деформироваться, потеряв герметичность. Особенно это касается резьбы на крышке. Средний объем бачков верхнего расположения, составляет 600 мл.

Свойства краскопульта с верхней подачей краски, позволяют ему распылять более густые смеси, нежели с нижним бачком. Краска одной консистенции, распыляется эффективней, нанося более толстый слой. По причине высокой дисперсии, пульверизаторы с верхним бачком, используют в основном в профессиональной деятельности, при покраске автомобилей, предметов мебели и различных конструкций.

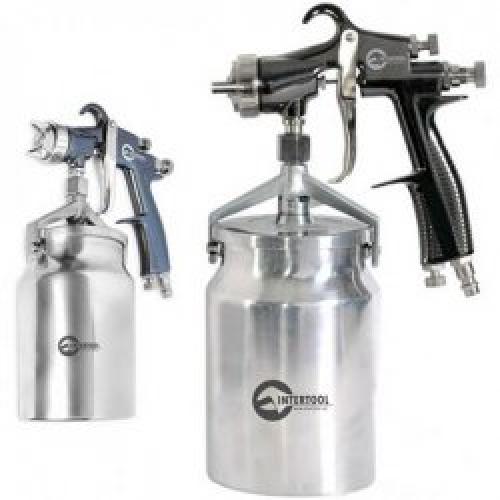

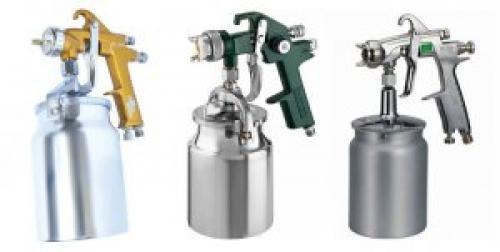

краскопульт с нижним бачком

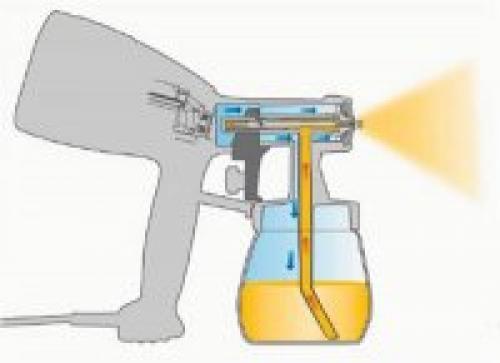

не менее популярная конструкция пневматического пульверизатора, имеющая большой успех в определенных сферах применения, о которых расскажем дальше. принцип работы краскопульта с нижним бачком основан на падении давления в емкости за счет проходящего потока воздуха над её трубкой. сильный напор, пролетая над выходным отверстием бака, выталкивает смесь и подхватывая распыляет из сопла. данный эффект был открыт в начале 19-го века и назван в честь физика джона вентури.

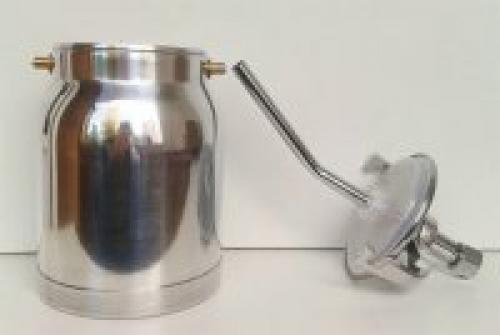

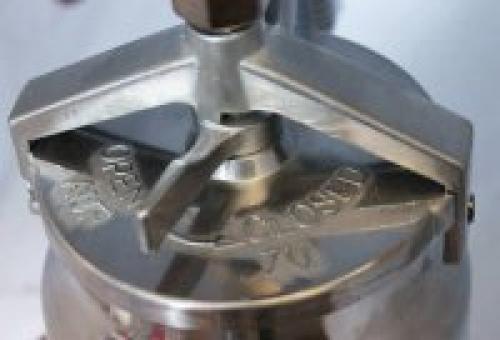

Конструкция нижнего бака краскораспылителя состоит из главной емкости и крышки с трубкой. Соединение 2-х элементов происходит при помощи резьбы или специальных ушек, установленных на крышке. Зафиксированная в крышке трубка, согнута в центре под тупым углом, чтобы её всасывающий конец был направлен в боковую часть дна емкости. Данное решение позволяет использовать инструмент в наклонном положении и окрашивать горизонтальные поверхности сверху или снизу. Устройство пулевизатора с нижним бачком, требует изменения положения трубки в зависимости от положения инструмента при работе: трубка вперед, если сопло смотрит вниз и назад, если требуется направлять факел вверх.

Практически все модели нижних емкостей выполняются из полированного металла и в среднем вмещают 1 литр смеси. Подобные аппараты удобно использовать для выполнения больших объемов работ, но при слабой мускулатуре, рука может периодически уставать.

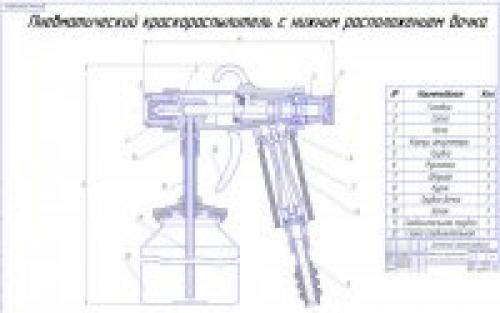

Несомненным плюсом работы является открытый обзор, который обеспечивает особенное устройство краскопульта с нижним бачком. Схема, представленная ниже, наглядно демонстрирует принцип использования пневматического пульверизатора с нагнетательным баком, устанавливаемым на место стандартной емкости. Такой подход позволяет в разы повысить легкость и продуктивность работы, не отвлекаясь на постоянное доливание краски.

Распылители с нижним баком эффективны в отделочных работах, при покраске помещений, ворот, фасадов и прочих элементов. Менее часто, но не менее успешно, применяются в автосервисах и различных производствах. Считаются менее профессиональными чем устройства с верхним креплением, но тем не менее создают очень достойное покрытие.

с боковым бачком

относительно новый тип расположения емкости для покраски, появившийся не так давно, но стремительно набирающий популярность. краскопульты с боковым баком, называемым “регулируемым” или “поворотным”, действуют по тому-же принципу, что и с верхним. смесь поступает в сопло под действием гравитации, но не с верху, а с боковой части пистолета.Боковой бак краскопульта, выполняется преимущественно из металла и соединяется с корпусом при помощи резьбового соединения, затягиваемого вручную. Как и в стандартном верхнем бачке, в крышке поворотного имеется небольшое вентиляционное отверстие для поступления воздуха при покраске. Объем емкости не велик и в среднем составляет 300 мл. Компактный размер обусловлен необходимость поворота бака на 360°, чтобы не задевать его краской даже при наклоне в сторону сопла.

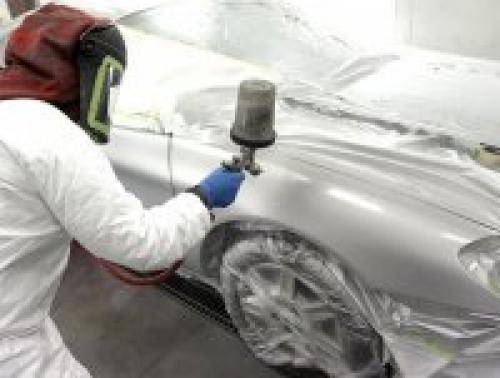

Пульверизатор с регулируемым бачком относиться к разряду профессиональных и используется преимущественно для покраски авто или декорирования мебели.

Видео устройство и принципы работы краскопульта
