Прокладка кабеля в траншее: основные этапы и технологии

21.02.2025 в 12:56

Прокладка кабеля в траншее: основные этапы и технологии

Монтаж регламентирован рядом технологических правил и требований, при соблюдении которых обеспечивается сохранность того уровня электрической и механической прочности кабеля, который достигнут на заводе при его изготовлении.

Монтаж кабельных линий, как и других устройств канализации электроэнергии, состоит из двух стадий: подготовки трасс для прокладки кабелей и прокладки кабелей по подготовленным трассам.

Кабели прокладывают в земляных траншеях, воде, воздухе, каналах, блоках, туннелях по внутренним и наружным стенам зданий, по эстакадам, на лотках и тросах. Канализация энергии кабелями в земляных траншеях не является надежным способом электроснабжения территорий строительных площадок и промышленных предприятий, так как происходят частые разрытия и связанные с ними механические повреждения кабелей. Кроме того, траншейная прокладка создает трудности при ремонтах и заменах кабелей, особенно в зимних условиях. Траншейная прокладка кабелей целесообразна только при ограниченном числе кабелей ( не более пяти-шести ), следующих в одном направлении, на участках территории, не загруженных другими подземными коммуникациями. При большом потоке кабелей на территориях, загруженных коммуникациями, обычно применяют прокладку в специальных кабельных сооружениях (каналах, блоках, туннелях) или открытую прокладку по технологическим эстакадам либо по стенам зданий и т.п.

В последнее время кабели прокладывают с использованием комплекса протяжных устройств с автономным приводом.

Внедрение индивидуальных приводов позволяет механизировать прокладку кабелей в стесненных условиях, на строительных площадках, не имеющих подъездных путей, а также при наличии подземных коммуникаций и переходов.

Прокладка кабельной линии в траншее состоит из следующих основных операций: рытье траншеи; доставка, раскатка и укладка кабелей в траншее; защита кабелей от механических повреждений и засыпка траншеи; монтаж соединительных муфт.

Кабельную трассу выполняют в соответствии с проектом. Глубина траншеи от планировочной отметки для кабелей напряжением до 10 кВ должна быть 0,8 м, а при пересечении улиц, площадей и но пахотным землям - 1,1 м. Меньшая глубина траншеи (до 0,6 м) допускается при вводе кабелей в здания, а также в местах пересече­ния с подземными сооружениями, при условии защиты кабелей от механических повреждений на участках длиной до 5 м. Размеры траншеи для прокладки кабелей 1-10 кВ, рис 6.13, принимаются в зависимости от ее типа, табл. 6.2.

1-размер на дне траншеи;

B2.-размер у поверхности земли;

В3-размер зоны отвода.

При прокладке в земле параллельно с другими эксплуатируемыми

кабелями или инженерными коммуникациями должны соблюдаться наименьшие расстояния между ними, табл. 6.2.

Таблица 6.2 Размеры траншей для кабелей 1-10 кВ.

Т – 1

Т – 2

Т – 3

Т – 4

Т – 5

Т – 6

250

300

400

600

750

900

350

500

600

700

830

1000

2150

2300

2400

2500

2600

2800

1

1 – 2

2 – 3

3 – 4

4 – 5

5 – 6

Перед прокладной кабелей проверяется готовность трассы, а именно:

- укладка и крепление (при необходимости) труб;

- заготовка кирпича или плит для механической защити кабелей или наличие сигнальной ленты;

- отсутствие воды в траншеях;

- отсутствие камней и прочих предметов в траншее;

- углы поворотов траншеи;

- глубина траншеи по всей трассе;

- заделка труб в проходы при входе в здание через фундаменты и стены;

- на кабели, которые будут прокладываться, предъявляют протоколы испытания и акты осмотра.

После выполнения всех этих требований приступают к прокладке кабелей. Сначала дно траншеи по всей длине присыпают песком - или мелкой землей, не содержащей камней, мусора и т.д. Толщина под­сыпки должна быть не менее 100 мм. Кабели в траншее укладываются с запасом 1 – 2% ("змейкой") от его длины для исключения возможности возникновения опасных механических напряжений при смещениях почвы и температурных деформациях. Способы прокладки кабелей показаны на рис.6.14 и 6.15.

Связанные вопросы и ответы:

Вопрос 1: Какая подготовка требуется для прокладки кабеля в траншее

Подготовка для прокладки кабеля в траншее включает в себя несколько важных этапов. Во-первых, необходимо определить маршрут прокладки кабеля, учитывая расположение существующих подземных коммуникаций и препятствий. Затем проводится разметка территории с помощью специального оборудования, чтобы точно определить границы траншеи. Следующий шаг — рытье траншеи с помощью экскаваторов или другой специализированной техники, при этом глубина и ширина траншеи зависят от типа кабеля и нормативных требований. Дно траншеи должно быть выравнено и уплотнено, чтобы обеспечить равномерную укладку кабеля. Также важно подготовить материалы для защиты кабеля, такие как песок или защитные трубки, которые укладываются на дно траншеи перед прокладкой кабеля.

Вопрос 2: Какие этапы включает процесс прокладки кабеля в траншее

Процесс прокладки кабеля в траншее включает несколько этапов, которые необходимо выполнять последовательно. Первый этап — это укладка кабеля в траншею, для чего используются специальные приспособления, такие как кабельные барабаны или тяговые машины. Второй этап — соединение кабеля с существующими коммуникациями, если это требуется. Третий этап — крепление кабеля к стенкам траншеи с помощью хомутов или других крепежных элементов, чтобы предотвратить его смещение. Четвертый этап — засыпка траншеи песком или грунтом, при этом необходимо обеспечить плотное уплотнение слоя, чтобы избежать просадки или повреждения кабеля. Последний этап — проверка качества прокладки и восстановление поверхности территории до исходного состояния.

Вопрос 3: Какие материалы используются для защиты кабеля при прокладке в траншее

Для защиты кабеля при прокладке в траншее используются различные материалы, которые обеспечивают его надежность и долговечность. Одним из наиболее распространенных материалов являются гофрированные защитные трубки, которые укладываются вдоль кабеля и защищают его от механических повреждений. Также используются защитные ленты, которые наклеиваются на кабель для предотвращения коррозии и абразивного износа. В некоторых случаях применяются бетонные или пластиковые коробки, которые устанавливаются в траншее для защиты кабеля от тяжелых нагрузок. Кроме того, для дополнительной защиты могут использоваться слой песка или геотекстильных материалов, которые укладываются поверх кабеля перед засыпкой грунта.

Вопрос 4: Какие правила безопасности необходимо соблюдать при прокладке кабеля в траншее

При прокладке кабеля в траншее необходимо соблюдать строгие правила безопасности, чтобы предотвратить несчастные случаи и обеспечить безопасность работников. Первым и основным правилом является планирование работ с учетом всех возможных рисков, включая наличие подземных коммуникаций и электрических линий. Перед началом работ необходимо снять напряжение с кабеля, если он уже подключен к сети. Во время рытья траншеи и прокладки кабеля работники должны использовать защитное оборудование, такое как каски, перчатки и защитные очки. Также важно обеспечить хорошую вентиляцию в траншее, чтобы избежать скопления вредных газов. Наконец, после завершения работ необходимо убрать все инструменты и материалы, а также восстановить территорию до безопасного состояния.

Вопрос 5: Как проверяется качество прокладки кабеля в траншее

Проверка качества прокладки кабеля в траншее является важным этапом, который гарантирует надежность и долговечность кабеля. Первый шаг — визуальный осмотр траншеи и кабеля на наличие повреждений или дефектов. Затем проводится тестирование изоляции кабеля, чтобы убедиться, что она не повреждена и не пропускает ток. Также проверяется качество соединений кабеля, если они были выполнены во время прокладки. Кроме того, проводится измерение сопротивления кабеля, чтобы убедиться, что оно соответствует нормативным требованиям. Все результаты проверки документируются и сохраняются для дальнейшего контроля.

Вопрос 6: Какие сложности могут возникнуть при прокладке кабеля в траншее

При прокладке кабеля в траншее могут возникнуть различные сложности, которые требуют внимания и правильного решения. Одной из основных проблем является наличие подземных коммуникаций, таких как водопроводы или газопроводы, которые могут пересекаться с маршрутом прокладки кабеля. Это требует тщательного планирования и использования специального оборудования для обнаружения коммуникаций. Еще одной сложностью может быть сложная земля, такая как скалистый грунт или болотистая местность, что усложняет рытье траншеи и требует использования специализированной техники. Также погодные условия, такие как дождь или мороз, могут замедлить процесс прокладки и требовать дополнительных мер для обеспечения качества работ. Наконец, соблюдение сроков и бюджетных ограничений также может представлять определенную сложность, особенно при крупномасштабных проектах.

Какие этапы включает в себя прокладка кабеля в траншее

Какие этапы включает в себя прокладка кабеля в траншее. Электромонтажные работы по прокладке кабеля в земле

Продолжим рассматривать принципы электромонтажа, и здесь рассмотрим принципы электромонтажных работ при прокладке кабеля в земле.

Напомним, что  здесь  можно ознакомиться с предыдущим постом, посвященным принципам электромонтажных работ по установке нагревательного кабеля для подогрева полов (монтаж теплых полов).

Электромонтажные работы по прокладке кабеля в земле – это комплекс работ по монтажу электрических сетей.

Прокладка кабеля включает в себя множество всевозможных работ: изготовление проекта электроснабжения, разметка кабельной трассы, земляные работы, монтаж труб для прокладки кабеля, электромонтаж кабеля в трубы, опрессовка кабеля наконечниками, электроизмерения, монтаж кабеля к электрооборудованию и другие.

Важно!

Монтаж кабеля надо начинать с изготовления проекта электроснабжения.

Прокладка кабеля в земле необходима для доставки электроэнергии в систему электроснабжения от источников питания электроэнергии до потребителя, от трансформаторной подстанции до вводно-распределительного устройства, от щитов управления наружного освещения до опор уличного освещения.

Разметка кабельной трассы

После изготовления проекта электроснабжения требуется исследовать кабельную трассу, разметить её границы, удалить мусор, вырубить деревья и кустарники.

Подготовив кабельную трассу для прокладки кабеля, следует заняться земляными работами – рытьем траншей. Для этого для этого можно использовать строительную технику, от экскаватора и самосвала до штыковой лопаты и носилок.

Независимо от назначения прокладываемого кабеля в земле необходимо выполнять монтаж кабеля в соответствии с ПУЭ и ПТЭЭП.

Перед началом работ требуется выбрать марку кабеля.

Для прокладки кабеля в земле хорошо использовать бронированный кабель, так как он защищен от случайного механического повреждения. Можно выполнять монтаж кабеля другими марками, не имеющих броню, но тогда требуется прокладывать их в астбестцементной или ПВХ трубе.

Перед началом земляных работ, требуется проверить, нет ли на кабельной трассе пересечений с другими инженерными сетями, эту информацию можно получить, изучив геоподоснову прокладываемой кабельной трассы.

Убедившись, что на пути кабельной трассы нет инженерных систем, можно приступать к рытью траншеи. Глубина траншеи зависит от того, где она будет проходить. Если прокладка кабеля происходит под автомобильной дорогой, по которой движется транспорт, то глубина трассы должна быть не менее 1,25 метра.

Важно!

Рыть траншею надо аккуратно, так как в земле могут находиться инженерные системы, не нанесённые на схему геоподосновы, такое встречается очень часто.

Прокладка кабеля в газонной части потребует выкопать траншею глубиной не менее 0,9 метра от планировочной отметки земли. Не забывайте, что все электромонтажные работы должны проводиться с соблюдением правил техники безопасности.

Монтаж труб для прокладки кабеля в земле

Необходимо огородить место прокладки кабельной трассы, чтобы в вырытую траншею не угодил зазевавшийся прохожий. Так как кабельная трасса обычно выкапывается участками, заранее подготовить песок для устройства подстилающего слоя.

В готовую траншею требуется насыпать песок толщиной 15 см. Песок следует обильно смочить водой и утрамбовать до 10 см, а плотность его должна быть равна 1.

Для утрамбовки хорошо подходит виброплита, желательно, чтобы она была потяжелее и помощнее, тогда утрамбовка происходит эффективнее. Обязательно при утрамбовке убирайте большие камни, которые попадаются в песке, так как они могут повредить трубу, а вследствие этого и кабель.

Теперь, в подготовленную траншею, на утрамбованный песок, можно укладывать асбестоцементные или ПВХ трубы.

Соединение труб должно выполняться при помощи специальных пластмассовых соединительных муфт, которые приобретаются под размер трубы.

Надевать соединительную муфту лучше всего, когда она нагрета, для этого её опускают в нагретую до кипения воду и держат там 10 – 15 минут. В 10 литровое ведро можно опустить до 10 муфт.

Надевается муфта при помощи отвёртки, так как пластмасса в горячей воде становиться мягкой, муфта одевается очень легко, только надо всё делать быстро, не дав ей остыть.

В конце проложенного участка, на трубу одевается пластмассовая заглушка, которая предотвращает попадание в трубу песка, камней и другого мусора, что может повредить кабель при его монтаже.

Если прокладываются несколько кабельных трасс в одной траншее, то расстояние между прокладываемыми трубами должно быть не менее 10 см. После укладки труб, их нужно засыпать песком так, чтобы толщина песка над трубой была 15 см.

Далее песок утрамбовывается. Песок следует обильно смочить водой и утрамбовать до 10 см, а плотность его должна быть равна 1.

Теперь траншею требуется засыпать грунтом до половины оставшейся глубины. Затем укладывается специальная сигнальная лента, которая, при несанкционированных раскопках, служит сигналом того, что в земле проложен кабель.

Как выбрать подходящее место для рытья траншей

При планировании учитывайте особенности местоположения и окружающей среды. Обратите внимание на:

  • Близость к зданиям и сооружениям. Убедитесь, что траншея не повредит существующие конструкции.
  • Наличие растительности. При проектировании учитывайте наличие деревьев и кустарников в месте расположения будущей траншеи. Для выкорчевывания деревьев может потребоваться дополнительная техника.
  • Подземные коммуникации. Проверьте наличие подземных коммуникаций в месте копки, чтобы избежать их повреждения.

Перед началом копки произведите оценку грунта и геологических условий на участке. Так вы сможете избежать возникновения непредвиденных проблем. Имейте в виду, что для разных типов грунта используются разные способы копки и укрепления стенок траншеи:

Прокладка кабеля в траншее: основные этапы и технологии 01
  • Песчаный грунт легко копается. Но требует дополнительного укрепления, чтобы избежать обрушения.
  • Глинистую почву сложнее копать, она отличается большей устойчивостью к обрушению. Но может доставить немало хлопот на местности с высоким уровнем грунтовых вод и влажностью. На влажной глинистой почве разрешается копать колеи минимальной глубиной 1.5 м.
  • Каменистый грунт требует использования специального оборудования и техники для копки. Копка траншей на подобной местности, как правило, занимает больше времени, а цена на земляные работы на каменистых территориях будет выше.

Начинать копку колеи для установки фундамента можно только в том случае, когда известен тип грунта на объекте. Для точного определения типа грунта и его характеристик рекомендуем провести геологические исследования: бурение пробных скважин и лабораторный анализ образцов грунта. Результаты исследований помогут подобрать правильные методы копки и выбрать необходимое оборудование.

Какие материалы используются для защиты кабеля при прокладке

В зависимости от конструкционного исполнения средства защиты кабелей подразделяются на следующие разновидности:

  • Лоток . Обеспечивает механическую защиту кабеля в неагрессивных средах. Может быть монолитным или перфорированным. Подходит для прокладки одножильных и многожильных проводов, чаще всего выполняет задачу направляющей.
  • Канал. Выполнен из профлиста или ЖБ плит. Подходит для прокладки силовых кабелей различного напряжения.
  • Труба. Защищает кабель на определенном участке: в месте соединения или протяжки в проходные отверстия. Для внутреннего монтажа применяются исполнения из полимера, для наружного — металлические или асбестовые. Есть сплошные монолитные модели, а также гофрированные, способные изгибаться и легко принимать нужное положение.
  • Шахта. Используется для монтажа кабелей внутри строительных конструкций. Защищает КЛ по всей ее длине.
  • Тоннель, галерея и эстакада. Это крупногабаритные конструкции, в которых можно провести более 20 кабелей. Кроме проводов, в них устанавливают оборудование для различных инженерных систем: водопроводных, вентиляционных и др.

Для защиты проводов в квартирах и домах используют кабель-каналы, гофрированные пластиковые и металлические трубы, а также специальные плинтусы для кабелей. Это простые решения для условий, где нет серьезных механических нагрузок и воздействия агрессивных сред. Благодаря широкому модельному ряду можно легко подобрать защитную конструкцию для любого интерьера.

Как обеспечить безопасность при рытье траншей и прокладке кабеля

При производстве земляных работ в зоне расположения подземных коммуникаций, ордер на раскопки выдается при наличии разрешения организации, ответственной за эксплуатацию этих сооружений.

Все организации, имеющие в районе прокладываемой кабельной линии связи подземные сооружения, должны быть не позднее, чем за 5

суток до начала земляных работ письменно уведомлены о предстоящих работах, и за сутки вызваны их представители к месту работ для уточнения месторасположения принадлежащих им сооружений и согласовании мер, исключающих повреждения сооружений. До прибытия вызванных представителей, производство земляных работ запрещается.

В охранной зоне действующих подземных коммуникаций механизированная разработка грунтов запрещена.

При производстве земляных работ вблизи существующих подземных коммуникаций предварительное шифрование является обязательным.

Если в местах разработки грунта появились признаки наличия взрывоопасных газов, следует немедленно прекратить работу. Работники должны покинуть опасные места до выяснения характера причин появления газа и устранения опасности.

Разработка траншей и котлованов с вертикальными стенками в грунтах естественной влажности без крепления может производиться при глубине не более 1 м - в насыпных, песчаных и гравелистых грунтах; 1,25 м - в супесчаных и суглинистых грунтах; 1,5 м - в глинистых грунтах; 2 м - в особо плотных грунтах.

При превышении указанных глубин рытье траншей и котлованов допускается только при креплении вертикальных стен или устройстве откосов допустимой крутизны.

Какие существуют виды кабелей и как они выбираются для конкретного объекта

Существует множество типов кабелей, которые различаются по своим свойствам, назначению и сфере применения. Основные категории, по которым классифицируют кабели, включают назначение, конструктивные особенности и материалы.

1. Классификация по назначению

По назначению кабели делят на несколько основных категорий:

  • Энергетические кабели – предназначены для передачи и распределения электрической энергии. Применяются в электрических сетях и промышленном оборудовании.
  • Силовые кабели – разновидность энергетических кабелей, способных выдерживать высокие напряжения. Используются в системах с высоким уровнем нагрузки.
  • Телефонные и сигнальные кабели – обеспечивают передачу низкочастотных сигналов. Используются в системах связи и сигнализации.
  • Оптоволоконные кабели – передают данные с использованием световых импульсов. Применяются в телекоммуникациях и цифровых сетях.
  • Контрольные кабели – применяются для подключения приборов и оборудования, которые контролируют и управляют различными процессами.

2. Классификация по конструктивным особенностям

Конструкция кабеля может существенно различаться в зависимости от его назначения и условий эксплуатации:

  • Одножильные и многожильные кабели – различаются количеством проводников. Одножильные кабели используются в простых электрических системах, тогда как многожильные – в сложных системах с повышенными требованиями к гибкости и устойчивости.
  • Гибкие и жесткие кабели – гибкие кабели удобны для использования в подвижных механизмах, где требуется высокая гибкость. Жесткие кабели обычно используются в стационарных системах.
  • Экранированные кабели – имеют специальный экран для защиты от электромагнитных помех. Применяются в условиях, где возможны внешние помехи, такие как производственные предприятия и системы связи.
  • Кабели с бронёй – оснащены дополнительной защитой от механических повреждений и используются в сложных условиях эксплуатации, например, на подземных или подводных объектах.

3. Классификация по материалам

Материал проводника и изоляции влияет на эксплуатационные характеристики кабеля:

  • Медные кабели – имеют высокую проводимость и широко используются в энергетике и промышленности. Они обладают долговечностью и стойкостью к коррозии.
  • Алюминиевые кабели – менее дорогие, но имеют более низкую проводимость, чем медь. Чаще используются в системах с меньшими требованиями к нагрузке.
  • Пластиковая и резиновая изоляция – различные виды изоляционных материалов, которые обеспечивают гибкость, стойкость к высоким температурам, а также устойчивость к влаге и химическим воздействиям.

Как правильно укладывать кабель в траншее

Итак, мы определились с типами кабелей, которые можно прокладывать в земле, а также с тем, что трубы лучше использовать всегда. А теперь поговорим о том, как именно проложить кабель в земле и каких ошибок стоит избегать. И в первую очередь мы разберемся с тем, что нельзя делать, а именно:

    Траншею под кабель нельзя копать вдоль фундамента дома или другой постройки, должно быть расстояние не менее полуметра;

    Не стоит забывать про отступы от растений, особенно это касается деревьев с их корневой системой;

    Насчет глубины траншеи есть разные мнение, от 50 сантиметров до метра и больше. Полметра – это очень мало, глубина должна быть не менее 90 сантиметров. Да, мы понимаем, что такую траншею копать сложнее, но если сделать ее неглубокой, то смысл в прокладке кабеля под землей просто пропадет. А в холодных регионах, где могут быть сильные морозы, ее делают еще глубже;

    Перед тем, как закапывать трубу с кабелем, обязательно проверьте работоспособность линии.

Сам же процесс прокладки кабеля в земле пошагово будет выглядеть следующим образом. Отметим, что здесь мы рассматриваем прокладку обычных кабелей на дачной участке, где чаще всего используются на 220 или 380, для промышленных изделий с совсем другим напряжением будут иные требования. Про них мы рассказывать не будем, так как профессионалы и так это знает, а обычному потребителю эти знания и не нужны.

    Первым делом выкапывают траншею с условиями, про которые мы рассказали выше (глубина, расстояние от растений и фундамента). Ее дно должно быть ровное, не должно быть никакого мусора и уж тем более предметов с острыми краями;

    Если кабель укладывается без трубы, то дно траншеи обязательно нужно засыпать слоем песка. Можно использовать самый дешевый, но его нужно обязательно просеять, чтобы в нем не было крупных фрагментов, которые могут повредить кабелю. Песок нужно тщательно утрамбовать. В принципе, песок можно использовать даже при прокладке кабеля в трубе, так как он препятствует просадке грунта, которая может стать проблемой;

    Когда траншея готова, нужно проверить кабель. В идеале, специальными приборами, вроде мегомметра или иных тестеров. Если их нет, то, как минимум стоит посмотреть на состояние внешней оболочки. Ее целостность не должна быть нарушена. Закапывая кабель на года, пренебрегать действиями, которые занимают минуты точно не стоит;

    Если кабель используется без трубы, то его обязательно укладывают змейкой, но без фанатизма, больших изгибов быть не должно, достаточно угла в 10-15 градусов, не больше, а можно и меньше, так как по СНиП 3.05.06.85 указывается запас в два процента. Такой запас компенсирует возможные смещения почвы, зданий, деформации из-за перепадов температуры и т.д. На самом деле, это одно из важнейших условий для долговечности;

    Если кабель укладывается в трубе, то все равно должен быть запас, все те же два процента минимум. Протянуть кабель в короткой трубе не составит никаких проблем, а про протяжку в длинной можно прочитать в нашей статье;

    В том случае, если не все твердые предметы удалось убрать, если нет возможности проложить на необходимом расстоянии от деревьев, если прокладывать нужно под дорогой или даже обычной садовой дорожкой, то необходимы футляры. Они точно нужны при использовании гофрированной трубы и они обеспечат дополнительную защиту в этих местах;

    Не обязательно, но очень полезно (поверьте!). Перед тем, как закопать траншею, сделайте ее план. Проще всего замерить расстояния до объектов, которые точно останутся (деревья, здания и т.д.). В том случае, если в будущем придется откапывать кабель, этот план очень пригодится;

    Когда все готово, можно засыпать кабель песком (слой 8-10 сантиметров). После этого засыпают 15-20 сантиметров грунта и утрамбовывают его. Сильно трамбовать не нужно, достаточно притоптать;

    После этого протягивают над кабелем сигнальную ленту. На это многие «забивают», но лучше не экономить копейки, ведь далеко не факт, что в будущем копать здесь будете именно вы. Вполне возможно, что это будет человек, который ничего про кабель не знает;

    Теперь траншею можно засыпать полностью.

Какие инструменты и оборудование необходимы для прокладки кабеля

Любые работы, связанные с монтажом оптического кабеля, начинаются с его прокладки. На данном этапе, в зависимости от применяемой, могут использоваться как сложные машины и механизмы, так и относительно простые инструменты и приспособления.

Такие специализированные машины, как кабелеукладчики и установки горизонтально-направленного бурения, используемые при грунтовой прокладке оптического кабеля, заслуживают отдельного обзора. А для изучения машин, используемых при монтаже ВОЛС на воздушных линиях, в нашем УЦ есть отдельный курс —.

В рамках данной статьи рассмотрим такой инструмент для подвеса оптического кабеля, как натяжные клещи (рисунок 1).

Рис. 1. Натяжные клещи

С помощью этого инструмента на опоры связи, уличного освещения или линий электропередач 0,4–10 кВ устанавливается, устройства и кронштейны для размещения муфт, и даже шкафы для размещения пассивных и активных компонентов ВОЛС.

Если сложные машины, о которых вскользь говорилось выше, это удел протяженных магистральных линий между населенными пунктами, то внутри городов при прокладке ВОЛС в кабельной канализации в основном используется ручной труд. И здесь незаменимым является УЗК — устройство для заготовки каналов (рисунок 2).

Рис. 2. Устройство для заготовки каналов

УЗК предназначено для затягивания кабелей и введения в канал заготовки (проволоки, стального или пенькового каната), необходимой для последующей прокладки кабелей связи и представляет собой тележку на колесах с закрепленным на оси барабаном, в который заправлен стеклопластиковый пруток.

Аналогичное устройство, но меньшего размера, применяется и при монтаже кабеля внутри зданий.

Как производится засыпка и уплотнение грунта после прокладки

Когда производство земляных работ на строительном участке завершено, необходимо выполнить засыпку уже не нужных пазух котлована и траншей. Обратная засыпка грунта производится только после устройства фундамента, прокладки всех подземных коммуникаций, проверки их работоспособности в тестовом режиме и сдачи по акту. При выполнении обратной засыпки необходимо обеспечить безопасность гидроизоляции фундамента и других подземных коммуникаций во избежание риска их повреждения при соприкосновении с грунтом и последующем уплотнении.

Засыпка пазух грунта выполняется послойно - после засыпки каждого слоя проводится уплотнение, чтобы минимизировать последующую усадку грунта в процессе эксплуатации готового сооружения и его территории. Также на данном этапе необходимо учитывать уровень грунтовых вод и работу системы дренажа - пазухи котлована и/или траншей должны быть засыпаны до безопасных отметок, обеспечивающих эффективный поверхностный водоотвод. В противном случае может потребоваться повторное рытье котлована для дополнительной гидрозащиты фундамента и подземных коммуникаций.

Обратная засыпка грунта может выполняться вручную или с привлечением спецтехники. В отличие от ручной засыпки, аренда экскаватора позволит выполнить полный комплекс необходимых работ более эффективно, быстро и качественно. Для решения поставленной задачи подходит обычный экскаватор с обратным ковшом, а на ограниченных по площади территориях стройплощадки оптимальным решением будет мобильный экскаватор-погрузчик. Послойная засыпка пазух спецтехникой должна перемежаться с ручным уплотнением грунта или машинной трамбовкой.

Рис.1 Засыпка грунтом пазух траншей и котлованов
1 - фундамент; 2 - подвальная стена; 3 - гидроизоляционный слов; 4 - асбестоцементные листы; 5 - пол из бетона; 6 - зона ручного уплотнения грунта; 7 - уровень засыпки песком дренажной системы; 8 - дренажная труба ; 9 - слой щебня; 10 - грунтовые слои, уплотняемые специальными трамбовками; 11 - отмостка; 12 - короб вентиляции; 13 - перекрытие подвального этажа; 14 - стена из кирпича с утеплителем

При работе на участках, где не предполагается воздействие дополнительных нагрузок на грунт в процессе эксплуатации, допускается обратная засыпка траншей без дополнительного уплотнения слоев грунта. Но при этом необходимо учитывать естественный процесс усадки грунта, для чего выполняется отсыпка по трассе траншеи валика с учетом будущей усадки грунта:

  • мелкий песок засыпается с запасом высоты 2%;
  • супесь и суглинок - с запасом 3%;
  • на усадку глины и щебенистого грунта следует оставлять не менее 8% от высоты засыпки траншеи.

Для засыпки узких пазух лучше использоваться прочные малосжимаемые грунты.

При работе с пазухами фундамента и погреба необходимо учитывать давление грунта на стены сооружений: засыпка выполняется в несколько проходов (не менее 4) послойно с высотой каждого слоя не более 25 см. Уплотнение грунта начинается с середины пазухи непосредственно у стен сооружения и заканчивается по краям траншеи. В целях защиты гидроизоляции фундамента применяются асбестоцементные листы.

ПРАВИТЕЛЬСТВО МОСКВЫ

КОМПЛЕКС ПЕРСПЕКТИВНОГО
РАЗВИТИЯ ГОРОДА

ТР 73-98

МОСКВА - 1998

«Технические рекомендации по технологииуплотнения грунта при обратной засыпке котлованов, траншей, пазух» разработаныкандидатами технических наук В. М. Гольдиным, Л. В. Городецким, инженером В. Ф.Деминым (лаборатория дорожного строительства НИИМосстроя) при участииМосстройлицензии.

Как проверить качество прокладки кабеля

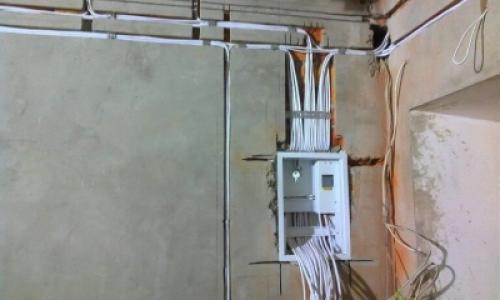

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Прокладка кабеля в траншее: основные этапы и технологии 02

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, при этом номинал розеток должен составлять не менее 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать. Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Какие нормативы и стандарты регулируют прокладку кабеля в траншее

Кабель связи допускается прокладывать в грунте траншейным (траншея роется до прокладки) и бестраншейным способом (при использовании кабелеукладочной техники). В грунтах категории I, II и III (если типовой проект прокладки кабелей связи не предусматривает обратного) всегда используется бестраншейная укладка. То же относится и к грунтам IV категории при условии, что пропорка почвы выполняется 2–3 раза. Если использование кабелеукладочных средств механизации на местности усложнено (например, скальная местность), допустимо применение буровзрывной техники.

1.2. Глубина прокладки

Правила прокладки кабелей связи (оптических и электрических, бронированных и небронированных) предусматривают следующие значения глубины укладки в грунтах категорий I–IV:

Какие нормативы и стандарты регулируют прокладку кабеля в траншее.  Правила и нормы прокладки кабеля связи в грунте• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.

Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки (требования действительны и для грунтов IV категории, разрабатываемых буровзрывной техникой):

• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м. При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.

Глубина укладки кабельных линий в вечномерзлых грунтах в и грунтах с глубоким промерзанием производится согласно требованиям СНиП по прокладке кабелей связи, проектированию и строительству фундаментов для зданий и сооружений в районах вечной мерзлоты (СНиП II-15-74 и СНиП II-18-76).

1.3. Рекомендации по прокладке кабелей связи в траншеях

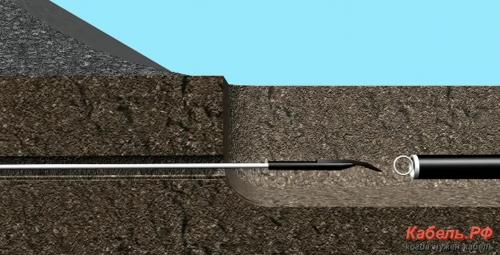

Какие нормативы и стандарты регулируют прокладку кабеля в траншее.  Правила и нормы прокладки кабеля связи в грунтеПрокладка кабеля связи (ПУЭ 2.3.83) в заранее разработанную траншею предполагает сооружение подушки в нижней ее части и верхнего покрывающего слоя из песчаного грунта толщиной в 10 см. Согласно пункту 2.3.86 ПУЭ, совместная прокладка кабелей связи и питания допустима в одной траншее при соблюдении расстояния между ними в 500 мм. Также совместно могут прокладываться кабели линий проводного вещания при условии, что они имеют один и тот же класс исполнения (расстояние между ними также 500 мм). При этом в одной траншее не рекомендуется прокладывать более 6 кабелей (если типовой проект прокладки кабелей связи не содержит специальных требований с обоснованиями принятых решений).

При пересечении кабельных линий с ж/д путями или автотрассами кабель связи прокладывается в трубах диаметром в 100 мм, выполненных из полиэтилена или асбестоцемента. Это же требование действительно для прокладки однопарных кабелей СТО и сетей проводного вещания.

При устройстве траншей в грунтах с высоким уровнем вод и при прокладке труб выше глубины сезонного промерзания почвы должны предприниматься дополнительные меры по защите кабелей, приведенные в «Инструкции по защите кабелей связи от сдавливания льдом в затопляемой кабельной канализации Минсвязи России».

Прокладка кабельных линий через зоны с блуждающими токами (например, электрифицированные трамвайные пути) производится в соответствии действующим ГОСТ по прокладке кабеля связи (ГОСТ 67-78).
